Технологія ТІСЕ була розроблена українським вченим Р.Н. Яковлєвим. Вона прекрасно себе показала при будівництві висотних будівель на грунтах підвищеної вологості і пористості, адже тоді стрічкові фундаменти не практикують використовувати, а готові проекти будинків передбачають розрахунок допустимих навантажень на кожну палю окремо і на фундамент в цілому. Особливість цієї технології в тому, що бур ТІСЕ ф можна зробити самостійно або купити вже готовий виріб. Якщо дотримуватися весь технологічний процес і купити необхідне компактне будівельне обладнання, то легко можна зробити фундамент палі для будівель навіть на невеликих схилах.

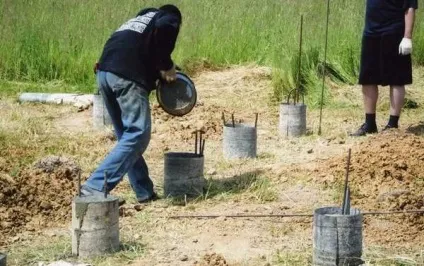

Заливка стовпів для майбутнього фундаменту: як побудувати універсальний фундамент технологія ТІСЕ

Відмітна особливість такої технології в тому, що це найлегша в монтажі конструкція фундаменту, вона не коштує дорого і будується досить швидко. Палі ТІБЕ мають високу міцність і надійністю, вони не схильні до горизонтальних і вертикальних зрушень, стійкі до невеликих сейсмічних впливів. Для зведення будівель за цією технологією на відкритих горизонтальних майданчиках або на схилі пагорбів не потрібно володіти спеціальними будівельними знаннями.

Побудувати такий фундамент на палях зможе навіть початківець будівельник. А буріння заглиблень робиться самостійно в найкоротші терміни.

Особливості фундаментів ТІСЕ

Фундамент ТІБЕ - схема пристрою

Універсальний фундамент за технологією ТІСЕ - це столбчато-стрічкова конструкція, де бетонні палі пов'язані між собою залізобетонним монолітним каркасом. У будівництві використовуються тільки високоміцні бетонні конструкції незвичайної форми. Знизу конструкції передбачені напівсферичні розширення, які забезпечують додаткову надійність і міцність несучих елементів. Така конструкція забезпечує велику площу опори і рівномірний розподіл маси на всю площу перекриття в грунтах всіх типів.

Особливість технології в тому, що палі ТІБЕ зробити самостійно прямо на будівельному майданчику не складе труднощів. Тому не дивно, що ТІБЕ користується популярністю і володіє широкою поширеністю, особливо, коли можна зробити ТІБЕ своїми руками, а не купувати готові будівельні конструкції.

Відмітна особливість проектів будівництва будинків, в яких використовується технологія ТІСЕ в тому, що це універсальна несуча конструкція, яка виконується методом буріння грунтів на різну розрахункову глибину. Вона здатна витримати масу великих каркасних будинків і кам'яних споруд без усадки. Палі стійкі до морозу і спучування грунтів, тому немає вертикального зсуву майбутніх будівель. При створенні проекту фундаменту на схилі з великим градієнтом спуску, потрібно спочатку передбачити палі різної довжини.

Палі ТІБЕ з'єднуються між собою армуванням і бетонуванням в опалубці. Якщо будівельник робить фундамент ТІСЕ своїми руками, тоді опалубка не стикається з грунтом, він тільки з'єднує палі між собою, а навантаження самої будівлі рівномірно розподіляється по всій площі покриття паль. Чому опалубка не повинна стикатися? Щоб виштовхують сили грунту не діяли на фундамент. Тому, будівлі на таких фундаментах - це надійність і довговічність.

У чому унікальність фундаменту ТІСЕ

Схема вимощення за технологією ТІСЕ

Універсальність. На них можна звести будівлі будь-якого типу, аж до житлових висотних каркасних будинків. Вони стійкі до грунтових вод, будівництво проводиться на піщаних і глинистих ґрунтах. Тільки потрібно взяти в оренду або купити установку для буріння грунтів, а стовпи ТІБЕ своїми руками робляться.
Конструкція фундаменту на базі таких паль передбачає можливість ефективного використання технології в умовах сейсмічної активності. Також дана технологія користується популярністю в умовах вічної мерзлоти. Технологія ТІСЕ зводить до мінімуму вібрацію стін і грунту від прилеглих залізничних ліній і великих автомагістралей, а бур ТІСЕ ф простий в конструкції і зручний в експлуатації.

Яка технологія будівництва фундаменту

Для початку потрібно забезпечити місце будівництва необхідними матеріалами та інструментом. Для цього потрібно:

• бур ТІСЕ ф
• лопата
• цемент з піском для розчину
• металеву міцну арматуру
• гідроуровень або лазер

Констуктівная схема бура ТІСЕ Ф

Проект будівництва такого фундаменту починається з розрахунку і розмітки місць для буріння свердловин. При розмітці майданчика рекомендується використовувати гідроуровень або прозорий шланг з водою. Рівень опалубки повинен бути на висоті 35-45 см від кромки землі. Після виставлення нульового рівня створюється майданчик, обмежена кілочками і натягнутою між ними мотузками. Але для горизонталі краще використовувати товсту волосінь, вона відрізняється більшою еластичністю. Потім виставляються контури внутрішніх несучих стін, адже на них також лягає навантаження від стін і перекриттів.
Для каркаса обноски можна використовувати колоди, дошки товщиною 5 см і садовий бур. Дошки фіксуються кілочками на нульовому рівні, і потім правильно формується діагональ. В чітко визначених місцях робиться невелике заглиблення і можна починати буріння.

Технологія буріння свердловин

Тут варто пам'ятати, що свердловин для паль доведеться бурити багато, тому варто спочатку просвердлити отвір під зовнішній діаметр палі і вже потім його розширити. Якщо грунт щільний або кам'янистий, то краще з вечора в поглиблення залити воду. Вона до ранку трохи розм'якшити ґрунт і з ранку бурити на схилі або на відкритому майданчику буде значно легше.

Багато часу завжди йде на заливку розчину, адже тільки на один стовп з розширенням в 60 см піде близько 30 кг цементу, а розчин повинен бути помірно рідким і щільним. При розширенні свердловини органи управління повинні стояти на одному місці, а обертатися тільки плуг з направляючими.

Як виконати армування несучої конструкції

Для початку потрібно визначитися з необхідною довжиною сталевої арматури і тільки потім починати її гнути. Як правило, завжди передбачається 15 см запас. Цей запас йде на радіус вигину і на зазор ростверку. Якщо приймати за стандартну довжину стовпа 1,5 м, тоді для армування потрібно використовувати два прута по 3,7 метра кожен.
Потім потрібно зробити гідроізоляцію опалубки. Для таких цілей підійде дешевий будівельний руберойд. Його потрібно порізати на шматки, скріпити в сорочку і тільки потім опустити в пробурену свердловину. Бетонування відбувається максимально швидко, можна одночасно заливати кілька заглиблень. З огляду на, що бетону піде дуже багато, краще відразу передбачити бетономішалку.

Пристрій бурів ТІБЕ ф

Фото бура ТІСЕ Ф

Бур складається з режуще-рихлящімі чаші і двох штанг. У нижній частині пристрою передбачений спеціальний відкидний плуг, який під час буріння повільно розкривається і формує форму перевернутого конуса. Відповідно, діаметр поглиблення в нижній частині буде істотно більше, ніж у верхній кромці. Саме завдяки такій конструкції свердловини і досягається висока міцність побудованого фундаменту. Такий фундамент прекрасно себе зарекомендував навіть на невеликих схилах, але не рекомендується технологію використовувати на пливунах.

Бур ТІСЕ ф - види

З діаметром ріжучої кромки 200 мм, довжина в розсунутому вигляді становить 225 мм. Конструктивно, складається з накопичувача, плуга і штанги. Це модель ТІБЕ-Ф.
ТІБЕ-2Ф також має діаметр 200 мм, але нижня кромка розширення за рахунок іншої конструкції плуга забезпечує діаметр 500 мм.
ТІБЕ-3Ф має діаметр 250мм, через велику масу має бути два оператора.
Особливість всіх моделей бурів ТІБЕ-3ф в тому, що їх довжина може бути більше за рахунок використання додаткових штанг.

Етапи створення проекту будинку з фундаментами на палях ТІБЕ

• Розрахунок допустимих максимальних навантажень на несучу конструкцію паль;
• Отримання докладної карти ґрунтів з даними про щільність, рівню вологості і складу;
• Розрахунок максимальної площі підстави фундаменту;
• Розрахунок кількості необхідних паль ТІБЕ для створення рівномірного перерозподілу маси конструкції на стовпи;
• Підготовка будівельного майданчика;
• Початок створення фундаменту;
• Здача готової просушеної конструкції в експлуатацію.

Переваги використання такої технології зведення фундаментів

• Значна економія коштів;
• Не потрібно використовувати моторизовану техніку для риття котлованів;
• Універсальність конструкції;
• Можливість проведення будівельних робіт при частих різких перепадах температури навколишнього середовища;
• Це єдина технологія, де можна виконати зведення будинку від фундаменту до зовнішніх фасадних робіт повністю самостійно;
• Максимум вільного місця на будівельному майданчику і мінімум задіяних робочих рук.
