Технологія пайки проводів паяльником вимагає терпіння і посидючості

На перший погляд - спаяти дроти найпростіше завдання. Однак, існує ряд нюансів, які необхідно знати як початківцю, так і досвідченому радіоаматорові.

Перш за все, розглянемо технологію пайки:
З'єднання пайкою - не що інше, як дифузія, тобто проникнення частинок металу один в одного. Це властивість матеріалів, що з'єднуються забезпечує як високу міцність, так і електропровідність з'єднання.

Зрозуміло, для взаємного проникнення, хоча б один з металів повинен перейти в рідке агрегатний стан, тобто розплавитися. Щоб забезпечити адгезію - метали повинні підходити один до одного, а їх поверхня очищена від забруднень і оксидів.

Для якісного з'єднання необхідно виконати три правила:

1. Припій, сумісний зі споюють металом;
2. Флюс, що забезпечує очистку обраного матеріалу від оксидів;
3. Правильно підібраний паяльник.

Почнемо з третього пункту. Відразу обмовимося, що гріти метал і плавити припій можна за допомогою газового пальника або будівельного фена. Але це - тема інших публікацій.

Отже, як вибрати паяльник для пайки проводів

Як приклад розглянемо звичайні дроти, перетином 0,8 - 3,5 квадратів, що є найпоширенішим розміром при побутових монтажних роботах.

Більш тонкі дроти застосовуються при складанні монтажних плат, і для роботи з ними підходить паяльник для мікросхем. Більш товсті провідники застосовуються в енергопостачанні, там дещо інша технологія пайки.

потужність паяльника

Перш за все, паяльник підбирається за потужністю, а не по температурі жала. Провід, особливо мідні, мають високу теплопровідність. Коли ви торкаєтеся кінчиком паяльника місця пайки, частина теплової потужності моментально розсіюється по провіднику. Це необхідно враховувати, знаючи товщину жили.

Паяльник для проводів повинен мати потужність 40-60 Вт. Менша потужність буде розподілятися по кабелю, і вам доведеться витрачати багато часу на розігрів місця з'єднання.

По-перше, якість пайки погіршиться.

По-друге - від тривалого нагрівання пошкодиться ізоляція.

Занадто висока потужність моментально виб'є флюс і також розплавить ізоляцію.

Неправильно підібрана температура викликає дискомфорт радіоаматори. Як правило, один з спаюється проводів доводиться утримувати руками. Якщо він розігрівається по всій довжині - можна обпалити пальці.

Потужність вважається достатньою, якщо на спайку йде не більше 2-3 секунд. Зрозуміло, за умови повного розплавлення припою і растекании його по металу провідника.

ВАЖЛИВО! Краще вибрати більш «холодний», але потужний паяльник з товстим жалом, ніж малопотужний але «гарячий».

правильне жало

Ідеальний варіант для з'єднання проводів - мідне жало з розплющеними кінцем.

Мідь дозволить накопичити достатньо теплової енергії, щоб вона не розсіювалися по дротах. А плоский кінець забезпечить широке пляма контакту. Недолік мідного наконечника - схильність до окислення. Навіть найтонший шар оксиду стає теплоізолюючих прокладкою, погіршуючи нагрів робочої зони.

Можна паяти і сучасними конічними жалами з композитних матеріалів або кераміки.

Різниця лише в методиці. Таке жало необхідно притискати не впоперек, а вздовж, що не завжди зручно.

Паяльний пістолет миттєвого нагріву

Непоганий варіант для пайки проводів. Висока температура наконечника і протікає струм від трансформатора моментально прогрівають місце спайки, не встигаючи розплавити ізоляцію.

Якщо жало має форму петлі - можна охоплювати спайку з усіх боків, підвищуючи ефективність нагріву. Однак такі паяльники коштують дорожче звичайних.

Правильний набір для пайки

З основним інструментом визначилися. Крім власне паяльника, необхідний певний набір супутніх матеріалів і пристосувань.

• Пристрій для зняття ізоляції, або монтажний ніж. Особливих критеріїв немає, головне - щоб жили при зачистці не обривати. Також треба мати ніж для зняття лакового покриття з оголених жил;
• Флюс. Його вибір - це майже релігія. Роблять з самих різних матеріалів, він може бути твердим, желеподібний або рідким - призначення одне. Точніше два: очистити поверхню і не дати утворитися оксиду.

Найбільш вдалий варіант - банальна соснова каніфоль. Єдиний недолік - слабка плинність (в нашому випадку повинна проникати в скрутку), і при перегріванні утворюється нагар. Багато хто користується т.зв. паяльним салом. Віддати перевагу якогось варіанту безглуздо. Всякий хто знає, як працювати з паяльником - має в арсеналі улюблений флюс.

• Паяльні лещата. Пристосування дуже корисне. Їх необхідно або купити, або виготовити самостійно;

Саме при пайку проводів найчастіше не вистачає третьої руки. Та й сам об'єкт нагрівається настільки сильно, що краще закріпити його в сторонньому тримачі.

Підставка для паяльника. Обов'язковий атрибут радіоаматора. Виготовте її з будь-якого негорючого матеріалу. Головне - щоб паяльник не лежала на столі включеним, а тим більше - не скотився вам на коліна або на підлогу;

Губка для очищення жала. Підійде будь-яка несинтетичних щільна тканина, змочена мильним розчином. Хороший варіант - сукно, прибите на дерев'яний брусок.

Підготовка проводів і паяльника до роботи

Це здасться дивним, але багато радіоаматори не знають, як правильно облудить паяльник. Мало того, як залудити дроти - теж мало хто знає.

Відразу обмовимося - лудити необхідно тільки мідні наконечники. Жала з кераміки або композитних матеріалів досить очистити без використання абразіва.Для початку, жало витягають з нагрівальної трубки. Напилком або надфілем надають йому необхідну форму кінчика.

Потім зачищають наждачним папером (дрібної) до блиску. Обробці підлягає вся поверхня жала, а лужению - тільки кінчик. Після цього, в баночку з каніфоллю кладуть шматок припою, і поміщають нагрітий паяльник під олово.

ВАЖЛИВО! Температура не повинна перевищувати 300 градусів, в іншому випадку жало моментально покриється окислом.

Розплавлена ​​каніфоль очистить мідь, а припій розтечеться по поверхні. Є ще спосіб, який використовується під час робіт. На деревинку (краще хвойних порід) кладеться шматочок каніфолі й зварювання.

Кінчиком розігрітого паяльника треба енергійно розтерти цю суміш по дереву. Відбувається одночасно механічне очищення і лудіння.

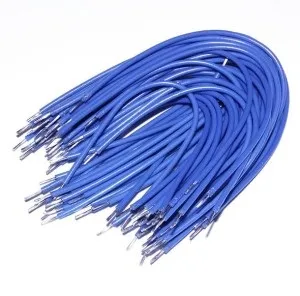

Провід перед пайкою треба лудити обов'язково. Інакше ви витратите багато часу на прогрів, ізоляція розплавиться, а пайка вийде неякісною.

Виняток робиться в разі, коли необхідно зробити скрутку з багатожильних проводів. Тоді лудіння і паяння можна поєднати. В інших випадках, кінчики з'єднуються провідників повинні бути просочені розплавленим припоєм.

Кінчик дроти обробляється, механічним способом видаляється лакове покриття, і негайно проводиться очищення флюсом. Після чого, на паяльник набирається крапелька припою, і провід покривається оловом від краю до ізоляції.

Можна зробити це прямо в баночці з каніфоллю, просто буде більше диму.

Після підготовчих процедур, приступаємо до з'єднання.

Як правильно паяти дроти

Незважаючи на те, що при хорошій якості припою можна робити пайку внахлест, краще буде попередньо зробити скрутку. Так і міцність, і електричний контакт будуть надійніше.
Варіанти скруток на схемі:

Якщо провід одножильний, після облуговування робиться скручування і проводиться пайка. Багатожильний провід можна відразу після зачистки скрутити, а потім спаяти. Жало паяльника повинна мати контакт з проводом, максимально можливої ​​площі, для забезпечення прогріву.

Хороша пайка виходить, якщо з'єднання гріється паяльником, а припій подається в робочу зону окремо. Тоді не доведеться відривати жало від місця нагрівання для забору чергової порції олова.

Як тільки ви побачите «закипання» припою, і він заповнить всі порожнини - можна прибирати паяльник.

ВАЖЛИВО! Не можна переміщати дроти до появи матового нальоту на олові, що свідчить про «схоплюванні» спайки.

Якісно пропаянное з'єднання виглядає так:

Ніде не видно голого металу, поверхня припою гладка, без раковин, рівного матового відтінку.

ВАЖЛИВО! Після закінчення пайки не забудьте ізолювати дроти.
