Технічний опис устаткування - техніко-економічне обґрунтування вибору кращого варіанту

Для зварювального ділянки вибираємо шланговий напівавтомат ПШ-5. Шланговий напівавтомат ПШ-5 призначений для зварювання дротом діаметром 0,8-2 мм на токах до 600 а. Подача електродного дроту в шланговий провід проводиться переносним механізмом, що подає, забезпеченим асинхронним двигуном потужністю 0.1 квт. Налаштування механізму, що подає на задану швидкість подачі електрод ної дроту здійснюється змінними шестернями. Шланговий провід служить не тільки гнучким напрямних каналом для електродного дроту але також і для підведення зварювального струму до мундштука власника і проводів ланцюгів управління, до пускової кнопки. Усередині дроту знаходиться спіраль 1, ізольована від струмопідвідної частини 2 бензостойкой ізоляцією. Разом з токоведущей частиною прокладені ізольовані провідники 3 ланцюгів управління. Провід укладений в бавовняну оплетку 4 і покритий гумовою ізоляцією. Внаслідок гнучкості шлангового проводу і великий його довжини (3,5 м) зварювальник може легко оперувати держателем на значній площі. Елетросхема забезпечує дистанційне вмикання і вимикання зварювального струму і двигуна механізму подачі. Для безпеки обслуговування полуавтомата двигун механізму, що подає й проведення управління знаходяться під напругою 36 в.

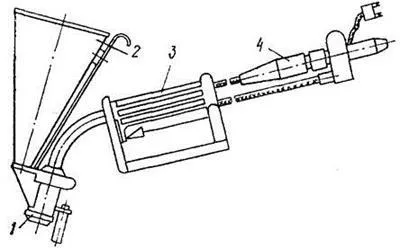

Мал. 2. Загальна схема напівавтомата для зварювання під флюсом: 1 - патрубок;

бункер для флюсу;

канал для подачі електродного дроту

Таблиця 3.1 - Технічні характеристики зварювального напівавтомата ПШ - 5
