У цій статті розказано як зробити найпростішу тату машинку своїми руками. Подібних статей досить багато в інтернеті, але ця навіть через чур докладна. Найголовніше - в ній описані всі косяки з якими я зіткнувся в процесі (а їх було чимало).

У цій мозгостатье я піднімаю тему стародавнього мистецтва тату. Таким кустарним способом били свої перші армійські «партакі» наші друзі, батьки і діди. Тим, хто вважає, що тату зроблене в таких умовах - це антисанітарних і некрасиво, раджу подивитися тут. (Так-так ви праві, є цінителі і такого стилю татуювань, яким я і є).

Всім тим хто захоче повторити:

• Вся відповідальність за зроблене лежить на вас
• Уважно дотримуйтесь правил гігієни під час сеансу
• Стерилізують (НЕ дезинфікуйте, а саме стерилізують) обладнання перед початком роботи
• Ще краще, робити своєї машинкою тату тільки собі (або одній людині)

Ну що ж, почнемо.

збір матеріалів

Для роботи нам знадобитися зовсім мізерний інвентар (можна використовувати ще більш убогий ніж використовував я).

Інструменти

• Паяльник, каніфоль і припій
• макетний ніж
• Ножиці
• Бокорізи
• Запальничка або сірники (можна використовувати будь-яке джерело тепла, але найкраще - будівельний фен)
• Ножиці по металу
• Точильний камінь або дрібна наждачний папір

• Електромотор (де роздобути вже самі знаєте, мозгочіни як ніяк)
• USB-штекер типу «тато»
• Конденсатор ((необов'язково) можна будь-який, хоча я можу й помилятися, у мене - 4,7 μF 50 V, я думаю аби по напрузі проходив)
• Частина скоби для крапчасті гіпсокартону (замінюється ніж вам зручно)
• гелієва ручка
• Шматок гітарної струни довжиною близько 20см (будь-який)
• Відрізок двожильного кабелю довгою зручною в майбутньому для роботи
• Термозбіжна трубка (далі термоусадки) різних діаметрів (У мене - 20 мм, 4 мм і 3 мм, на якій справі потрібна була ще й близько 7 мм) (можна замінити ізоллентой)
• Гудзик з діаметром отворів збігаються з діаметром вала двигуна

приступаємо

Ось і починаються веселощі. Включаємо паяльник в розетку, робимо чай, вдихаємо чудовий запах каніфолі і не забудьте про Pink Floyd інакше вся робота наперекосяк.

Від ручки нам знадобиться все крім заднього ковпачка.

Відрізаємо частину яка буде служити нам направляючої для більш чіткого ходу голки і сточуємо кульку на бруску.

Далі відрізаємо частину скоби для кріплення гіпсокартону і робимо деталь схожою форми (по суті годі й викручуватись і зігнути просто під 90 °).

Робимо ковток чаю і стягуючі термоусадкой нашу конструкцію.

We do not need no education
We do not need no thought control ...

Паяльник нагрітий, можемо зробити першу пайку. Паяємо конденсатор (тут я вирішив припаяти не замислюючись про полярності, вирішив що подумаю потім, не знаю чи потрібно взагалі звертати увагу на полярність?). Для чого ж нам потрібен конденсатор? Наш пристрій працює від USB, щоб зменшити перешкоди харчування створені електромотром ми і використовуємо конденсатор. До речі ніде не бачив подібної конструкції.

Окультурювати кінці нашого кабелю (так, я не знайшов двожильного і використовував той який був під рукою). Стягуючі їх термоусадкой і залужівает.

Далі я роблю конструкцію такого виду. Я вплав носик від пасти в один з отворів гудзики. Як виявилося, ця конструкція виявилася найбільшою помилкою і не виправдала себе.

Стягуючі електромотор до нашого корпусу. (І після цього кроку, я зрозумів, що ізоллента набагато практичніше, так як термоусадкой дуже складно домогтися нормального натягу, і двигун злегка бовтається)

Прийшов час попрацювати зі струною. Відрізаємо потрібну частину і знімаємо частина обплетення на початку (якщо вона є). Струна повинна виступати з отвору десь на 3-4 мм у висунутому положенні (кривошип ближче до корпусу ручки).

До речі під час тестування на даному етапі, лопнула гудзик і довелося її замінити.

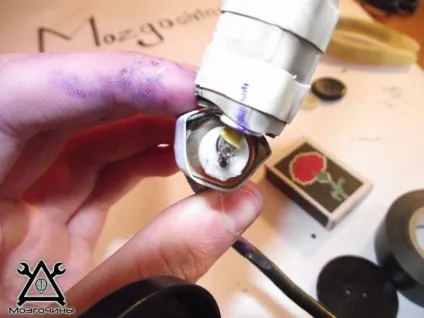

Так само паяем наш кабель до двигуна і USB-штекера, тут є одна деталь, оскільки я використовував конденсатор, то потрібно дотримуватись полярності розпаювання. Конденсатор має позначення мінуса. (Знову ж, я не знаю чи потрібно було про це турбуватися). Якщо ви не використовуєте конденсатор, то можете розпаювати як завгодно.

Добре ізолюємо. Тут то нам і знадобилася б 7мм термоусадка.

Я поцупив частину струни біля колечка, що б зменшити люфт в нашому вузлі кривошипно-шатунной передачі. Але цей крок теж виявився непотрібним і марним. Чому? Дізнаєтеся в кінці мозгостатьі.

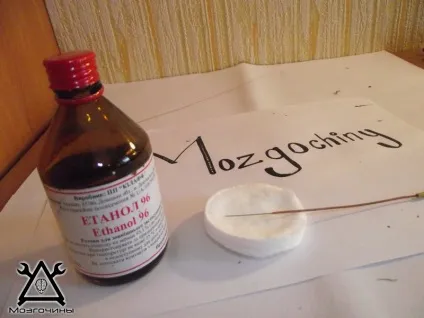

Дезінфеціруем голку спиртом і тим самим видаляємо забруднення. Це не стерилізація, а дезінфекція. Перед використанням найкраще обробити в автоклаві або сухожар (про це в гуглі почитайте).

Мій чай вже встиг охолонути, Pink Floyd дограли свої пісні, а я приступив до головного кроку, кроку в якому я перероблю одну дуже важливу деталь. Після попереднього кроку знову лопнула ґудзик, і я видаляю з конструкції вісь з носика ручки, натомість просто загинаю струну і вставляю загнутий кінець у вільний отвір нової гудзики.

А все тому, що я вирішив що б зменшити вібрації сточити частина гудзики. Знову міняю її на нову.

Постскриптуми

Пара зауважень: недалеко від голки (скажімо так в кінці ручки) рекомендую поставити мікроперемикач, виходить натиснув-почав працювати, опустив - машинка заглохла. Дуже зручно, педаль не рекомендую. Регулятор напруги не потрібен, один раз підібрав комфортну швидкість, і все. Замість гудзики рекомендую використовувати притискної ролик від старого магнітофона (якщо зможеш знайти зараз :)), в гуму цього ролика вставляємо голку від шприца, і обрізаємо з 2-х сторін, виходить рівний ролик з металлізіраним отвором. далі все просто, струну з одного боку заточуємо, з іншого загинаємо буквою «Г». У такому вигляді машинкою зручно працювати. Таким чином зробив більше сотні художніх тату, правда в наслідку замінив самопальні голки з струни на мули для аккупунктура, по-перше морочиться з заточкою не треба, по-друге вони спочатку стерильні.

Виліт регулюється як і у професійних машинок - рухом корпусу ручки вперед і назад. (Хоча тут дуже багато вузлів в яких можна провести таку регулювання). Про регулювання обертів згоден, але знову ж таки, якби я мав професійним БП для тату (на джеках) або будь-яким хорошим лабораторним БП - я б не робив підключення до USB.
P.S. Є у мене одна дуже глобальна ідея доопрацювання, але поки не маю всіх комплектуючих, і з цього буду зберігати це в таємниці.

Стабілізований БЖ для кустарної машинки - буде занадто жирно. Я взяв звичайний адаптер антенного підсилювача (12в 100мА) і підключив реостат в розрив ланцюга харчування. Якщо немає реостата, то можна зробити регулятор на потенціометрі і транзисторі.
Транзистор - будь біполярний N-P-N провідності, відповідний по току (потрібно заміряти скільки споживає моторчик, зазвичай не більше 100-150 мА) і напрузі. Номінал потенціометра підбирається експериментально. Якщо його опір буде маленьким, то можна підключити послідовно з резистором. Так само можна використовувати транзистор P-N-P провідності, але тільки потрібно буде підключити в розрив негативною ланцюга харчування.
