Світло одне з найважливіших засобів художньої виразності вистави. Світлова апаратура в театрі сьогодні надзвичайно складна і різноманітна. Налічується кілька основних видів сценічного освітлення:

Верхнє світло - освітлювальні прилади (прожектори і софіти) підвішуються над ігровою частиною сцени в кілька рядів (перший план, другий план і т.д.)

Бічний світло - прожектори, встановлені на портальних кулісах і бічних Просвітницька галереях.

Виносної світло - прожектори, що встановлюються поза сценою, в різних частинах залу, в тому числі - на спеціальних Просвітницька балконах. До виносного світла відноситься і т.зв. рампа (франц. rampe, від ramper - пологий спуск) - світлова апаратура, встановлена ​​на підлозі сцени по її передньому краю і захована за бортиком просцениума. Служить для освітлення сцени спереду і знизу.

Горізонтний світло - апаратура, призначена для освітлення т.зв. горизонту - спеціальної декорації у формі плоскої задньої завіси (напівкруглої або купольної).

Спеціальний світло - локальні джерела світла, вмонтовані в декорацію (канделябри, свічки, багаття, ліхтарі, факели тощо), і виготовлені відповідно до задуму художника-сценографа.

При необхідності на сцені або в сценічних люках встановлюється додаткова світлова апаратура для створення спеціальних ефектів (локальне підсвічування; освітлення контражур; світлова завіса; стробоскоп. В процесі підготовки спектаклю неодмінно проводяться світлові репетиції, під час яких режисер, спільно з художником-постановником і светорежіссёром, встановлюють освітлення для кожної сцени. Таким чином складається детальна світлова партитура вистави, яка визначає порядок і комплектацію запровадження відповідних светітельних приладів; репліки (текстові, пластичні, музичні, монтувальні і т.п.), що є сигналом для світловий зміни; регулювання світлових потоків; кольору світлофільтрів; інтенсивність напруги і т.д. і т.п. Освітлювачі, що відповідають за проведення вистави , зобов'язані в точності дотримуватися встановленої партитуру.

У сучасному театрі можливості світла воістину безмежні, йому підвладне створення найрізноманітніших ефектів. Іноді саме світло стає головним компонентом художнього оформлення вистави. Таким чином, освітлювачі є повноправними учасниками всієї постановочної групи вистави, поряд з представниками інших творчих і технічних професій.

мерехтливого, дискретного ефекту; і т.д.).

До розвитку сучасних технологій світловим оформленням сцени управляли вручну, освітлювачі під час вистави перебували в різних точках розміщення апаратури. У сучасному театрі всій світловою апаратурою керують централізовано, за допомогою комп'ютерних програм.

Комп'ютерні технології впевнено увійшли в театри і музично-концертні зали, зачаровуючи зручністю і інтелектом. Сьогодні художник по світлу може використовувати комп'ютерні програми візуалізації, що моделюють в тривимірному просторі постановочне освітлення сцени. Принцип програми базується на схематичною розстановці декорацій в сценічному просторі і подальшому її висвітленні, віртуально використовуючи всі освітлювальні прилади, що знаходяться в театрі. Звичайно, для кожної вистави постановочне освітлення своє, єдине і оригінальне, тут не може йти мова про штампах. Але, тим не менш, художник по світлу в театрі матиме заздалегідь складені програми освітлень: для зборів, презентацій, дитячих ранків, інших заходів. За кілька хвилин світло буде виставлений, раніше це могло займати більше години.

Вся сучасна система керування постановочним освітленням базується на комп'ютерній мережі класу Ethernet, для передачі сигналів використовується оптоволокновий кабель. Ця локальна мережа має вихід в Інтернет, що дає майже безмежні можливості. Перебуваючи в будь-якій точці земної кулі, де є комп'ютер з виходом в Інтернет, освітлювачі і помічники режисера можуть управляти постановочним освітленням в режимі реального часу.

Для освітлення сцени застосовуються світильники. прожектори й проекційні прилади. Світильники, до числа яких відносяться кілька модифікацій приладів з дифузними і направлено-розсіюючими відбивачами, а також освітлювальні прилади з дзеркальними лампами, застосовуються тільки для освітлення плоских екранів-задників, мальовничих декорацій і завіс. Всі інші завдання сценічного освітлення вирішуються із застосуванням приладів прожекторного типу.

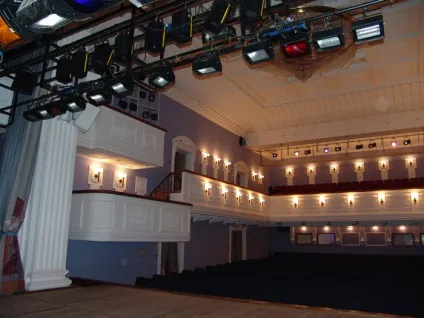

Виносної софітних підйом в залі для глядачів

Проекційні прилади використовуються, крім свого прямого призначення (створення статичного проекційного зображення на екрані або заднику), для різного роду сценічних ефектів, в тому числі динамічних.

Всі прилади для освітлення сцени дозволяють встановлювати перед вихідним отвором рамку для світлофільтрів і захисну металеву сітку, для чого передбачені відповідні пази. У сценічній освітлювальної практиці широко поширені прилади прожекторного типу. однолінзовий, зі сферичним відбивачем, параболічних рефлектором і ускладненою оптичною системою.

Прожектори, які використовуються в театрі, мають пристрій для регулювання кута розсіювання світлового потоку. У однолінзових прожекторах зі сферичними відбивачами це досягається за допомогою фокусирующего пристрою, а в приладах з ускладненою оптикою - за допомогою різного роду діафрагм, профілюючих шторок-лекал і об'єктивів із змінною фокусною відстанню. У однолінзових прожекторах фокусування здійснюється за рахунок плавного переміщення каретки з джерелом світла у напрямку до оптичного елементу, що призводить до збільшення кута охоплення і ККД приладу при одночасному зниженні сили світла. Для однолінзових прожекторів така фокусування дозволяє змінювати кут розсіювання в межах 5 - 45 градусів. Для прожекторів з параболоїдних відбивачем цей діапазон невеликий - в межах 5 - 10 градусів. У приладах з ускладненою оптичною системою використовується схема з еліпсоїдним відбивачем. У площині кадрового вікна встановлюється ірисова діафрагма і профілюючі шторки-лекала, що дозволяють змінити кут розсіювання світлового потоку. Застосування системи лінз дозволяє змінювати кут розсіювання з одночасною зміною освітленості.

Для можливості управління приладом, встановленим в недоступному під час проведення вистави місці, передбачені модифікації прожекторів з дистанційним управлінням. Прожектори забезпечені електроприводами, що дозволяють дистанційно нахиляти і повертати їх навколо вертикальної і горизонтальної осі. передбачено не

Дистанційно керований прожектор

Скроллер - пристрій зміни фільтрів

тільки дистанційне керування поворотом прожектора в двох напрямках, але і фокусування джерела світла, тобто зміна ширини світлового потоку. Дистанційна зміна світлофільтрів в цьому випадку може здійснюватися за допомогою пристрою зміни світлофільтрів - скроллера.

Освітлення сцени також здійснюється за допомогою приладів стаціонарного і переносного освітлення. Стаціонарні прилади розміщуються на спеціальних металевих фермах або

конструкціях, нерухомих або мають можливість переміщатися в межах, допустимих механікою обладнання сцени. Переносні прилади встановлюються на переносних штативах або монтуються на конкретну декорацію. Вони служать для освітлення даного подання та розміщуються на сцені тільки для його проведення. Стаціонарне сценічне освітлення здійснюється за допомогою груп освітлювальних приладів, розміщених на сцені і за її межами. Залежно від того, де вони розміщені, освітлювальні прилади підрозділяються на верхнє, бічне і виносне освітлення сцени.

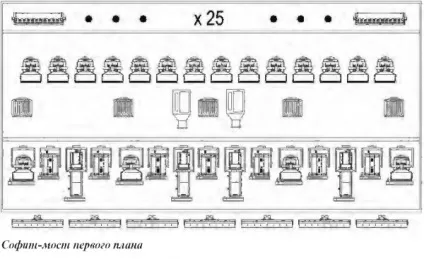

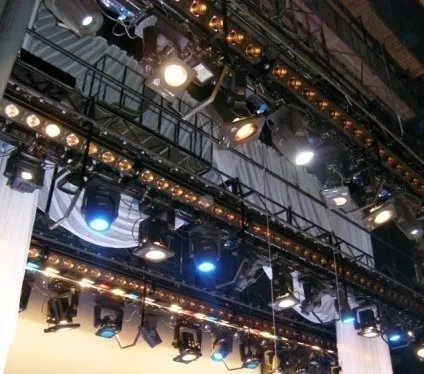

Створюється освітлювальними приладами (прожекторами і софітами), встановленими на софітних металевих фермах. Ферми підвішуються над ігровою частиною сцени в кілька рядів (перший план, другий план і т.д.). Ферми переміщуються у вертикальній площині за допомогою електричних лебідок. Основне призначення верхнього освітлення - створення необхідного рівня освітленості на мальовничих задниках і декораціях (включаючи і циліндричну поверхню заднього фону - горизонту), а також на об'ємних і площинних декораціях, розміщених по всій глибині сцени (крім першого плану і авансцени). Цими приладами створюється рівномірна освітленість повертікалі і горизонталі в межах площині освітлюється завіси або горизонту.

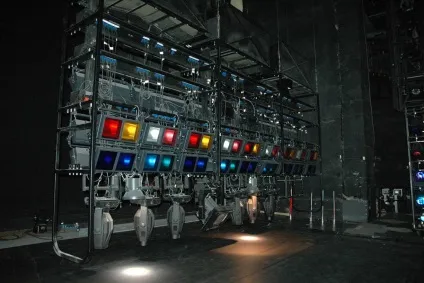

Оскільки відстань від софітних підйому до освітлюється завіси в 3 - 4 рази менше висоти завіси, то створення рівномірного по вертикалі освітленості можливо лише за допомогою приладів, які концентрують світловий потік в напрямку нижньої частини завіси, тобто приладів з асиметричним відбивачем (світильників). Щоб створити можливість кольорового освітлення, прилади на софітах забезпечуються скляними або плівковими світлофільтрами, що дозволяють, завдяки оптичному змішання, отримати широку гамму колірних відтінків. Для оптичного змішування кольорів потрібно, щоб прилади зі світлофільтрами одного кольору створювали рівномірну освітленість по горизонталі. Регулювання освітлення відбувається за рахунок зміни світлового потоку у груп приладів з однаковими світлофільтрами.

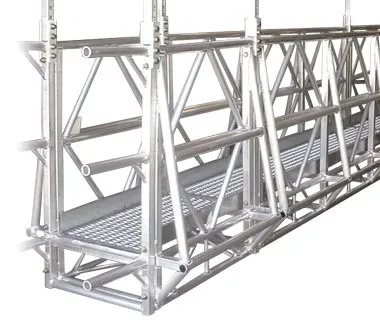

На софітних фермах, які представляють собою зварні конструкції з водо-газопровідних труб і кутової сталі, починаючи з першого плану, монтуються світильники з симетричним і асиметричним відбивачем.

Ці світильники кріпляться за допомогою хомутів до поздовжніх трубах ферми. Для сцени з невеликим, розрахованим, наприклад, на 600 глядачів, залом, застосовують, як правило, однорядне розташування світильників. Для великих сцен застосовується дво- або трирядне розташування освітлювальних приладів.

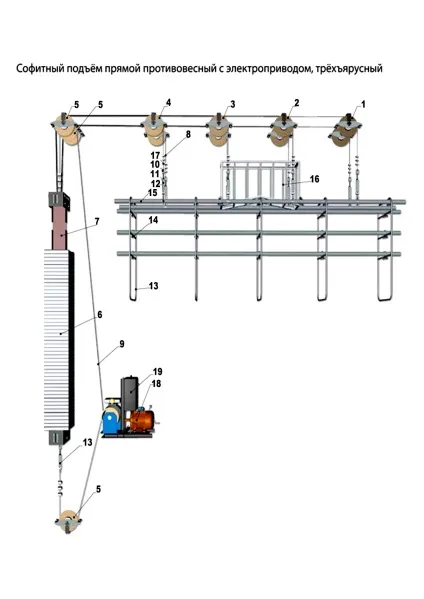

Схема софітних підйому прямого протівовесного з електроприводом, триярусна

1 - блок діаметр 300 мм одноручьевой 2шт.

2 - блок діаметр 300 мм двухручьевой 2шт.

3 - блок діаметр 300 мм трёхручьевой 2 шт.

4 - блок діаметр 300 мм четирёхручьевой 2 шт.

5 - блок діаметр 300 мм кутовий посилений 4 шт.

6 - вантаж 40 кг 50 шт.

7 - калкаш софітних 1шт.

8 - канат сталевий перетин 6,2 мм 300 метр.

9 - канат сталевий перетин 8,3 мм 100 метр.

11 - талреп театральний 10 шт.

12 - хомут штанкетний 8 шт.

13 - дуга Софітні триярусна 13 шт.

14 - хомут софітних 69 шт.

15 - штанга 60 метр.

16 - корзина для кабелю 1 шт.

17 - затискач для каната 54 шт.

18 - лебідка електрична підйому з опорою ЛЕПО-600-0,26-17- ППО-51 1 шт.

19 шафа управління лебідкою з плавним пуском / зупинкою 1 шт.

Софітних підйом № 2, № 3
