Енергозберігаюча лампочка річ досить дорога тому якщо раптом вона перестала працювати не поспішайте її вибрасивать- можна спробувати її відремонтувати, причому самостійно

Усередині енергозберігаючої лами знаходиться перетворювач і, як будь-який електронний пристрій він може вийти з ладу.

Причому, як показує практика, несправність енергозберігаючої лампи ховається частіше саме в перетворювачі: нитки напруження ламп обриваються набагато рідше.

Отже, для того щоб дістатися до перетворювача лампу потрібно спочатку розкрити.
Для цього потрібно просто підчепити чим-небудь тонким корпус (ножем або тонкої викруткою) і звільнити засувки.

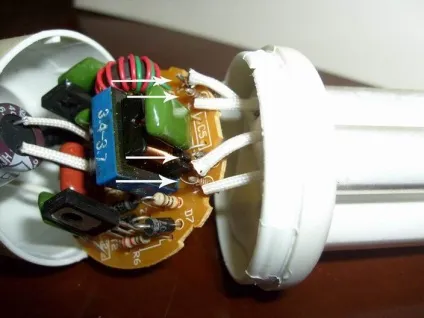

Усередині енергозберігаюча лампа виглядає приблизно так:

Поки відключаємо колбу: потрібно відмотати дроти (їх чотири) від перетворювача.
Причому саме отмотать- вони не припаяні.

Коли ми все розібрали і від'єднали то можна приступати і до ремонту.

По суті причин чому не працює енергозберігаюча лампа може бути всього дві:
1. Обрив нитки напруження. Продзвонити нитка розжарення можна простим мультиметром: опір ниток в справній лампі зазвичай в межах 10. 15 Ом. Якщо раптом виявиться обрив, ну тоді, так би мовити, медицина тут безсила.
Таку колбу можна викинути, але електронну начинку можна і залишити.
2. Проблема з електронікою. А ось це вже цілком виліковне.
Причому як переконався на власному досвіді причини цілком банальні: "дуті" ємності або погана пайка.

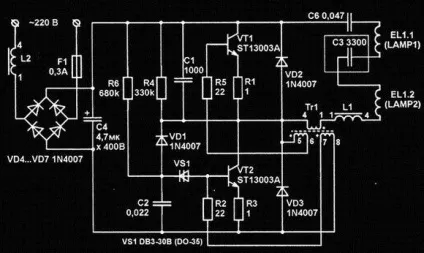

Якщо ж раптом зовнішній огляд недоліків не виявив, то можна спробувати перевірити і самі радіоелементи (транзистори, діоди та інші). А для того щоб було трохи простіше знайти несправність в енергозберігаючу лампу, то давайте розглянемо типову схему перетворювача:

По суті, це імпульсний блок живлення. Схема запуску складається з елементів VD1, С2, R6 і динистора VS1. Діоди VD2, VD3 і резистори R1, R3 виконують захисні функції. При включенні ЛДС через R6 заряджається С2, в певний момент відкривається динистор VS1 і формується імпульс, що відкриває транзистор VT2. Після цього конденсатор С2 розряджений, а діод VD1 шунтирует цей ланцюг. Запускається генератор на транзисторах VT1, VT2 і трансформаторі ТГ1.

На нитки лампи надходить напруга через "силовий" конденсатор С6, резонансний СЗ і індуктивність L1. Розряд в лампі відбувається на резонансній частоті, яка визначається ємністю СЗ. Під час розряду СЗ шунтується, і частота контуру знижується, так як в роботу вступає конденсатор С6 більшої місткості . у цей час транзистор VT1 відкритий, сердечник ТГ1 входить в насичення, і за рахунок зворотного зв'язку по базі транзистор закривається. Далі процес повторюється.

Раніше, коли енергозберігаючий лампи були не настільки компактними (пам'ятаєте: так звані "лампи денного світла" - довгі такі.
Та й взагалі то вони і зараз застосовуються в стельових світильниках. ), Схема підпалу електролампи була ще простіше: так звана дросельна схема запуску, ось його схема:

Нитки напруження в такій лампі включені послідовно через стартер. Дросель виконаний на Ш-подібному магнітопроводі.
Напруга мережі при замиканні перемикача, проходячи через дросель, надходить на нитку розжарення першої колби лампи, далі - на стартер і другу нитку розжарення. Стартер служить переривачем.

Напруга запалювання тліючого розряду стартера менше напруги мережі, але більше робочої напруги лампи.

В стартере виникає газовий розряд, його контакти нагріваються і замикаються, струм тече через нитки напруження лампи, і вони розжарюються до температури близько 800 ° С. Контакти стартера остигають, розмикаються, в дроселі виникає ЕРС самоіндукції, тобто дросель видає імпульс високої напруги на електроди ЛДС, що викликає запалення газового розряду в лампі.
