Практично вся сучасна радіоелектронна апаратура має імпульсні джерела живлення (далі ПІП). Основні переваги таких джерел-малі розміри і більш високий ККД витіснили звичні всім нам звичайні "трансформаторні" блоки живлення і дозволили зробити апаратуру більш компактною.
Але, проте, і турбот в ремонті попрібавілось.
Як показує практика близько 80% всіх несправностей в радіоапаратурі припадає саме на ІІП.
Адже насправді ПІП досить серйозне і примхливе в ремонті пристрій-якщо згадати структурну схему ПІП. то стає очевидно що для стабільної роботи імпульсного джерела живлення необхідна правильна робота ланцюгів зворотного зв'язку (або ланцюгів стабілізації) і будь-яке порушення в них відразу призводить до непередбачуваних наслідків. У кращому випадку просто напруга на виходах будуть занижені, а в гіршому випадку-"відхід у рознос" ПІП і тоді наслідки будуть більш плачевні.
Тому при проведенні ремонтних робіт доцільно запуск імпульсного джерела живлення виробляти відключивши його від усіх споживачів на еквівалентну нагрузку- звичайну лампу розжарювання.
Причому навіть знадобиться не одна а дві лампи- одну включаємо в якості навантаження а іншу встановлюємо замість запобіжника.
В яких випадках найбільш доцільно запускати блок живлення на лампу:
1. При великому терміні служби апарату. Так як в більшості випадків все ланцюга стабілізації побудовані із застосуванням електролітичних конденсаторів то при їх зносі через "всихання" або збільшення ESR може статися порушення стабільності всього ПІП
2. При наявності "роздутих" або потекшую ємностей на виходах ПІП. Не виключено що причиною стало підвищена напруга на виході ПІП в наслідок його "відходу в рознос".
3. Пробитий рядковий транзистор (в разі ремонту телевізора). Причиною пробою HOT могло послужити підвищена напруга на виході ПІП.
4. Після ремонтних робіт самого Інституту історії партії. Якщо раптом причина несправності усунуто в повному обсязі то це захистить від повторного виходу з ладу.
Які лампи використовувати в якості навантаження і в якості запобіжника
Як навантаження можна застосовувати лампи середньої потужності: в межах 60. 75W.
Напруга звичайно-ж залежить від самого ПІП: для джерела живлення від телевізора використовуємо звичайну лампу на 220V, для інших джерел (наприклад 12-ти вольтової від ноутбука) можна застосувати автомобільну лампочку.
В якості запобіжника знадобитися лампочка по-могутніше: Ватт на 150. 200 на напругу звичайно-ж 220V.
Чому потрібна велика потужність: обов'язково потрібно виключити вплив лампи на мережеві ланцюга ПІП. Менш потужні лампи мають кілька більший опір і при включенні їх замість запобіжника в момент запуску ПІП вони забирають частину струму на себе, а так як деякі ПІП досить чутливі до пускового току то вони можуть і не запуститися.
З приводу включення лампи замість запобіжника є трохи інша думка: багато хто вважає що включити лампочку доцільніше не замість запобіжника а вже після мережевого випрямляча (моста і "мережевий банки") в "плюсову" ланцюг безпосередньо перед силовим ключем. І, до речі, це більш правильно так як при цьому зменшується вплив лампи на пускові ланцюга, хоча і трохи незручно.
В якому місці підключати лампу замість навантаження
Лампу розжарювання необхідно підключати на найпотужніший вихід ПІП. У телевізійних джерелах це вихід для живлення рядкової розгортки (так званий + B), в ПІП від, наприклад, DVD плейра або супутникового ресивера найчастіше це вихід + 3,3V.
Важливий момент: при відключенні навантаження від ПІП слід враховувати особливості ланцюгів стабілізації даного джерела. У багатьох моделях робота ланцюгів стабілізації заснована на вимірі вихідної напруги (так званий "ОПТРОН" варіант) і розривати цей ланцюг не можна!

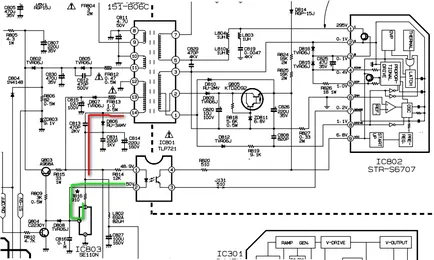

Невеликий приклад: в якості випробуваного ПІП візьмемо джерело живлення шасі MC-41B телевізора Gold Star (LG). Дивимося малюнок:
Тут: вихід + B знімається з виведення 14 ТДВ (позначено червоним кольором). До нього-ж підключена і ланцюг стабілізації (зеленим кольором): через мікрозборку SE110N (IC803) яка управляє роботою ПІП через оптрон IC801. У разі якщо розірвати ланцюг до дроселя L802 то робота ланцюга стабілізації буде порушена.
Тому, саме для даного прикладу: щоб підключити лампочку в якості навантаження найпростіше тимчасово видалити дросель L802 а саму лампу підключити до фільтруючому конденсатору C814.
