Свердловина своїми руками без обладнання
Без води ділянку за містом не оволодіти, це зрозуміло кожному його щасливому володареві. Крім банального побутового споживання, вона потрібна і для будівництва і для городнього господарства.
Розглянемо кілька варіантів споруди на ділянці водозабірного пристрою у вигляді свердловини, яку можна спорудити своїми руками і без обладнання і значних витрат. Зрозуміло, що якісь пристосування, щоб виконати буріння до водоноса, знадобляться, але більшість з них можна виготовити самостійно з підручних засобів.
Абиссинский колодязь
Буріння такої свердловини практично неминуче, особливо якщо до нового ділянці ще не проведена електроенергія.
Власне, процес це не буріння свердловини в класичному розумінні, а забиття експлуатаційної труби в грунт на рівень найближчого водоносного шару. Само по собі водозабірна пристрій являє собою трубу діаметром до 76 мм з влаштованим на нижньому кінці фільтром з сітки або дроту.

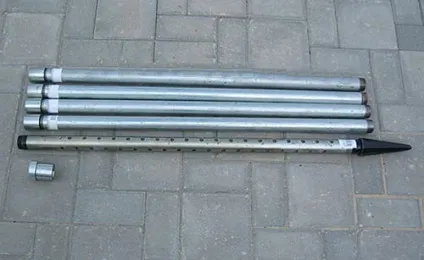

Рис.1. Комплект для обладнання абиссинского колодязя
Пристосування для пробивання елементарно просте. Воно являє собою триногу з підручних матеріалів, у верхній частині встановлюється блок, через нього перекидається мотузка, прив'язана до вантажу, що зветься бабусею. На забивають трубі встановлюється подбабок у вигляді хомута, по якому наносяться удари бабкою. Наконечник на кінці першої труби виконується трохи більшого діаметра, щоб труба не відчувала навантажень від тертя об грунт.
У міру занурення в грунт подбабок заново на наступну трубу. Окремі секції труби з'єднуються на різьбленні.
Блок, термін життя якого розрахований на один колодязь, може бути виготовлений своїми руками навіть з деревини, як і сама тринога. А подбабок можна зробити з декількох шматків металевої смуги з отворами під гвинти.
Буріння такої свердловини рідко проводиться на глибину понад 7 метрів, верхові грунтові води зазвичай розташовуються вище. Ознакою для закінчення процесу пробивання є поява води в трубі. Далі встановлюється колонка і проводиться прокачування свердловини до появи на виході чистої води.
Проходка свердловин шнековим буром
Цей інструмент являє собою стрижень з навареною на нього спіральної поверхнею з листового металу. Ріжуча частина, розташована під кутом, руйнує грунт і він піднімається по гвинтової поверхні вгору. Особливістю процесу є зміцнення стінок шурфу в процесі виїмки грунту. Це дозволяє виробляти обсадку стінок свердловини коли буріння вже завершено і відніс розкритий. При проходженні твердих грунтів процес полегшується наповненням свердловини водою, размягчающей стінки шурфу. У складних випадках доводиться користуватися водою під тиском, активно розмиває грунт. Для цього роблять обсадку стінок свердловини паралельно з бурінням.
Буріння свердловини шнеком не представляє собою складного процесу і його можна виконати своїми руками, але навряд чи вдасться обійтися без помічника.
Після закінчення пробуріванія шурфу проводиться обсадка стінок свердловини (якщо воно змушене не було зроблено в процесі буріння), в неї опускається насос і проводиться розгойдування водозабору до появи чистої води.

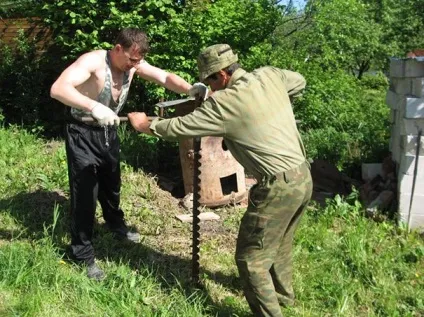

Рис.2. Свердловину можна пробурити вручну шнековим буром
Додаткового обладнання, щоб виконати буріння такої свердловини своїми руками не буде потрібно, крім особливих випадків на важких грунтах.
Ударно - канатний спосіб проходки шурфів
Такий спосіб відомий ще з часів стародавнього Китаю, де він широко застосовувався. Сутність його полягає в тому, що для виготовлення отвору в грунті застосовується дуже простий по виконанню інструмент, що дозволяє видаляти продукти буріння з нього.
Рис.3. Рання китайська гравюра з ударно - канатним способом буріння
Робочим органом, що дозволяє проводити буріння, є відрізок труби потрібного діаметра, який з висоти в кілька метрів скидається на дно шурфу, виробляючи руйнування породи. На глинистих ґрунтах таке пристосування наповнюється породою і витягується на поверхню для очищення без додаткових пристроїв. На сипучих грунтах всередині труби - ударника встановлюється спеціальний клапан, що затримує сипучий грунт всередині.
Очищення ударника виробляється через кожні 5 - 7 ударів.
Спосіб настільки простий, що його застосування для буріння своїми руками широко поширене для пристрою свердловини на ділянці. Також прості і пристосування, потрібна всього лише тринога, блок і ударник, які, як правило, виготовляються також своїми руками.
Зазвичай таким способом досягають рівня води в безнапірних міжпластовому пластах на глибинах від 15 до 50 метрів в залежності від гідрогеологічних умов в місці буріння.
Будучи самим повільним способом за швидкістю проходки шурфу, ударно - канатний спосіб дає найкращі результати за якістю розкриття водонапірних пластів. Тому розгойдування такої свердловини відбувається дуже швидко, можливо отримання чистої води вже через кілька хвилин після початку прокачування.
Рис.4. Інструмент для ударно - канатного буріння з желонкою
Обсадка стінок шурфу при такому способі бурінні починається вже через кілька метрів проходки, як правило, при проходженні верховодки. Обсадна колона при подальшому процесі працює як допоміжний інструмент, виробляючи обвалення неразбуренних шарів своєю вагою. З цією метою виконується розширення переднього кінця труби, і нарізаються зуби на ньому або створюється гостра кромка.
З'єднання труб в обсадних колон проводиться різьбовим способом із застосуванням спеціальних з'єднувальних муфт або згвинчуванням труб в колону без муфт, коли застосовуються труби з висадженими кінцями для нарізки внутрішньої різьби.
Одним з істотних переваг ударно - канатного способу є можливість постійного контролю вмісту прохідних грунтів при добуванні і очищення інструменту. Навіть не володіє досвідом людина, яка виконує буріння своїми руками, в стані точно визначити момент наближення води по сирим грунтам в породі і момент повного розкриття пласта по появі водоупорной глини після вибірки піску.
Колонковий спосіб буріння
Найкраще застосовувати такий спосіб, коли на ділянці вже є електрика, тому що він найбільш ефективний з одночасною промиванням шурфу. Для цього знадобиться вібраційний насос типу «Джерельце».
Інструментом при такому способі є спеціальна коронка, що встановлюється на бурильну трубу
Рис.5. Бурової наконечник для колонкового способу проходки шурфу
Наконечник може бути оснащений твердосплавними напайками для важких грунтів, але частіше за все на ньому просто нарізають зуби в напрямку обертання і розводять їх як на звичайній пилці. Виготовити такий інструмент своїми руками можна з обрізка звичайної труби.

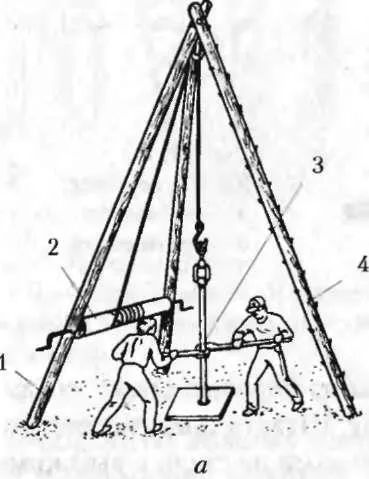

Рис.6. Пристосування для колонкового буріння
В принципі, процес буріння свердловини мало чим відрізняється від канатно - ударного. Тут також необхідно час від часу витягати робочу частину бурової колони для очищення порожнини від грунту і також застосовувати желонку при проходженні сипучих грунтів.
Застосування води при бурінні таким способом полягає в подачі її самопливом в робочу зону. Водою розмивається грунт, охолоджується інструмент і змащуються стінки свердловини.
Щоб використовувати промивання водою під тиском знадобиться застосування спеціального обладнання, а також фахівці з його експлуатації, тут своїми руками не обійтися.
висновок
Забезпечення заміського ділянки водою з свердловини не представляється настільки складним завданням, щоб її не можна було виконати своїми руками. Вирішуючи цю проблему цілком можна обійтися без складного обладнання, скориставшись простими пристосуваннями з підручних матеріалів.
Видобуток води з пласта без внутрішнього тиску також не сполучена з технічними проблемами, все елементи обладнання водозабірного пристрою в достатку і з великим вибором є на ринку.
Разом з тим, цілюща волога на заміській ділянці вимагає додаткової уваги. Скважинная водичка навіть з глибоких горизонтів вимагає ретельного обстеження на хімічний склад і біологічні включення. В результаті знадобляться додаткові витрати для її безпечного споживання:
- знезалізнення;
- пом'якшення;
- очищення біофільтрами, і інші обов'язкові заходи.
Що робити, це плата на наше ставлення до природи. Однак, удачі вам!
