Сварка інвертором для начінающіх6 особливості процесу

Інверторна зварювання, що з'явилася порівняно недавно, значно полегшила виконання зварювальних робіт простотою і легкістю застосування. Зварювання інверторним апаратом, мають невеликі габарити, легка вага і нескладну систему управління, можуть виконувати як досвідчені зварники, так і новачки.

Принцип роботи інвертора

Технологія зварювання інвертором помітно відрізняється від роботи звичайного трансформаторного обладнання для дугового зварювання. В останньому випадку процес підвищення сили струму в зварювальної дузі полягає в перетворенні електрорушійної сили струму в обмотках. Функціональна схема инверторной апаратури базується на зовсім іншому принципі.

Джерело живлення інвертора - домашня електромережу змінного струму, з частотою 50 Гц. Змінний струм перетвориться в постійний випрямляє схемою апарату, далі спеціальний фільтр остаточно згладжує його показники. Основним електричним вузлом пристрою, за допомогою якого виконується зворотне перетворення постійного струму в змінний з збільшенням частоти до величезних показників (50-60 кГц), є інвертор.

Важливо знати! На перший погляд схема подвійного перетворення здається занадто громіздкою і незрозумілою. Але її перевага полягає в тому, що для зниження показника напруги струму високої частоти в даному випадку буде потрібно трансформатор, що володіє невеликими розмірами і вагою.

Наприклад: для инверторной зварювання при силі струму 160А потрібно трансформатор, що володіє масою близько 0,250 кг, в той час як для пристроїв старого зразка застосовується трансформатор масою близько 18 кг. Отриманий в процесі перетворення струм високої частоти знижується до 60-90 В (в побутовому обладнанні), сила струму при цьому володіє мінімальним показником в 120-200 А якого досить для зварювання.

переваги інвертора

Невеликі габарити і маса роблять апарат дуже зручним для застосування в домашніх умовах. Але обладнання володіє і іншими достоїнствами, що відрізняють його від техніки старого зразка.

1. Електроди для инверторной зварювання можуть бути як для постійного, так і для змінного струму. Це суттєва перевага, особливо коли необхідно виконати з'єднання чавунних конструкцій або деталей з кольорових металів і сплавів.
2. Інверторна зварювання має можливість регулювати силу струму в досить великому діапазоні. Це робить доступним виконання аргонодугового зварювання інвертором за допомогою неплавких вольфрамових електродів.
3. Інверторна зварювання своїми руками - процес менш трудомісткий і складний, ніж зварювання апаратами старого типу, завдяки схемі управління, що дозволяє виконувати велику кількість функцій, спрямованих на полегшення зварювання. Наприклад: полегшений розпал зварювальної дуги, запобігання залипання електрода при зміні режиму роботи і інші.

недоліки

Незважаючи на велику кількість переваг, використання инверторной апаратури має низку негативних моментів.

1. Висока вартість - це основний недолік устаткування, що впливає на вибір покупця. Інвертор в кілька разів дорожче звичайного обладнання. Тому при одиничному користуванні його краще брати в оренду, або звертатися за допомогою до фахівців.
2. Апарат має підвищену чутливість до пилу, як і всі інші електронні пристрої на основі напівпровідникових елементів. Експлуатація обладнання неможлива без періодичного чищення, яку в сезон необхідно виробляти до 4 разів.
3. Деякі моделі пристроїв не можна використовувати для зварювання в умовах негативних температур через підвищену чутливість до холоду.
4. Сварка інвертором для початківців може здатися незручною через коротке зварювального кабелю, довжина якого за встановленими нормами не повинна перевищувати 2,5 метра.

При виборі інвертора необхідно визначитися з його призначенням. Існують професійні та побутові моделі, які мають низку відмінностей.

Відмінності побутових і професійних інверторів

Побутові пристрої повинні мати час для охолодження через кожні 15-20 хвилин зварювання. При цьому тривалість охолодження в два рази перевищує час роботи. Професійна модель може функціонувати протягом 8-9 годин, а промислове обладнання налаштоване на цілодобову роботу.

Купуючи побутової агрегат необхідно уточнювати показник напруги в мережі. Стабільні параметри і постійна величина, відповідна нормі, дозволяє купувати обладнання, яке розраховане на зварювальний струм 160 А. При низькій напрузі, краще купувати модель з показником 200 А, інакше постраждає якість зварного шва.

Особливості инверторной зварювання

Основна перевага апаратури полягає в тому, що їй може працювати навіть недосвідчений зварювальник, тому що інвертор, на відміну від зварювальних трансформаторів, більш легкий і зручний в роботі. Але все ж попередньо слід ознайомитися з тим, як правильно варити инверторной зварюванням.

Пряма залежність між вхідним і вхідною напругою, існуюча в трансформаторному обладнанні, при істотних перепадах сприяє виникненню складнощів під час розпалу дуги, які полягають в прилипании електрода до з'єднувальних елементів. Пристрій инверторного апарату виключає подібну залежність, що полегшує процес запалювання дуги.

При зварюванні трансформаторними апаратами, які нездатні утримувати постійну силу струму, існує можливість виникнення ситуацій, при яких метал не проваривается або навпаки прожигается. Сварка інвертором не має такої вади, володіючи постійною величиною зварювального струму.

Якість зварного шва, при роботі звичайним зварювальним устаткуванням, залежить від підтримки горіння зварювальної дуги. Чи не кожен початківець зварювальник зможе забезпечити подібний параметр. Інверторна апаратура не вимагає ретельного контролю цієї функції через сталості зварювального струму, який забезпечує високу якість зварювального шва навіть при невеликих змінах дуги.

Вертикальний шов набагато швидше і якісніше виходить при зварюванні інвертором, ніж трансформаторних пристроєм. Обумовлено це винятком постійного прилипання електрода до з'єднувальних деталей, що полегшує виконання зварювання прихватками.

Перевагою инверторной зварювання є більш просте і якісне виконання роботи.

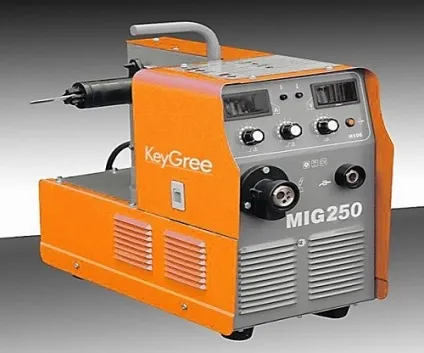

напівавтоматичне обладнання

Існує кілька видів инверторной техніки. Одним з них є інвертор-напівавтомат, призначений для роботи в середовищі захисних газів.

Зварений шов виконується за допомогою присадочного дроту, яка подається автоматично в зону горіння дуги. Напівавтомати також володіють невеликими габаритами і вагою, застосовуються на виробництвах і в побуті для з'єднання деталей з різних металів і сплавів. Конструкція складається з зварювального інвертора і апарату, який подає дріт.

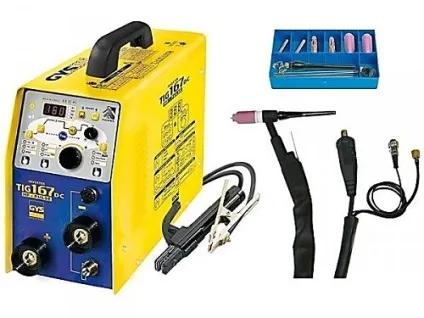

TIG- зварювання

Аргонодуговая зварювання є різновидом інверторних пристроїв. Схема інвертора - стандартна: перетворення напруги високої частоти, що забезпечує стабільність дуги. Це дозволяє виконувати з'єднання різних металів.

Вибір режиму, постійного або змінного струму, в сучасних установках безпосередньо залежить від характеристик зварювальних металів. Аргон захищає зварювальне з'єднання від впливу повітря. TIG - зварювання інвертором застосовується для з'єднання конструкцій їх алюмінію, нержавіючої сталі, титану та інших металів і сплавів.

Сучасний ринок пропонує обладнання, яке підтримує всі перераховані вище технології. Універсальні зварювальні інвертори можуть стати незамінними пристроями для приватних автосервісів і майстерень.
