Установка і настройка програми DVBDream

Після запуску програми установки, піде пропозицію закрити всі інші запущені програми і натиснути кнопку "Next".

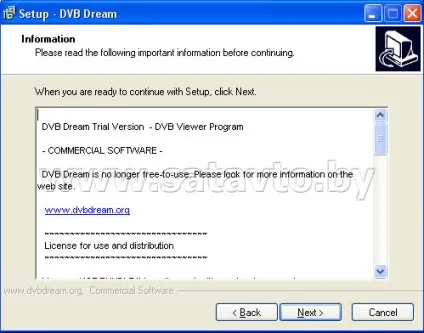

Далі відкриється вікно з ліцензійною угодою використання програми, в якому також натискаємо кнопку "Next".

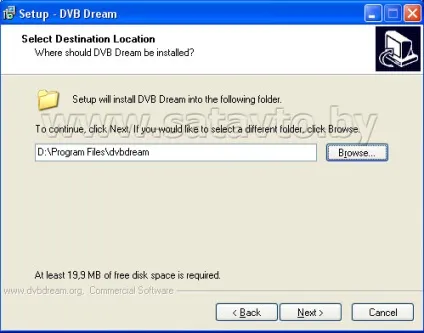

У наступному вікні необхідно вибрати шлях установки DVBDream і натиснути кнопку "Next".

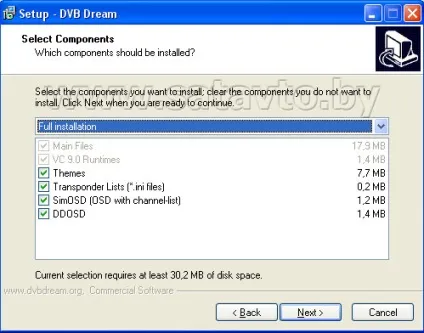

Потім вказуємо тип установки "Full installation" для інсталяції всіх компонентів і натискаємо кнопку "Next". В крайньому випадку, деякі з них можна деактивувати: "Themes" - варіанти графічного оформлення програми, "Transponder Lists" - списки транспондерів, "SimOSD" і "DDOSD" - варіанти оформлення екранного меню.

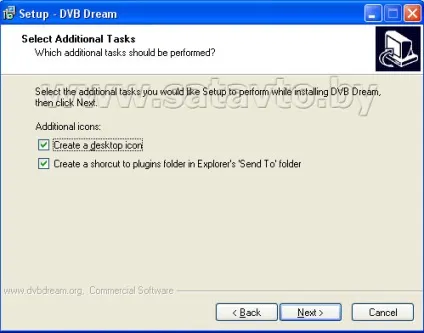

Далі програма установки вкаже папку меню "Пуск", куди будуть додані ярлики встановлюваної програми, потім натискаємо кнопку "Next". І в наступному вікні програма запропонує додати ярлики на "Робочий стіл" і в меню "Send to", якщо ви не заперечуєте проти цього, то теж натискаєте кнопку "Next".

У наступному вікні натискаємо кнопку "Install" для безпосередньої установки програми DVBDream і по завершенню установки - кнопку "Finish". Після чого перезавантажуємо комп'ютер.

Після перезавантаження комп'ютера, при першому запуску, програма DVBDream запропонує вибрати мову відображення меню. Для цього вибираємо зі списку "Russian (український)" і натискаємо кнопку "OK". При цьому DVB-карта повинна бути включена і підключена до комп'ютера.

Потім DVBDream відобразить приєднаний пристрій та використовувану версію драйверів.

Далі натискаємо кнопку "OK" і програма запропонує провести настроювання супутникової антени або декількох антен з меню "Установки дисека".

В якому вибирається "Тип дисека", в залежності від вашої конфігурації:
"Ні" - якщо у вас використовується тільки один супутниковий конвертор;
"Міні дисек" - вказується, якщо у вас встановлений міні дисек на два входи;
"V1.0 або v2.0" - вказується в разі застосування чотирьох вхідного дайсеку, для комутації до 4-х конверторів.

На прикладі розглянемо настройку антени для прийому каналів в кругової поляризації з супутника Eutelsat W4 / W7 36E. Для цього вибираємо "Ні", натискаємо по "Port 1" і натискаємо кнопку "Додати".

Після цього відкриється меню настройки супутника. В якому вибираємо зі списку супутник - "0360 - 36.0E - Eutelsat Seasat". У закладці "LOF Установки", в "Тип конверт." вказуємо - "Ku-Circular", в "Lof-1" звіряємо частоту гетеродина, повинна бути - "10750000" кГц.

У закладці "Raw Diseqc" можна вказати додаткову команду дисека в HEX-форматі, в нашому випадку нічого туди не додаємо. В "22 KHz" для застосовуваного конвертора відзначаємо - "Викл.", Тому що не буде використовуватися перемикання піддіапазонів конвертора. В "Вільний" - вказуємо "Disabled", так як при нашому типі підключення не використовується дисек і у нього немає вільних портів. Після цього натискаємо кнопку "OK".

У разі застосування універсального Ku конвертора, для прийому сигналу з іншого супутника, в "LOF Установки" вибирається тип конвертора - "Ku-Linear (Universal)", а також необхідно перевірити, щоб було включено використання посилки 22KHz.

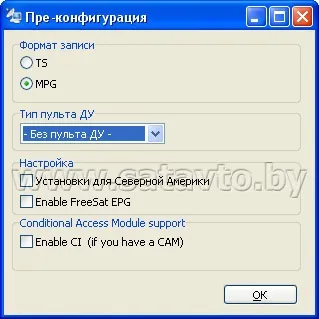

Далі у вікні "Установки дисека" натискаємо кнопку "OK" і переходимо до "Пре-конфігурація". В котрому:
"Формат запису" - дозволяє вибрати в якому форматі буде проводитися запис: "TS" - транспортний потік або "MPG" - MPEG;
"Тип пульта ДУ" - вказується тип використовуваного пульта, так як поки ще не реалізована підтримка пультів ДУ для приймачів X3M, вибираємо "Без пульта дистанційного керування";
"Налаштування" - дозволяє вибрати: "Установки для Північної Америки" - ігноруємо цей пункт і "Enable FreeSat EPG" - дозволяє приймати електронний програмний гід на каналах платформи FreeSat - також ігноруємо цей пунк;
"Conditional Access Module support" - активується при використанні з DVB-картою CI-модулів, в нашому випадку не записуємо його.

На завершення натискаємо кнопку "OK" і ознайомившись зі змінами в встановлюваної версії DVBDream повторно натискаємо "OK", після чого запуститься сама програма.

Далі відобразиться вікно з пропозицією сканування транспондерів, з вказаного раніше супутника - "0360 - 36.0E - Eutelsat Seasat".

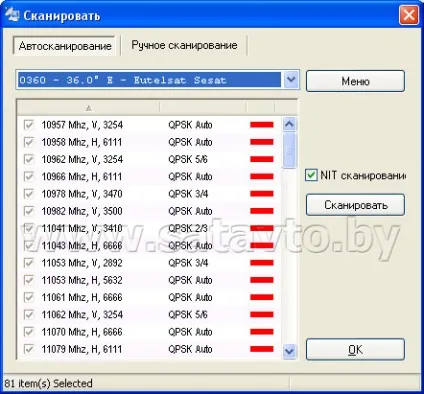

У цьому вікні для початку пошуку каналів натискаємо кнопку "Сканувати". Після чого відобразиться хід виконання процесу. Коли сканування завершитися, необхідно буде натиснути кнопку "OK".

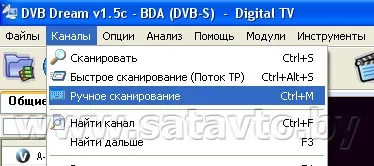

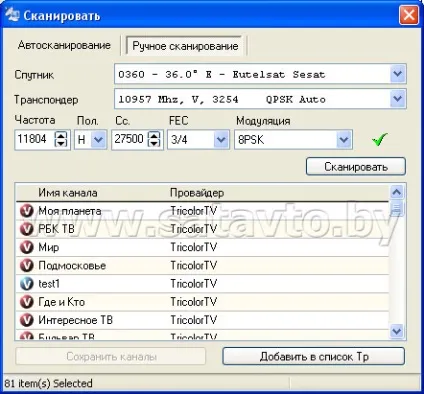

У разі, якщо відсутні деякі канали в списку, то можна виконати сканування певного транспондера. Для цього потрібно зайти в "Канали -> Ручне сканування".

І вказавши необхідні параметри транспондера, спочатку натискається кнопка "Сканувати" для сканування нових каналів. Після цього натискається кнопка "Зберегти канали" для додавання каналів в загальний список, також можна натиснути кнопку "Додати в список Tp" для додавання нового транспондера в список.

Для сканування всіх каналів з супутника, потрібно зайти в "Канали -> Сканувати", вибрати бажаний супутник, з якого буде проводитися сканування і натиснути кнопку "Сканувати".

Установка і настройка плагіна WinCSC для використання кардшарінга

Установка плагіна WinCSC полягає в копіюванні файлів: WinCSC.dll, WinCSC.ini і WinCSC.prv в папку Plugins, де встановлена ​​програма DVBDream, при цьому сама програма не повинна бути запущена. Після завершення копіювання файлів, запускається програма DVBDream і відкривається "Monitor", який розташовується в "Додатки -> WinCSC".

У відкритому моніторі необхідно прописати настройки кардшарінга.

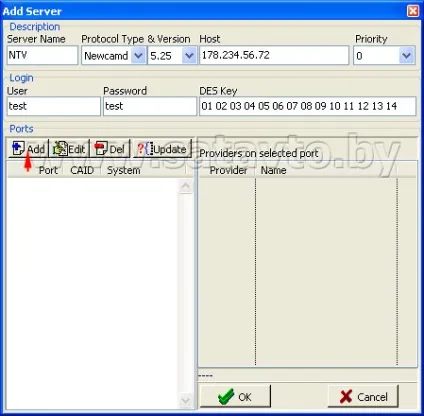

Коли всі дані введені, натискається кнопка "Add" в поле "Ports" і в вікні, додатково задаються:
"Port" - вказується номер порту сервера кардшарінга, для пакета, який збираєтеся дивитися;
"CAID" - вводиться цифровий ідентіфекатор кодування, наприклад, для кодування Viaccess необхідно ввести - 0500.

Після цього натискається кнопка "Add" і в віконці "Provider" вводиться використовуваний ідент, наприклад, для каналів стандартного дозволу НТВ + необхідно ввести - 023700.

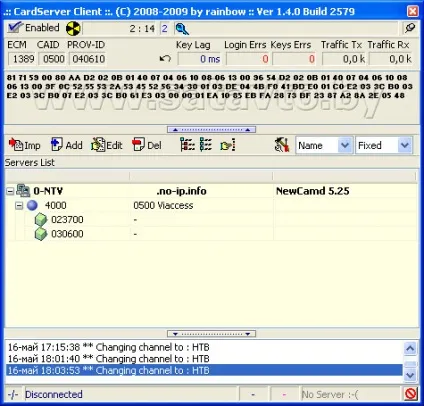

Потім натискаємо кнопку "OK" і в налаштуваннях порту з'явиться використовуваний ідент. Для додавання другого ідент необхідно натиснути кнопку "Add" і ввести його значення, наприклад - 030600.

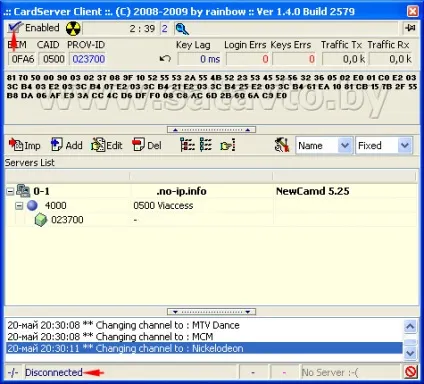

Далі в настройках порту і сервера по черзі натискаються кнопки "OK". У самому моніторі в лівому верхньому кутку ставимо "пташку" навпроти "Enabled" для включення клієнта сервера кардшарінга.

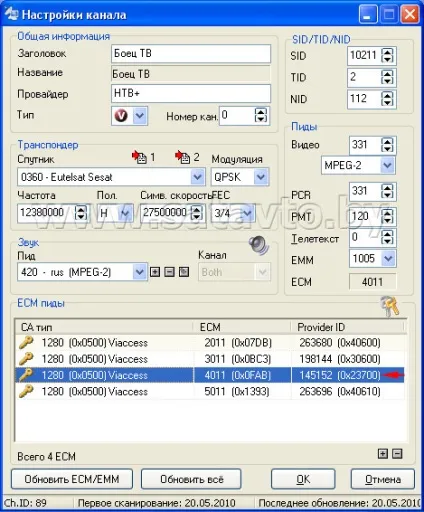

Після цього закриваємо плагін WinCSC, переходимо на канал, який збираємося відкрити через сервер кардшарінга, на комп'ютері має бути встановлено з'єднання з інтернетом. Натискаємо правою кнопкою "мишки" за назвою каналу і в списку, вибираємо рядок "Параметри каналів". В відкрилися настройках каналу натискаємо "лівої" кнопкою по ідент, через який відкривається канал, потім натискаємо кнопку "OK".

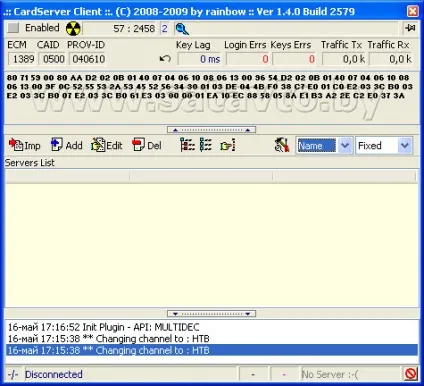

У разі, якщо після виконання всіх налаштувань, у вас не відкривається кодований канал і плагін WinCSC видає стан "Disconnected", при цьому він знаходиться у включеному стані.

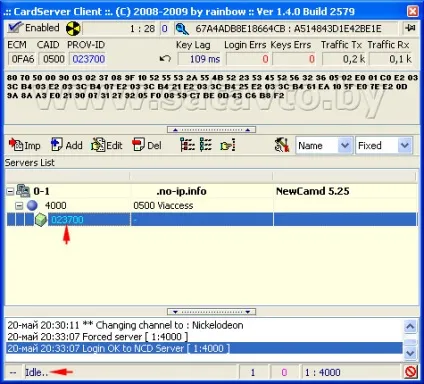

То необхідно в плагіні WinCSC відкрити закладки в "Servers List" шляхом натискання на "+" і двократно клікнути по використовуваному ідент. Це дозволить підключитися до сервера кардшарінга.

Якщо все виконано правильно, то кодований канал повинен відкритися.

Плагін WinCSC не підтримує роботу з довгими ECM.

Установка і настройка плагіна CSC для використання кардшарінга

Після цього в файлі csc.ini необхідно прописати рядки:
ActiveDLL = 1
newcamd525: // login: pass @ server: port: 0102030405060708091011121314

У разі, якщо у вас використовується кілька портів, то необхідно прописати кількість рядків, що дорівнює кількості портів. Наприклад, при використанні двох портів:
ActiveDLL = 1
newcamd525: // test: [email protected]: 4000: 0102030405060708091011121314
newcamd525: // test: [email protected]: 4001: 0102030405060708091011121314

Для протоколу Camd3 необхідно прописати рядки:
ActiveDLL = 1
cs357x: // login: pass @ server: port

Після того, коли прописані всі необхідні параметри кардшарінга, зберігаємо файл csc.ini і запускаємо програму DVBDream. У програмі її потрібно активувати плагін CSC - "Додатки -> Cardserver Client", перед "Active" повинна стояти пташка.

Потім переходимо на канал, який збираємося відкрити через сервер кардшарінга, на комп'ютері має бути встановлено з'єднання з інтернетом. Натискаємо правою кнопкою "мишки" за назвою каналу і в списку, вибираємо рядок "Параметри каналів". В відкрилися настройках каналу натискаємо "лівої" кнопкою по ідент, через який відкривається канал, потім натискаємо кнопку "OK".

Установка і настройка плагіна ACamd для використання кардшарінга

Установка плагіна ACamd полягає в копіюванні файлів: ACamd.dll, ACamd_PMT.txt, ACamdMonitor.exe, cardclient.conf, MDAPIFilter.ax і smartcard.conf в папку Plugins, де встановлена ​​програма DVBDream, при цьому сама програма не повинна бути запущена.

Після цього в кінці файлу cardclient.conf необхідно дописати рядок, якщо ви використовуєте протокол - Newcamd:
newcamd: 192.168.7.54: 34000: 1/0500/0000: username: password: 0102030405060708091011121314: providerid
Якщо застосовується протокол - Camd3, то додається рядок буде мати вигляд:
camd35: 192.168.7.54: 24110: 1/0500/0000: username: password: providerid

Потім зберігаємо файл cardclient.conf і запускаємо DVBDream. У DVBDream заходимо в "Додатки -> ACamd" і відкриваємо "Monitor".

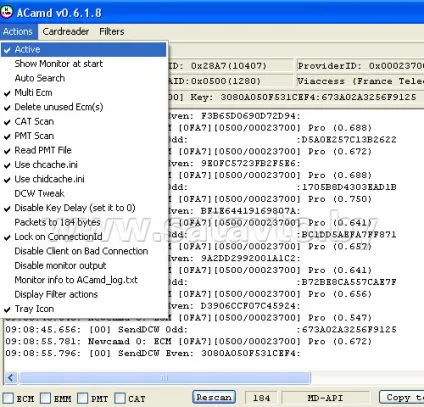

Після відкриття монітора ACamd, натискаємо в його меню "Actions" і перевіряємо активність плагіна, перед "Active" повинна стояти пташка. Також необхідно активувати "Multi Ecm", якщо присутні кілька ідентов оператора в потоці. Рядок "Auto Search" можна деактивувати, якщо у вас прописані ідент оператора в налаштуваннях.

Вибирати ідент у властивостях каналів непотрібно, так як плагін ACamd не використовує в своїй роботі цю інформацію.

Решта, невикористовувані ідент оператора: 040600 і 040610 необхідно буде додати в список ігнорованих ідентов. Для цього в файл ACamd_PMT.txt додаються рядки:
I: 0500: 00040600: Ignor Ident NTV +
I: 0500: 00040610: Ignor Ident NTV +

Установка і настройка плагіна vPlug для відкриття каналів через емулятор

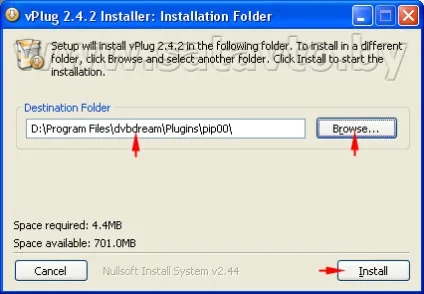

Установка плагіна vPlug полягає в запуску файлу, наприклад - vPlug2.4.2_setup.exe. після чого програма попросить вказати папку інсталяції. Для цього натискаємо кнопку "Browse ..." і вибираємо папку Plugins \ pip00, яка знаходиться в корені раніше встановленої програми DVBDream, при цьому сама програма не повинна бути запущена.

Далі натискаємо кнопку "Install". Коли установка vPlug буде завершена, запускаємо програму DVBDream і в ній перевіряємо активацію плагіна vPlug - перед "Active" повинна стояти пташка.

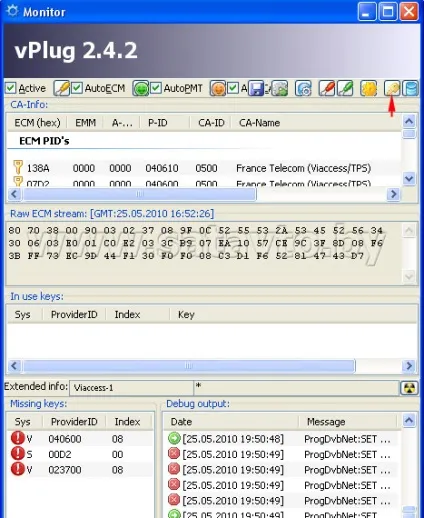

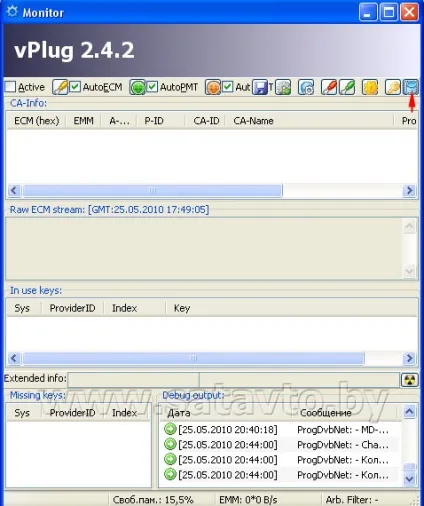

Після цього запускаємо монітор плагіна vPlug - "Додатки -> Vplug -> Show Monitor", в якому натискаємо кнопку "Import Keys" для імпортування нових джерел з файлу Softcam.key. Даний файл можна завантажити з аплоаду сайтів супутникової тематики.

В результаті чого повинні будуть відкритися кодовані канали, для яких є відповідні робочі ключі.

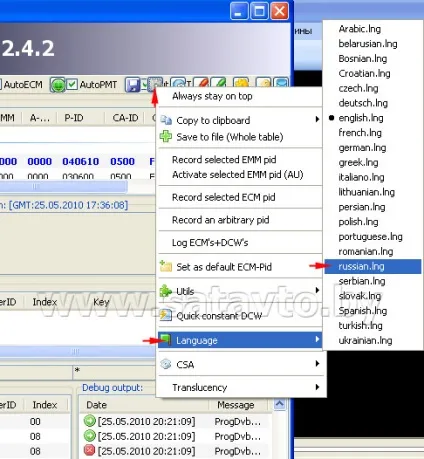

Для зручності роботи з vPlug, можна виконати його русифікацію. Для цього необхідно натиснути кнопку "CA-Info tools", в меню вибрати рядок "Language" і далі файл "russian.lng".

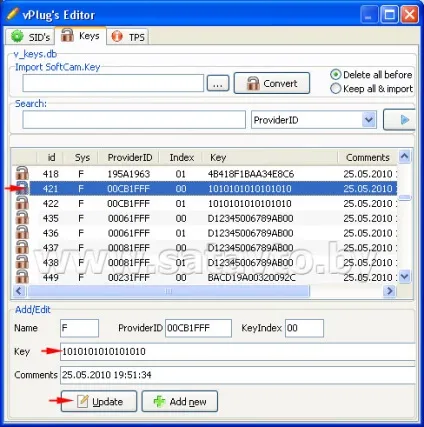

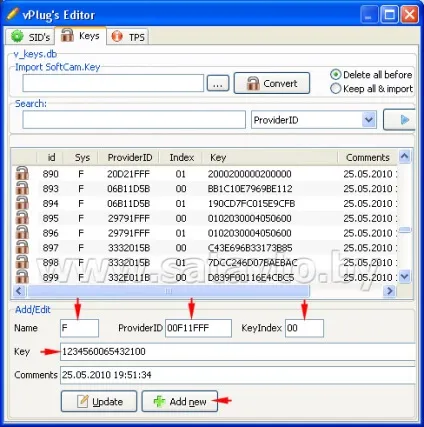

У разі, якщо ви хочете вручну відредагувати або додати новий ключ, то необхідно натиснути на кнопку "Show Editor".

Далі у вікні для редагування наявного ключа - необхідно вибрати рядок з ключем, внести правки в відповідних полях і натиснути кнопку "Update".

Для додавання нового ключа - необхідно внести значення у відповідних полях і натиснути кнопку "Add new".

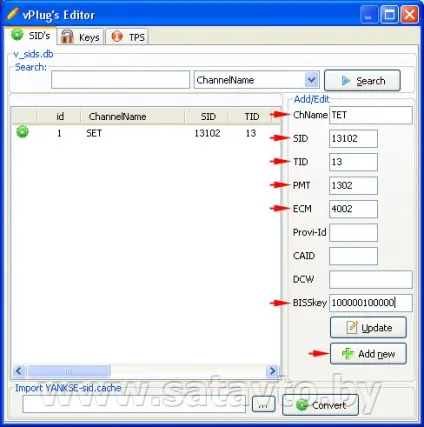

Якщо необхідно ввести BISS ключ для каналу, то відкривається закладка "SIDs" і в ній заповнюються поля: ChName (ім'я каналу), SID, TID, PMT, ECM і BISSkey. Поля: Provi-Id, CAID і DCW заповнювати не потрібно. Відповідні дані: SID, TID, PMT і ECM можна дізнатися, якщо зайти в налаштування каналу і подивитися їх в потрібних полях. При введенні самого BISS ключа необхідно дотримуватися однієї особливості - якщо у вас він складається з 16 символів, то vPlug розуміє тільки робочу частину цього ключа з 12 символів, тобто потрібно прибрати контрольні суми BISS ключа - це будуть: 4-а і 8-а пари. Наприклад, якщо ключ - 00112233445566FF, то 33 і FF зайві. На завершення необхідно натиснути кнопку "Add new".
