Супорт ваз и по ремонту і заміні (фото, відео)

Важливою частиною гальмівного механізму є супорт. Він утримує робочі гальмівні циліндри, які при натисканні педалі здавлюють гальмівний диск, сповільнюючи обертання колеса. Згодом гальмівні циліндри і сам гальмівний супорт ВАЗ 2107 зношуються і колесо починає гальмувати гірше, що може привести до відведенню в сторону при гальмуванні або відмови гальм. Тому дані деталі потребують контролю стану і, при необхідності, в ремонті або заміні.

Де знаходиться передній супорт ВАЗ 2107

На "сімці" дискові гальма стоять тільки на передніх колесах. На задніх же застосовується барабанний гальмівний механізм. Тому в словосполученні "передній супорт ВАЗ 2107" слово "передній" зайве. Супортів всього два і обидва вони стоять на передніх колесах.

Доступ до гальмівним супортам відкривається після демонтажу передніх коліс автомобіля.

Що необхідно для зняття супорта

• викрутка або борідок;
• ключі на 17. 14 і 10;
• пасатижі;
• відрізок гумової трубки або болт з діаметром, відповідним за внутрішній діаметр наконечника гальмівного шланга;
• маркер.

Знімати і ставити супорт необхідно при його заміні в разі деформації або пошкодження. Також це необхідна дія для для того, щоб провести ремонт супорта ВАЗ 2107.

Для проведення робіт необхідно підняти автомобіль на підйомнику або використовувати домкрат. Останній варіант трохи більш виснажливий, але ідеально підходить для домашніх умов.

Зняття гальмівного супорта

Для зняття супорта необхідно виконати:

• підняти автомобіль на підйомнику або піддомкратити колесо, на якому необхідно зняти гальмівний супорт;

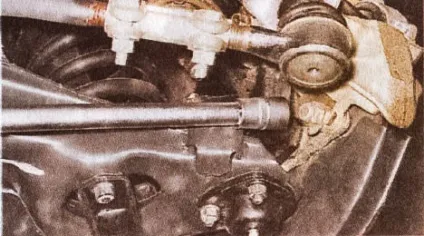

• за допомогою гайкового ключа вивернути болт кріплення кронштейна гальмівного шланга;

• зняти кронштейн, щоб він не заважав подальших дій;

Важливо: під болтом кріплення кронштейна знаходиться пружинна шайба, яку потрібно не втратити при демонтажі болта і кронштейна.

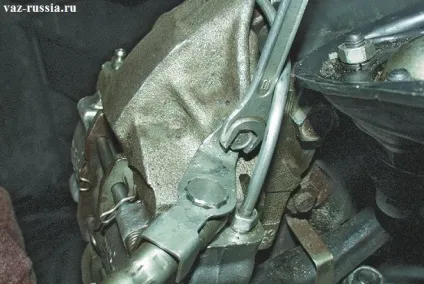

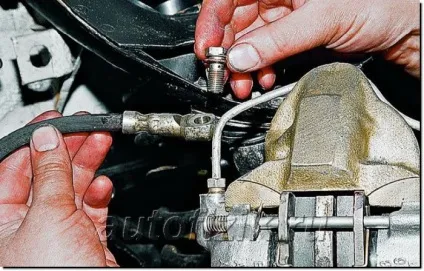

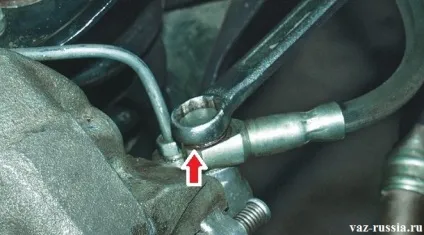

• відкрутити болт кріплення гальмівного шланга;

• витягнути болт, попередньо знявши два ущільнювальних кільця;

• вставити в отвір наконечника гальмівного шланга гумову трубку або болт відповідного діаметру, щоб запобігти витіканню гальмівної рідини;
• пассатижами зняти шплінти, здатні фіксувати пальці гальмівних колодок;

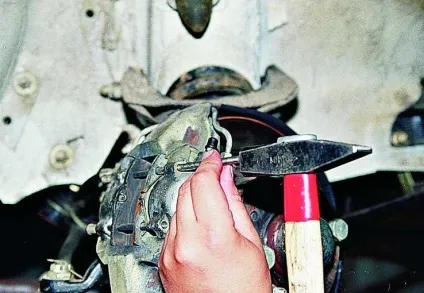

• витягнути пальці, що кріплять гальмівні колодки і зняти їх, використовуючи борідок або тонку, але не гостру викрутку;

• зняти утримують пружини з гальмівних колодок;
• демонтувати гальмівні колодки;

Порада: якщо планується подальше використання гальмівних колодок, їх слід позначити маркером, щоб при складанні встановити на ті місці, де вони стояли. Якщо цього не зробити, вони будуть швидше зношуватися і гірше гальмувати.

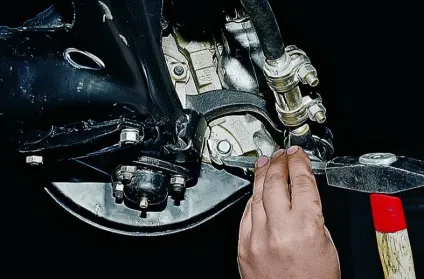

• відігнути стопорні пластини шайб на болтах кріплення супорта;

• відкрутити і зняти болти, що кріплять супорт до поворотного кулака;

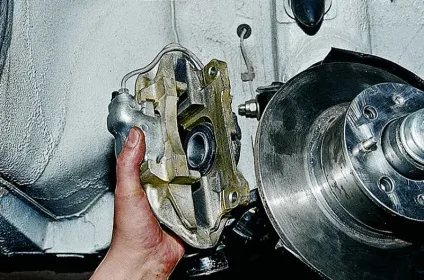

• зняти гальмівний механізм (супорт) ВАЗ 2107 з гальмівного диска.


Важливо: верхній і нижній болти кріплення супорта відрізняються формою головки. При установці вузла на місце необхідно не переплутати їх місцями.

Ремонт гальмового супорта Ваз 2107

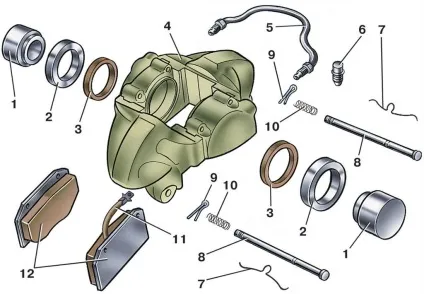

Пошкоджений або деформований гальмівний супорт ВАЗ 2107 потребує заміни. Ремонт супорта полягає в заміні несправних гальмівних робочих циліндрів. У деяких випадках замість заміни циліндрів допускається їх ремонт.

Порядок заміни циліндрів наступний:

• затиснути супорт в лещата;

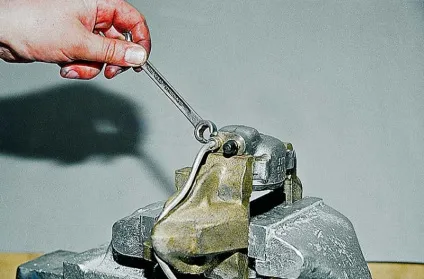

• відкрутити ключем на 10 штуцери сполучної трубки;

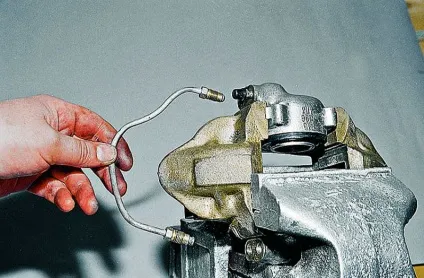

• демонтувати трубку, яка з'єднує робочі циліндри;

• вибиванням вибити робочі циліндри з напрямних, попередньо натиснувши фіксатор викруткою;
• зняти фіксатори і переставити на нові циліндри (якщо вони на них відсутні);
• вставити циліндри в напрямні;
• встановить сполучну трубку і затягнути штуцери.

Ремонт робочих циліндрів полягає в заміні гумових кілець ущільнювачів на поршнях. Порядок операцій такий:

• зняти гальмівний циліндр;
• зняти захисний ковпачок з поршня, використовуючи викрутку;
• подати стиснене повітря в циліндр, щоб виштовхнути поршень назовні;
• зняти кільце ущільнювача затвору викруткою;
• встановити нове кільце;
• змастити циліндр, поршень і кільце гальмівною рідиною;
• вставити поршень в гальмівний циліндр.

Важливо: перед установкою нових ущільнюючих кілець і складанням циліндрів необхідно переконатися що внутрішня поверхня циліндра і поршень не мають пошкоджень, раковин, деформацій. В іншому випадку слід замінити гальмівний циліндр новим.

Установка гальмівного супорта

Установка гальмівного супорта на ВАЗ 2107 проводиться в порядку, зворотному його демонтажу.

Супорти лівого і правого колеса трохи відрізняються, тому при покупці нових необхідно звернути на це увагу.

Після ремонту та монтажу гальмівного супорта ВАЗ 2107 необхідно перевірити гальмівну систему на наявність витоків рідини і при необхідності усунути їх.
