Створення інфрачервоної камери нічного бачення з веб-камери

Що таке інфрачервона камера нічного бачення

Демонтаж ІК-фільтра з веб-камери

• Насамперед необхідно розібрати корпус - знявши кожух з передньої півсфери, вийнявши гумову заглушку, що закриває посадочне місце кріпильного гвинта і викрутивши сам гвинт. Для виконання зазначених операцій потрібно як мінімум тонка хрестова викрутка (годинна підійде найкраще), заглушку зручно виймати, подковирнув якимось гострим предметом, хоча цілком реально обійтися нігтями.

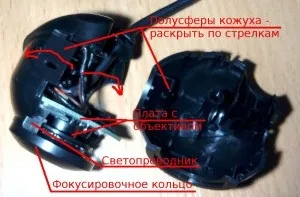

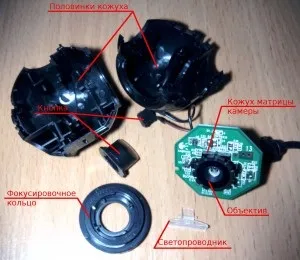

Після розгвинчування камера розбирається на дві половинки-півсфери, для чого потрібно потягнути їх в різні боки від центрального шва. При цьому можна видалити штатну підставку, якщо вона не знадобиться в подальшому, а також вийняти світлопровідника від індикаторного світлодіода і зняти кнопку, розташовану ззаду камери.

Тепер необхідно вийняти з пазів плату з закріпленим на ній об'єктивом. Після чого з об'єктива знімається фокусування кільце, а сам він відкручується від кожуха матриці. Все зняте відкладемо в сторону і впритул займемося головним - самої матрицею.

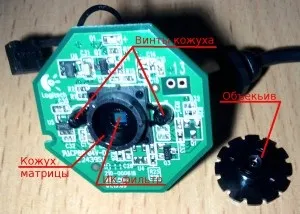

Для зняття кожуха з матриці потрібно відкрутити два гвинти, розташованих на задній стороні плати. Кожух по периметру приклеєний до плати, так що знімати його треба акуратно, але з додатком деякого зусилля. Після зняття шкіру плату з матрицею краще теж відкласти подалі, щоб матрицю випадково не пошкодити.

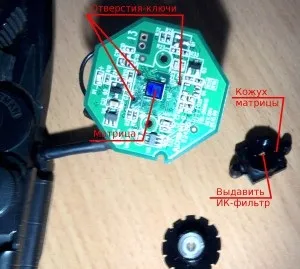

Переходимо до головного кроку. ІК-фільтр приклеєний до кожуха зсередини, особисто у мене оборотно демонтувати його не вийшло - довелося просто вибити за допомогою швейної голки і вичистити залишки (робити це краще в окулярах - ІК-фільтр скляний і дрібні шматочки скла можуть прилетіти в око).

Ось і все, камера нічного бачення готова! Залишилося поставити на місце кожух (при установці звертаємо увагу на ключі, розташовані на кожусі і платі - виступи і дірочки відповідно, суміщенням яких забезпечується правильність розташування кожуха). Прикручуємо об'єктив в кожуха, підключаємо камеру і перевіряємо її працездатність.

Навіщо ще може стати в нагоді інфрачервона камера

Крім того, що інфрачервона камера сама по собі менш чутлива до поганої освітленості і тому краще звичайної підходить для використання в якості охоронної, у неї є ще кілька цікавих особливостей:

• Перша і основна, що випливає з самої суті ІК-камери - вона сприймає ІК-випромінювання, а значить з такою камерою буде відмінно працювати невидима неозброєним оком ИктПідсвічування (той самий принцип ПНВ нульового покоління). Дядечко Ляо пропонує величезний вибір модулів з ІК-світлодіодів - від лампочок для стандартної мережі 220 В до. тих, що монтуються на «дорослі» охоронні камери. Виконаних як у вигляді плат, так і у вигляді напівготових і готових пристроїв. Наприклад, Для окремих ІК-світлодіодів корисно буде підібрати дифузор для розсіювання світла.
• А друга особливість ІК-камери полягає в проникності для інфрачервоного випромінювання деяких матеріалів (наприклад - синтетики). Також в ІК-світлі видно захисні пристосування грошових купюр. Досить кумедно виглядають вени на тілі, зняті ІК-камерою.

Як бачите, зробити інфрачервону нічну камеру з найпростішої веб-камери - зовсім не складно і не затратно як по зусиллям, так і за часом. Зате можливості така переробка відкриває дуже цікаві як з практичної точки зору, так і з точки зору звичайної цікавості. Наступним кроком може стати створення модуля ІК-підсвічування, який можна використовувати для «нічного бачення» спільно зі звичайним стільниковим, камера якого здатна розпізнавати ІК-спектр - вийде справжній мобільний прилад нічного бачення!

Творіть, придумуйте і успіхів вам!
