струмові кліщі

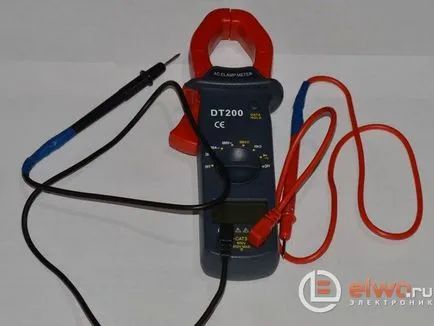

Струмовимірювальні кліщі, це прилад дозволяє виміряти значення змінного струму в ланцюзі без розриву цього ланцюга. Взагалі-то сучасні струмові кліщі дозволяють працювати і з постійним струмом, але DT200 - це проста дешева модель.

Основна частина струмових кліщів - це роз'ємний магнітопровід, який охоплює провід, ток в якому вимірюється.

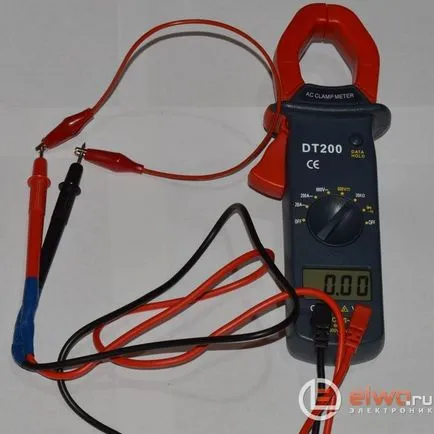

Дані кліщі суміщені з найпростішим мультиметром. Цей мультиметр дозволяє вимірювати постійне і змінне напруга до 600 В, прозванивать низькоомні ланцюга, вимірювати опір до 20 кОм. Треба відзначити недолік: звуковий сигнал в режимі прозвонки досить тихий і може бути заглушений сторонніми звуками.

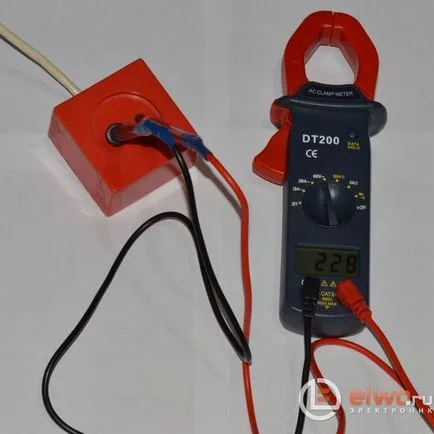

Вимірювання змінної напруги

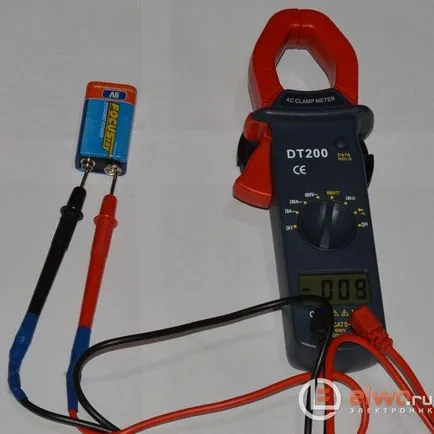

Вимірювання постійної напруги.

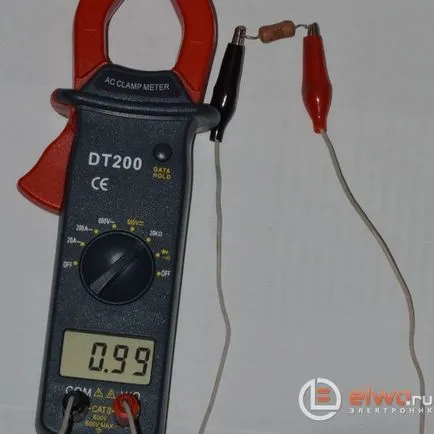

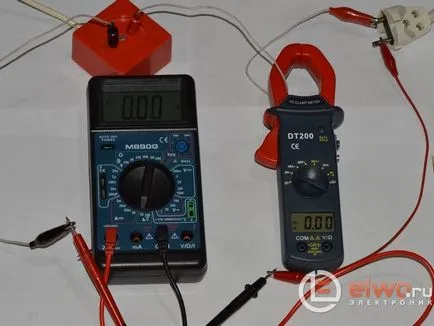

Резистор 1 кОм і його вимір на фото вище. Але головне в приладі - це струмові кліщі, вони мають дві межі 20 А і 200 А. Природно радіоаматор з струмом в сотні ампер зустрічається рідко. Але струм порядку декількох ампер споживають багато побутові електроприлади. Для порівняння в ланцюг включений мультиметр.

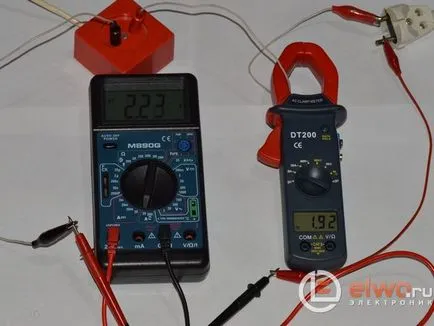

Струмові кліщі і мультиметр встановлені на межу вимірювання змінного струму до 20 А. Як навантаження виступає секція інфрачервоного обігрівача потужністю близько 500 Вт.

Показання помітно різняться, так як точність струмових кліщів не надто висока і залежить від положення дроти між кліщами. При вимірі слід мати на увазі, що прилад не може вимірювати струм в двухпроводном кабелі. На фото шнур живлення, того ж обігрівача.

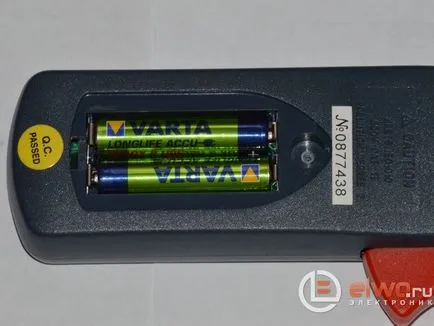

Кліщі живляться від двох елементів типорозміру AAA.
