Структурне скління, скління фасадів

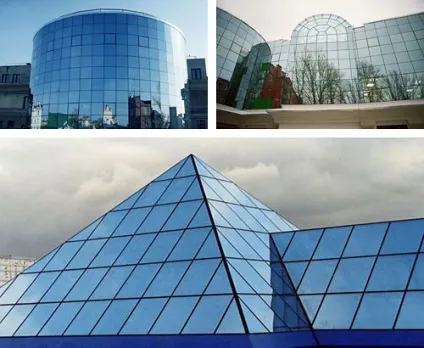

структурне скління # 151; найбільш передова і дивовижна форма побудови фасадів, яка входить на ринок будівництва фасадів на довгі роки. Структурне скління дає можливість архітекторам і дизайнерам фасадів створювати фасади з будь-якого скла по тестированной і демонстраційної технології. Структурно засклені фасади використовуються як в сучасному будівництві, так і при реконструкції старих будівель. На додаток до великої кількості творчих можливостей структурне скління надає переваги за оптимальною звуко- і теплоізоляції в поєднанні з функціональним склом, а також з іншими фасадними матеріалами.

структурне скління # 151; єдино можлива система з високоякісними силіконовими матеріалами, спеціально розробленими для цієї мети. У разі застосування структурного скління силіконові герметики не тільки виконують свої звичайні функції герметизації, але також при склеюванні захищають елементи фасадів. У разі правильного проектування, установки і споруди система може успішно протистояти силі тяги, тиску, зрушень (сколювання), безперервному руху, погодних умов і змін температури. Використовувані тут матеріали повинні бути підібрані по якостям склеювання, сумісності і коректному визначенню розмірів. Широке попереднє тестування, правильний дизайн, вибір матеріалів і ретельний контроль якості виконання робіт є основою системи. Саме тому наша фірма зупинила свій вибір на компанії Dow Corning - постачальника герметиків для структурного скління.

Dow Corning, бере участь в просуванні систем структурного скління з 1970 року. Заснована в 1943 році в США як спільне підприємство Corning Glass (нинішня Corning Inc.) і The Down Chemical Company для вивчення потенціалу матеріалів на основі силіконів, зараз включає 22 відділення, розташованих в різних кінцях світу. Володіючи виробничими потужностями в Європі, Азії та США і оборотом в 2,5 мільярда доларів США, компанія щорічно інвестує 8% від обороту в наукові дослідження і розробку продукції.

Продукція «Dow Corning» пройшла перевірку при реалізації найскладніших і відомих проектів по всьому світу. Серед них музей Гуггенхейма в Більбао, хмарочос Petronas Towers в Куала-Лумпурі, статуя Свободи в Нью-Йорку, стадіон Old Trafford футбольної команди «Манчестер Юнайтед» в Великобританії та Міжнародний будинок музики в Москві. В даний час компанія надає засновані на силіконових матеріалах технології та інноваційні розробки, які відповідають потребам більш 25000 замовників.

Спеціально розроблені силіконові герметики здатні захистити будівлю від несприятливих умов, атмосферних впливів і вогню. Правильно спроектовані і виготовлені системи структурного скління переносять вітрове навантаження на несучу конструкцію, що дозволяє витримувати тертя, компресію і температурні деформації. Крім того, силікон має відмінну опірність ультрафіолетового випромінювання, що не може забезпечити жоден інший герметик. При проведенні експертизи було з'ясовано, що за 35 років експлуатації силіконовий шар втрачає лише 5% своїх властивостей, витримуючи перепади температури від -60? до +150? без будь-яких структурних змін. Також силіконовий герметик можна використовувати при приклеюванні не тільки стекол, але і керамічних, металевих, кам'яних і композитних панелей до каркасу будівлі.

Різниться два способи кріплення склопакетів за допомогою силіконового шару: двостороннє і чотиристороння кріплення. При використанні першого методу до несучої конструкції кріпляться вертикальні і горизонтальні елементи кріплення. В цьому випадку маса конструкції підтримується про допомогою механічних кріплень, в той час як рухома навантаження розподіляється по двом сторонам на структурний силіконовий ущільнювач, а по двом іншим сторонам фіксується механічними кріпленнями.

Інший метод - чотиристороння кріплення - не передбачає ніяких інших кріплень, крім силіконового герметика, який використовується для склеювання всіх чотирьох сторін. При цьому варіанті маса конструкції, в залежності від конкретного проекту, підтримується або за допомогою несучого ребра, або силіконового шару.

Блок ізолюючого скла
Силіконовий герметик для структурного скління
Силіконова (гумова) розпірка
Силіконові (гумові) установчі пристосування
Алюмінієва опора (профіль)
Поліетиленовий підтримує брусок
Ширина з'єднання
глибина з'єднання
Ширина зовнішнього шва погодостійкого герметика
Силіконовий погодостійкістю герметик (зчеплення)
Силіконовий ізолюючий герметик по склу
Той, хто з'єднує шар (брекер)

Фасадні системи зі структурним склінням, як правило, є теплими. У цих системах площина фасаду являє собою єдину поверхню скла без видимих зовнішніх накладних планок.

Конструкція фасаду із структурним склінням вимагає, щоб скелет будівлі був належним чином підготовлений під монтаж фасаду, тому що зазори між склом робляться мінімальними. Зазори призначені тільки для того, щоб компенсувати температурні коливання сусідніх склопакетів або інших фасадних елементів, а простору для сприйняття прогину плит перекриття, на які кріпиться вся система, не залишається. І тому каркас самої будівлі повинен бути абсолютно жорстким, а плити перекриття повинні мати мінімальний прогин практично рівний нулю.

Для структурного скління часто застосовують особливий склопакет # 151; зовнішнє скло робиться довшим, ніж внутрішнє. Це дозволяє приклеювати до опорної рамці одночасно два скла # 151; зовнішнє і внутрішнє, що, безсумнівно, робить всю конструкцію більш надійною.

Фірма «Міжрегіональна Алюмінієва Компанія» для виготовлення структурних фасадів застосовує систему профілів REYNAERS CW50-SC. У ній для збільшення безпеки і надійності конструкції, крім простого приклеювання склопакетів, застосовується ще й їх механічна фіксація. На внутрішнє скло склопакета приклеюється спеціальний профіль, який утворює по краю опорну рамку, яка потім закріплюється на вертикальні алюмінієві стійки і горизонтальні ригелі. Це значно підвищує безпеку скління, тому що термостійкість клею менше 200 ° С, і тільки механічне кріплення дозволяє утримуватися склопакету.

стійка
Внутрішнє ущільнення стійки
Притискачі структурного скління
Попередньо стисла ущільнююча стрічка (ПСУЛ)
Герметик фірми Dow CorningDC791
Профіль опорної рамки
ригель
Внутрішнє ущільнення ригеля
Підкладка під склопакет

У систему структурного скління можуть бути вбудовані верхньоподвісні вікна, що відкриваються назовні, причому таким чином, що при закритих стулках відмінності на фасаді між їх відкриває блоками і нерухомими помітити неможливо.

На наш погляд система REYNAERS CW50-SC є найбільш придатною по співвідношенню «ціна-якість». Конструкції, виконані з цієї системи, мають вигляд скляної стіни з мінімальними швами. Необмежений доступ світла, що забезпечується за рахунок широкого застосування скла, підкреслює теплоту і глибину внутрішнього оздоблення будівлі, гармонійно поєднуючись з простором, в якому воно розташоване. Дизайн і грамотне використання природного освітлення суттєво впливають не тільки на обстановку всередині будівлі, а й на духовне самопочуття людей, що знаходяться в ньому, на їх настрій і запас енергії.
