Стробоскоп для настройки УОЗ власноруч

При заміні трамблера, або ремонту пов'язане із запалюванням суміші, будь то зміна карбюратора, стикаємося з тим що потрібно налаштувати кут випередження запалювання.

Що таке кут випередження запалювання (УОЗ) - кут повороту кривошипа від моменту, при якому на свічку запалювання починає подаватися напруга для пробою іскрового проміжку до заняття поршнем ВМТ.

Для настройки УОЗ. більшість майстрів використовує так званий автомобільний стробоскоп. який спалахує в момент коли пробігає іскра на свічці запалювання. Докладно як користуватися стробоскопом для настройки УОЗ можна побачити в інтернеті. У цій же статті приведена проста схема автомобільного стробоскопа. який своїми руками може зібрати майже будь-який початківець радіоаматор.

Розглянемо роботу схеми:

При підключенні пристрою до акумуляторної батареї конденсатор C1 через резистор R3 швидко починає заряджатися. Досягнувши певного рівня, напруга через світлодіоди і резистор R4 надходить на базу транзистора, який відкривається. При цьому спрацьовує реле Р1, його контакт замикається і готує ланцюг, що складається з тиристора, контакту реле Р1, світлодіодів і конденсатора С1 в готовність. При надходженні на керуючий електрод тиристора через дільник R1, R2 імпульсу з контакту Х1 відбувається миттєве відкриття тиристора і конденсатор швидко розряджається через світлодіоди. Відбувається яскравий спалах! База транзистора, через резистор R4 і тиристор з'єднується із загальним проводом і транзистор закривається, відключаючи реле. Так як якір реле має невелику інерційність і залишкову намагніченість, то контакт розмикається не відразу, а через кілька мкс, збільшуючи таким чином час горіння світлодіодів. Контакт розмикається, знеструмлюється тиристор і схема переходить в початкове стану, чекаючи наступного імпульс. Завдяки цьому мерехтіння стробоскопа стає яскравішим і мітка на маховику добре проглядається, залишаючи після себе невеликий шлейф. Підбором конденсатора можна регулювати тривалість горіння світлодіодів. Чим більше ємність, тим яскравіше спалах, але зате довше шлейф мітки. При меншій ємності різкість мітки збільшується, але падає яскравість. Робити це недоцільно так як настройку ЗНЗ доведеться робити в темряві, що не зовсім зручно.

Після складання стробоскопа необхідно перевірити його працездатність. Підключаємо до висновків Х2 і Х3 джерело постійної напруги 12в. При замиканні висновків Х1 і Х2 між собою повинно "дзижчати" реле (дзвінковий режим).

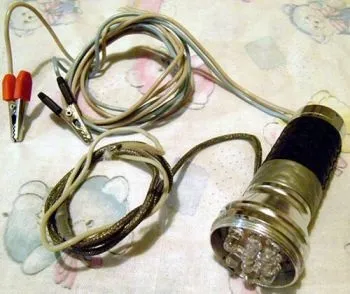

При налаштуванні ЗНЗ слід на мітку маховика або шківа за допомогою штриха нанести білу точку для кращої видимості. Елементи стробоскопа розміщують в корпусі світлодіодного ліхтарика. Через задні отвори ліхтарика пропускають живлять дроти завдовжки приблизно 0,5 м, на кінці яких припаюють крокодильчики з відповідною кольоровою маркіровкою. З боку в корпусі просвердлюють отвір, через який пропускають екранований провід контакту Х1. Довжина його повинна бути не більше 0,5 м. На кінці екранну оплетку замотують ізолентою, а до центральної жили припаюють мідний дріт довжиною 10 см, який служить датчиком стробоскопа. Цей провід при підключенні слід намотати на високовольтний провід першого циліндра поверх ізоляції, досить 3-4 витка. Намотування потрібно робити якомога ближче до свічки, щоб виключити вплив сусідніх проводів.

Про деталі. У конструкції використовуються малогабаритні компоненти. Транзистор КТ315 - його можна знайти в будь-якій апаратурі минулих років з будь-яким буквеним індексом. Тиристор Ку112 - від імпульсного блоку живлення старого телевізора. Резистори малогабаритні 0,125Вт. Ліхтарик з діодами 6-12 штук. Якщо ліхтарик забезпечений електронним маячком, то ця плата видаляється. Конденсатор C1 на напругу не менше 16 ст. Діод V2 практично будь-який низькочастотний КД105, Д9. Реле малогабаритне (BS-115-12A-DC12V), (RWH-SH-112D, 12A, кат. = 12в). Можна так само використовувати вітчизняні малогабаритні реле наприклад РЕМ-10 з напругою катушки 12в.
