Стовпчастий фундамент з азбестових труб переваги і недоліки, розрахунки, технологія облаштування
При будівництві легких споруд немає сенсу витрачати великі кошти на облаштування потужних фундаментів для таких споруд. Найбільш простим і економічним виходом для даної ситуації є спорудження стовпчастих фундаментів з азбестових труб. Завдяки простоті технології спорудження, економічності і високим технічним характеристикам, такий вид фундаменту особливо популярний у власників заміських будинків.
Стовпчастий фундамент з азбестових труб
Азбестоцементні елементи розташовуються по всьому периметру будівлі і під внутрішніми несучими стінами. Їх в обов'язковому порядку встановлюють по кутах споруди і далі на відстані не більше 2 м один від одного.
Несуча здатність залитої бетоном азбестового труби забезпечується за рахунок упору її нижньої основи в твердий грунт. Азбестова оболонка виконує роль своєрідної опалубки і сприяє зменшенню впливу сил горизонтальних зрушень грунтів на стовп.
Такий фундамент відрізняється наступними перевагами:
- простота монтажу без залучення спеціальної техніки;
- короткі терміни будівництва фундаменту;
- мінімальний обсяг земляних робіт;
- мінімальні роботи з підготовки будівельного майданчика;
- розрахунок фундаменту можна виконати самостійно;
- невисока вартість;
- можливість спорудження будівель в підтоплюються районах і в районах вічної мерзлоти.
- нездатність витримувати більшу несучу навантаження;
- неможливість облаштування підвалу;
- відносна недовговічність (близько 70 років);
- неможливість зведення такого фундаменту в умовах слабких, водонасичених, грунтах і рухливих грунтів, а також при значних перепадах висот рельєфу місцевості (більше 2 м).
Найбільш придатними грунтами, де можливе облаштування стовпчастих азбестоцементних фундаментів, є:
- піщані;
- скельні і крупнокаменістие;
- тверді і пластинчасті суглинки і глини.
Переваги та недоліки азбестових труб для фундаменту
Переваги, якими володіють азбестоцементні труби:
- висока вологостійкість;
- стійкість до температурних перепадів;
- низький коефіцієнт теплового розширення;
- легкість механічної обробки;
- стійкість до дії агресивного середовища;
- практично абсолютна антикорозійність;
- незначну вагу;
- легкість транспортування і зберігання;
- низька собівартість.
- крихкість;
- низька опірність горизонтальним зрушень грунтів;
- складність заповнення бетоном без пустот труб невеликого діаметра.
Розрахунок глибини закладення
- глибина промерзання грунту в місці будівництва;
- вага споруджуваного будинку;
- вид і склад грунту.
Будь-якому будівництву передують геологічні дослідження, які допомагають визначити тип ґрунту на місці будівництва, ступінь його промерзання і глибину грунтових вод.
Ступінь промерзання грунту визначається за довідковими таблицями. У них вказується глибина промерзання грунту, що не покритого снігом. Якщо в місці будівництва сніговий покрив присутній завжди, то табличне значення глибини промерзання можна трохи зменшити.
Нижня частина стовпа повинна знаходитися на 30 - 40 см нижче рівня промерзання. Над рівнем грунту азбестові конструкції зазвичай виступають на 30 см. Таким чином, довжина азбестового труби, яку використовують як палі, дорівнює глибині промерзання плюс 60 - 70 см.
Вага споруджуваного будинку впливає на розмір діаметра азбестового труби. Для легких будівель (альтанки, тераси і т. Д.) Досить діаметра 100 мм, а для більш важких будівель зазвичай використовуються діаметри від 250 до 300 мм. При розрахунку ваги споруджуваного будинку враховуються:
- вид матеріалу, з якого воно будується;
- вага покрівлі та утеплення;
- вага оздоблювальних матеріалів.
Вид і склад грунту в значній мірі впливають на глибину закладення стовпчастого асбестоцементного фундаменту. Вони можуть бути нерухомими, рухливими, глинистими або піщаними. Найкращим вважається піщаний грунт, який не накопичує вологу і характеризується високою несучою здатністю. Часто водонасичені або торф'яні грунти частково замінюють піском.
технологія будівництва
Технологія будівництва стовпчастого фундаменту складається з виконання наступних етапів:
- Підготовка будівельного майданчика. Вона полягає в проведенні розмітки майданчика для визначення місць розташування паль. Для виключення проростання різних рослин, під майбутнім будовою на всій розміченій площі акуратно знімається родючий шар. Підготовлене місце ретельно вирівнюється, засипається гравієм і піском.
- Буріння свердловин під азбестові труби. Свердловини буряться на розраховану глибину залягання фундаменту. Діаметр свердловини повинен на 10 см перевищувати діаметр використовуваної азбестового труби. Свердловини буряться за допомогою ручного ямобура відповідного діаметру, хоча може застосовуватися і механічний спосіб буріння свердловин. Якщо дно свердловини не є твердим ґрунтом, то воно засипається чистим дрібнозернистим піском на висоту 30 см, поливається водою і ретельно утрамбовується.

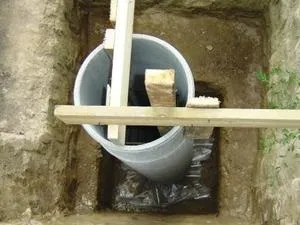

- Установка труб. Існує два способи установки труб: з утворенням бетонної п'яти біля її основи і без неї. У першому випадку труба на 50 см заливається бетоном і підводиться на 15 см. Бетон розтікається по всьому дну свердловини, утворюючи бетонну п'яту, яка оберігатиме палю від випинання в зимовий період. Труби повинні бути встановлені строго вертикально, що перевіряється за допомогою рівня.

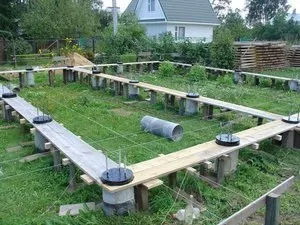

- Установка каркаса. Всередину труби на відстані 5-8 см один від одного вбиваються штирі арматури. Нижній кінець штиря вбивається на 25 см глибше дна свердловини, а верхній кінець арматури повинен виступати на 30 см вище рівня труби. Виступаюча над трубою частина надалі будемо використовуватися для облаштування ростверків. Для додання жорсткості каркасу штирі арматури обв'язуються між собою.

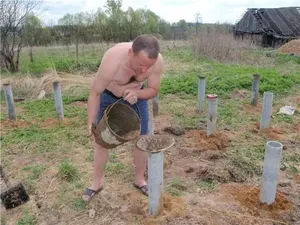

- Заливка труби. Труба заливається бетоном, виготовленим на основі портландцементу марки не менше 400, піску, дрібного щебеню і води. При заливці необхідно стежити, щоб всередині труби не утворювалися порожнечі і труба не змінювала свого вертикального положення. Простір між зовнішніми стінками труби і стінками свердловини може заливатися бетоном або засипатися щебенем з піском іпоследующей їх ретельної утрамбовкой. Після закінчення заливки протягом 10 днів заборонено проводити будь-які будівельні роботи на майданчику. Палі зверху покриваються щільним матеріалом, що не пропускає світло і воду. У спекотну погоду для підтримки необхідного рівня вологості і запобігання передчасного висихання верхнього шару заливки потрібно проводити зволоження покриває матеріалу.

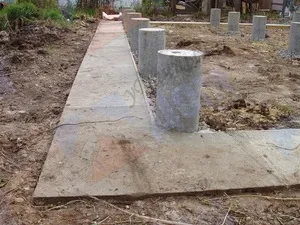

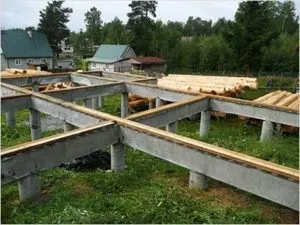

- Обробка верхньої частини азбестового труби. Для захисту від впливу зовнішнього середовища навколо штирів проводиться обробка термостійкої гідроізоляційної мастикою. Після набору бетоном необхідної міцності приступають до облаштування ростверків.
Тихонов Андрій Валерійович
