Стіни першого поверху з блоку і заливка колон бетоном

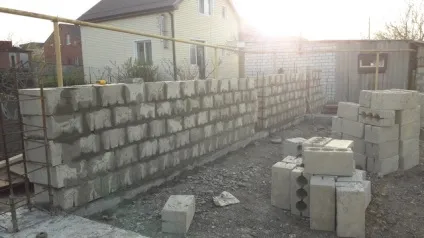

Кладка зовнішніх стін першого поверху
Товщину стін я став робити, як і планував, 40 см. Я виходжу з того, що в Анапі така товщина раніше була достатня для комфортного проживання. Зараз 40 см по умовах заощадження тепла, але цілком можна в разі чого пережити зиму.
Блок я купував у свого колишнього шефа зі знижкою. Блок брав звичайний Мурів. Логіка проста: все одно таку стіну потрібно утеплювати, так навіщо витрачати зайві гроші на керамзитовий блок. Якість блоку дуже гідне (читайте мою статтю про те, як вибирати блок).
Для прискорення я брав блок 290 х 190 х 390 мм для стін. Тобто класти його поперек, перехлест буде 150 мм, що цілком нормально.

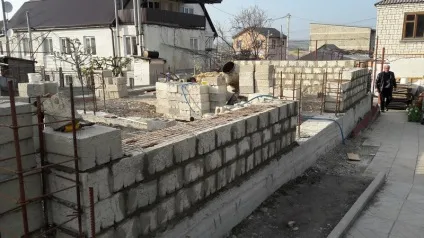

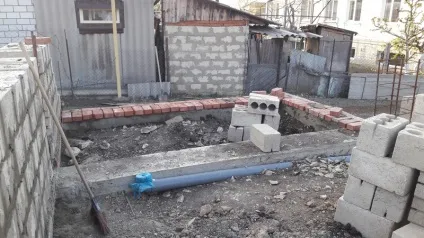

Перший ряд я вирівняв цеглою і блоком 190 х 190 х 390 мм з круглими отворами (такий блок міцніший).
А потім вже укладав 290 х 190 х 390 мм перші 5-7 рядів. Далі працювати таким блоком важко - він дуже важкий, хоча отвори були квадратні.
Кожні 3 ряди (600 мм) прокладалися кладки сіткою.
Сітка обов'язково запускалася в колони. А в шви додатково в центр колон прокладалися два стержня арматури 8 мм. Це робилося для поліпшення зчеплення колон і стіни - саме так виходить комплексна конструкція стін в сейсмічних районах.
Тягати руками блоки або потрібен кран?
Спочатку була досконала помилка: я прийняв рішення тягати блоки всередину будинку руками. Спина і руки швидко показали помилковість цього рішення. У машині 10 піддонів блоку, а кожен піддон важить приблизно 1,2 - 1,5 тонни. Затягнути таку масу руками дуже проблематично.
Згодом я наймав кран, який подавав піддони блоку всередину будинку. Через купи піску, яка лежала поруч з будинком на купі землі, кран не міг підійти близько. Довелося замовляти великий кран, який ледве-ледве діставав і коштував дорого. Машина блоку (10 піддонів) кран переставляв приблизно за 1,5 години або близько 5 тисяч рублів.
Жаба душила, але спина важливіше!
Обов'язково закладіть в бюджет роботу крана якщо евакуатор стрілою не може подати піддони всередину будинку.
Розчин для кладки
Розчин для кладки був 1: 4 з цементу М500.
На 1 мішалку половину мішка цементу, 8 відер піску і близько 2 відер води. Для того, щоб не сідав розчин, в мішалку додавали приблизно 0,5 літра рідкого мила.
Технологія приготування така:
- Цемент ділиться навпіл;
- У мішалку заливаю 2 відра води і включаю мішалку;
- Засинаю ½ мішки цементу;
- Додаю рідке мило;
- Поступово додаю пісок;
- По закінченню коректую пластичність розчину водою або цементів (в основному водою).
Один заміс вимагає приблизно 10-15 хвилин.
Після 5-6 рядів працювати з землі неможливо і ми майстрували підмостки. З піддонів робили стійки, зверху прибивали 3 дошки товщиною 50 мм. Відстань між піддонами не більше 2,5-3 метрів, інакше дошки починали розгойдуватися і працювати було небезпечно.
В принципі, якщо є зварювальник і є вільна арматура, то можна з 12-14 арматури зварити куби, на які встановлюються щити з дощок. Цілком достатньо 3-4 куба на одну сторону. Швидкість перестановки риштовання просто чудова!
Можна робити і козли, але з піддонів швидше і не потрібно витрачати дорогоцінну дошку.
Колони з бетону
армування колон
По кутах і в центрі стіни були зроблені каркаси з арматури з хомутами.
Висота поверху планувалася 2,8 м, так що все хомути були на висоту 70 см були пов'язані з кроком 100 мм (7 шт.), Потім 1,4 м з кроком 200 мм (7 шт.), А останні 70 см знову з кроком 100 мм (7 шт.). Так армувати правильно з посиленням небезпечних ділянок.
Арматуру колон я брав 14 мм, а перехлест робив 1 метр. Знаю, що краще було б зварити з накладками 30 см по дві з кожної сторони, але в комплексної конструкції допустимо і такий варіант армування.
Каркаси краще зв'язати до кладки, тому що потім буде незручно прив'язувати хомути.
Через деякий зміщення, довелося трохи посувати стіни, щоб каркаси були всередині стін. Все-таки я не перевірив і не розкріпачити каркаси при заливки цоколя.
Установка опалубки колон
Для кладки внутрішніх перегородок потрібно було залити колони бетоном. А перед заливкою потрібно обов'язково встановити опалубку.
Я працював на роботі з інвентарної металевої опалубкою, яку встановлюють краном. Мені така опалубка не підходить - мало місце для повноцінної роботи крана. Та й просто так на роботі не дадуть опалубку, вона постійно в роботі.

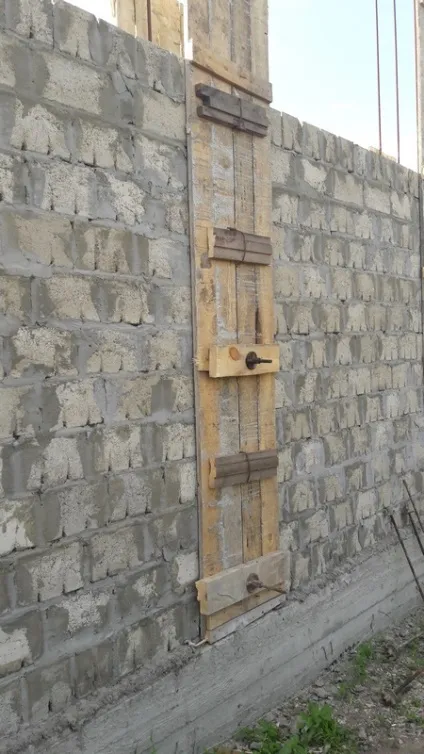

Тому я робив її з підручних матеріалів. З щитів з дошки 25 мм я прибрав зайві дошки і з них робив щити. Кріпив все це на дріт 3 мм, скручену подвійно. Кріпив в 4-5 місцях. Як виявилося, це далеко не кращий варіант - опалубка тріщала і я побоявся засунути туди вібратор, так що косяків після заливки було хоч відбавляй!
Все-таки краще використовувати для опалубки або фанеру, або ОСБ
На роботі взяв будівельні шпильки з гайками (їх можна взяти і в оренду).

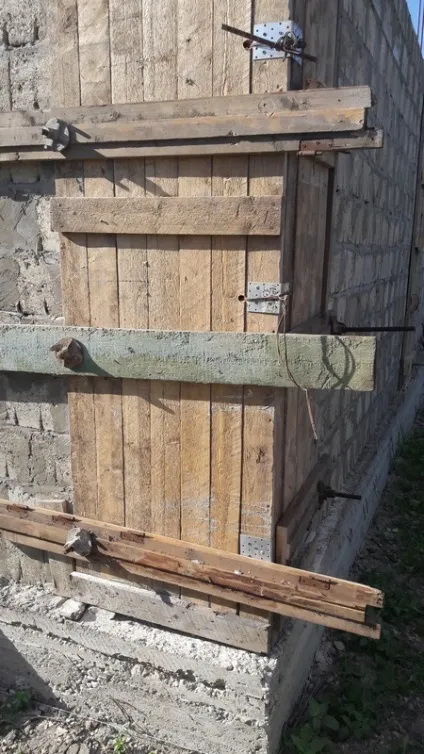

А ось для кутових колон довелося поізобретать велосипед.

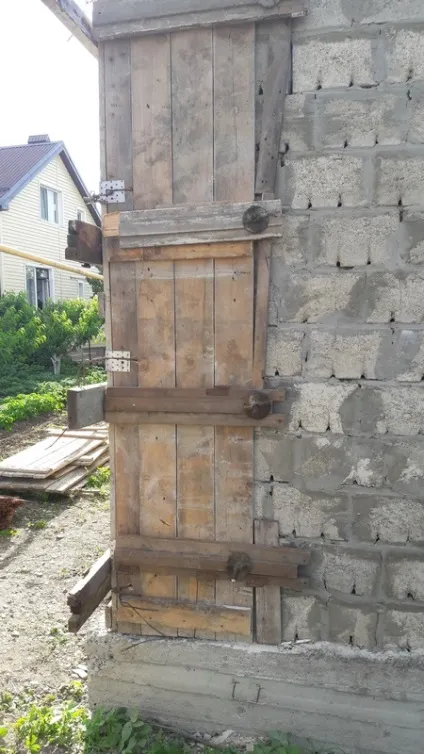

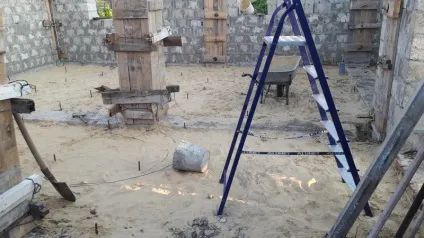

Як бачите, я просвердлив стіну, в отвір вставив шпильку або арматуру крізь брусок. До протилежного шпильки брусок згодом притягнув дротом.
Кути додатково пров'язати арматурної дротом і всередині зав'язав на профільну трубу в кутку. Додатково куточками стягнув щити між собою. Виявилося досить міцна конструкція. Але вібратор я все одно побоявся засунути.
Колони з трьома сторонами і дві колони всередині будинку робив приблизно за такою ж технологією.

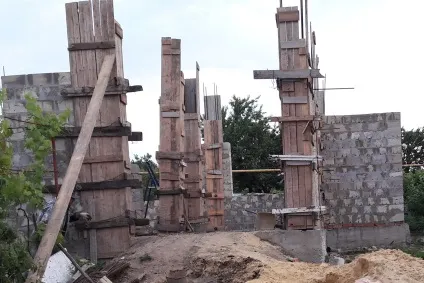

Не варто лякатися, колони ще не виставлені і не вирівняні. Зате добре можна побачити як закріплені.
Головна помилка - я понадіявся на фортецю дошки і на міцність кладки. В останній фотографії по центру ззаду кладка блоку укосу вікна. Ось при заливки кладка була зруйнована і бетон витік. Довелося терміново майструвати опалубку і встановлювати заново. А всього лише потрібно було розкріпити стіни з блоку розпірками!
Завжди кріпите розпірками блокові стіни прорізів. Навіть якщо здається, що вони товсті і нікуди не підуть. Кладка легко тріскається навіть якщо стіна товста, а простінок довгою 2-3 блоку.
Підлоги по грунту
Залити 12 колон по 0,5 м3 руками дуже складно - це 6 м3 бетону або 18 тонн. Так що заливати потрібно бетононасосом. Однак в Анапі великий бетононасос бере 9 тисяч мінімальної заливки, а це 25 м3 бетону. Витрачати 9 тисяч заради 6 м3 абсолютно не раціонально!
Тому я вирішив робити відразу підлоги по грунту. Весь блок я зніс на 3 піддону в самий край, щоб він не заважав, а решта вирішив залити бетонною підготовкою товщиною 10 см по сітці.

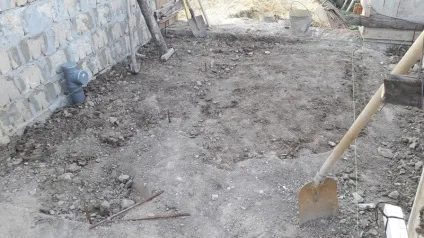

Приблизно в цей час дружина вирішила замінити місцями кімнату і кухню-зал. Так що довелося заодно переробляти каналізацію. Ось тут я і оцінив правильну пораду засипати чистим грунтом без каменів.
Піском я вирівняв поверхню засипки, зробив трамбування і поставив маяки.
Маяки поставив під волосінь з кроком 1,5 метра, щоб можна було правилом дотягнутися. В принципі, правило і не треба було, а маяки дуже допомогли при вирівнюванні бетонної підготовки.
Зверху поклав поліетиленову плівку, яку наколов на маяки з арматури. На стіни і колони випустив приблизно 15 см, стики проклеїти малярських скотчем, щоб не плівка збивалася при бетонуванні. Нахлест робив приблизно 40-50 см.
Плівку уклав ввечері, а вранці вона показала, що з сухої землі прекрасно випаровується волога і будинок потрібно обов'язково від неї захищати.
заливка бетону
Сама заливка пройшла швидко, хоча і стався ексцес з розливом бетону, але опалубку швидко поставили і залили. Вилився бетон зібрали і використовували в бетонної підготовки.
Бетону вистачило просто «в притул».
Добре, що на пісок кинув поліетиленову плівку - плівка не давала піску висмоктати з бетону вологу інакше б бетон швидко б сів і ми не встигли б його разравнять. А так все пройшло нормально. І тріщин через це утворилося мало.
Залили 12,5 м3 бетону.
перегородки
Після зняття опалубки почалася друга частина: кладка перегородок.
Ось тут я пересварився і з дружиною, і з тещею. Всі хотіли вмістити в будиночку 8 х 10 м площа 12 х 12 м :).
Перший камінь спотикання був в розташуванні залу з кухнею і кімнати з туалетом. Довелося їх міняти місцями.
Друга засада була в тому, що архітектор малював сходи довгою 2,6 м з забіжними (радіальними) ступенями. А від мене зажадали сходи з сходовим майданчиком. Так сходи стала 4 м і планування верхнього поверху теж попливли. Тобто весь другий поверх довелося повністю перепланувати.
А стосувалося це перегородок тому, що довелося робити стіни сходи, кімнат. Вийшло не дуже добре.
Якщо будете замовляти проект, то візьміть підпис кров'ю дружини і тещі, що плани не будете змінювати! Тільки, боюся, це вас не врятує при будівництві.
На цьому поки зупинюся, а планування, сходи та перекриття опишу в наступному пості.
