Теорія систем просторової навігації була розроблена ще в середині минулого століття, але що виходили на тій елементній базі пристрою ледве вміщалися в велика шафа. Завдяки розвитку сучасної мікроелектроніки власні координати тепер може визначити не тільки автомобіль, людина чи фотоапарат, але і собачка, що визирає з дамської сумочки. Сформована орбітальної супутникової угрупованням просторова координатна мережа і спираються на неї геолокаційні сервіси утворюють новий інформаційний шар, що доповнює реальний світ.

Особливо яскраво це доповнення видно на прикладі автомобільних навігаційних систем, що показують нам гідний наслідування приклад наполегливої руху до заздалегідь визначеної мети. І навіть пропущений поворот не є проблемою - система тут же прокладе новий маршрут, по ходу руху відкриваючи і показуючи нові відомості про навколишній світ.

Так, поїхавши на дачу в супроводі придбаного "Навітел Навігатора". я з подивом дізнався, що на прекрасно знайомої лісовій дорозі автомобіль перетинає невелику річку: влітку її не видно під травою, взимку - під снігом, і біля річки навіть є своє ім'я. Населені пункти, річки, озера, корисні об'єкти, небезпечні ділянки траси і навіть камери ДПС - все це відбивається в новому інформаційному просторі, надаючи розуму стійку опору і впевненість у правильності обраного напрямку.

Ти в "Матриці", Нео.

До теперішнього моменту розроблено велику кількість навігаційних програм, багато з яких представлені в розділі "Навігаційне ПО" каталогу "Софткей". Сучасні навігаційні програми пропонують готові, а також дозволяють розмістити власні об'єкти і точки інтересу (Points of interest або POI), відзначити улюблене місце риболовлі, мисливський будиночок або схованку, а потім поділитися координатами з друзями.

Так як місцевість і навколишні її об'єкти змінюються, карти доводиться періодично оновлювати. Постачальники навігаційних програм стежать за цим, випускаючи нові версії карт, однак може так виявитися, що ваша місцевість не охоплена картографами, для неї немає карт заданої точності або не вистачає якихось деталей або об'єктів. Тоді потрібну карту можна виправити або взагалі зробити самостійно, в чому нам дуже допоможе програма GPSMapEdit. розроблена Костянтином Галицьким. Цією програмою - вже більше семи років, проте вона розвивається і постійно поповнюється новими можливостями.

Можливості програми настільки великі, що обсяг статті не дозволяє охопити і малу їх частину Вони варті, мабуть, цілої книги, тому нам залишається тільки вказати двері в захоплюючий світ сучасної цифрової картографії. Для тих, хто зацікавився цією темою і не байдужий до географії, до вивчення рекомендуються посилання в кінці статті.

Ти Обраний, Нео.

Творчий картографічний процес може бути дуже різним і залежить від наявних матеріалів. Це можуть бути скановані копії паперових карт місцевості, взяті з Мережі координати об'єктів і шляхових точок ( "дер. Малинки" 38 ° 12'52.71 "в. Д. 56 ° 32'39.96" с. Ш.), Які вже залишилися позаду кимось маршрути (треки навігаторів) і навіть знімки карт Google. У будь-якому випадку створення карти зазвичай складається з наступних етапів:

отримання зображення місцевості у вигляді растрового зображення, наприклад сканування паперової карти;
прив'язка отриманого зображення до реальних координатам. Прив'язку найкраще виконувати в спеціальній програмі OziExplorer. вона умовно-безкоштовна, але для прив'язки зображення по двох точках цього вистачить;
завантаження прив'язаного зображення в GPSMapEdit;
малювання векторних об'єктів карти поверх растрової картинки, можливо із застосуванням інших об'єктів, таких як треки;
вивантаження готової карти в універсальний формат обміну GPS-інформацією (так званий "польський" формат) або відразу збереження у вигляді карти для потрібного пристрою;
завантаження карти в пристрій або конвертування універсального формату в файл карти певної навігаційної програми.

Для створення нашої першої карти ми скористаємося треком вже пройденого маршруту, а також картою "Яндекс". Знайдемо на сервісі "Яндекс.Карти" цікаву для нас місцевість, зробимо скріншот прямо з екрану комп'ютера, збережемо в файл і завантажимо картинку в OziExplorer за допомогою меню Load and calibrate map image (Завантажити та відкалібрувати зображення карти ").

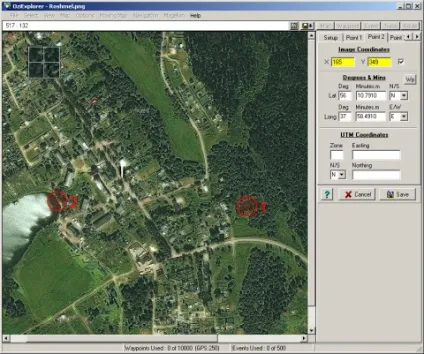

OziExplorer. Прив'язка картинки до координат

Не виходячи з браузера, знімемо координати двох характерних точок зображення місцевості за допомогою кнопки "Отримати інформацію". Для цього після натискання кнопки треба вказати курсором зі знаком питання на об'єкт, тоді зліва від карти "Яндекс" покаже географічні координати точки. Можна зробити і по-іншому. Так, для нашого експерименту я зняв координати прямо з екрану програми "Навітел" (див. Скріншот нижче).

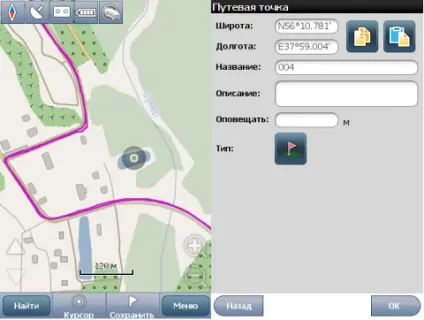

"Навітел Навігатор". Знімаємо координати точки

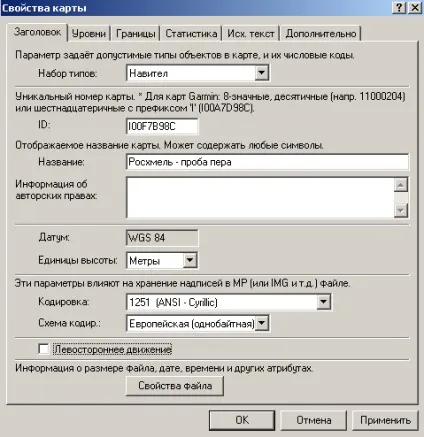

GPSMapEdit. Властивості нової карти

Встановимо набір типів об'єктів створюваної карти для відповідної навігаційної програми ( "Навітел", Garmin, RUSSA і деяких інших). Дамо ім'я нашій карті. Встановимо кодування для імен об'єктів. Створимо рівні деталізації карти. Остання настройка визначить, як буде виглядати карта при різному наближенні, а також скільки таких рівнів буде.

Тепер все готово і можна починати створювати об'єкти за допомогою інструменту "Створення об'єктів". Ось тепер починається кропітка, але дуже захоплююча робота. Процес малювання і розстановки об'єктів має свої особливості, про які я рекомендую почитати статтю на сайті www.gps-vdorogu.ru.

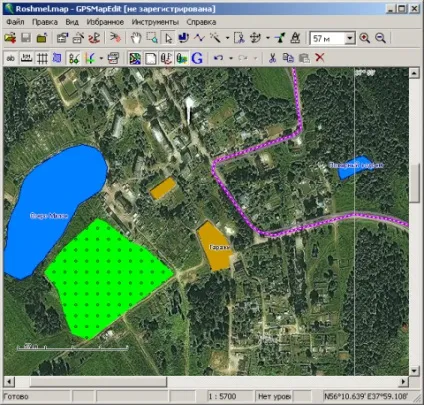

GPSMapEdit. Створюємо свою карту

В якості основних векторних примітивів використовуються точки, лінії і полігони. Кожному створеному об'єкту присвоюється код позначення типу об'єкта (водойму, дорога, будова і інші), щоб вони правильно позначалися на карті, а також назви. Для полегшення творчості можна використовувати інші наявні кошти, наприклад треки пройдених маршрутів. За допомогою меню "Файл" / "Додати" доповнимо об'єкти нашої карти заздалегідь знятим треком. А далі - все просто: виділимо трек за допомогою курсору-стрілки, клацнемо по ньому правою кнопкою і виберіть пункт меню "Перетворити в." / "Полілінія.". Програма запитає, якого типу об'єкт це буде, виберемо, наприклад, тип "Дорога", і трек перетвориться в векторну дорогу на карті. Після чого вийшла криву можна трохи підрівняти, якщо вона не зовсім точно збігається з фотографією. На скріншоті вийшов об'єкт "Дорога" виділено фіолетовим.

"Ласкаво просимо в реальний світ, Нео."

Взяти участь в наповненні інформаційного шару власного світу може кожен. Для цього достатньо взяти в руки навігатор і відзначити на його віртуальній карті улюблене місце або прокласти маршрут. Для тих, кому потрібно більше можливостей, хто хоче створити щось нове, програма GPSMapEdit відкриває двері в захоплюючий світ цифрової картографії. Ласкаво просимо!
