Спирається плити перекриття на цегляну стіну відео-інструкція по монтажу своїми руками, анкеровка,

Будівництво будинку таїть в собі безліч нюансів, про які багато початківці будівельники навіть і не знаю. Зокрема, одним з таких «підводних каменів» є вузол перекриттів, що представляє собою, цілу технологію, що відповідає за довговічність будинку.

Саме тому до вирішення даної проблеми необхідно підійти з усією відповідальністю, як мінімум ознайомитися з наслідками недбалого ставлення.

Вузол спирання плит на стіни - один з основних моментів при будівництві багатоповерхового будинку

Знайомство з вузлами перекриттів

Вузол спирання плити перекриття на цегляну стіну являє собою не що інше, як стик двох площин: вертикальної і горизонтальної. Багато приватні забудовники по-різному обіграли цей момент, але не завжди це виходить правильно, а вже тим більше надійно.

Тому, щоб уникнути несприятливих наслідків, пов'язаних з дорогим ремонтом, необхідно підготуватися заздалегідь.

Типи використовуваних матеріалів для перекриттів

Самі собою ці перекриття виготовляють із залізобетонних плит, найнадійніших з наявних матеріалів.

Ось тільки є деякі відмінності в виробничому процесі, це пов'язано з типом структури:

• Ячеістобетонние.
• Збірно-монолітна - найбільш популярна з усіх представлених.
• Виготовлена ​​на основі важких бетонів. Даний тип відноситься до багатьох матеріалів, так як домішки важких бетонів присутні в різних виробах.
• Багатопустотна.

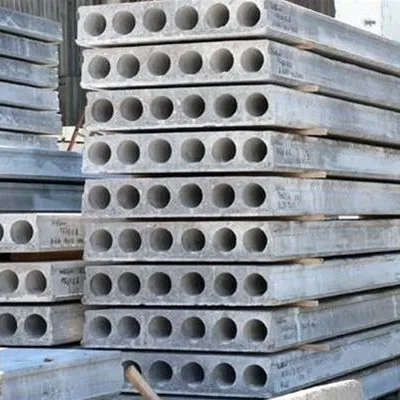

Даний тип плит відноситься до багатопустотних і збірним одночасно

Всі вищеописані перекриття цегляних будівель використовуються в певних умовах, залежать від плану споруди, здійснюваної навантаження і габаритів прольоту.

• Міжповерхові перекриття в цегляному будинку - використовуються для багаторівневих будинків. Вони монтуються в несучу стіну на спеціальну підкладку, що забезпечує надійну фіксацію вироби. При цьому дуже важлива глибина, з якою перекриття ляже на стіну.
• Горищний тип не відчуває настільки високих навантажень, тому монтується в стіну без підкладки.

До відома! Якщо ви вирішили зводити багатоповерховий цегляний будинок своїми руками, варто віддати свою перевагу перекриття зі збірних залізобетонних плит. Вони мають не тільки підвищену міцність, але і величезною несучою здатністю, а також, якщо так можна говорити, доступним монтажем.

Збірні залізобетонні плити, які використовуються при будівництві цегельного будинку

Ще одна особливість перекриття в житловому будинку - його здатність ізолювати приміщення від сторонніх звуків і берегти тепло. В даному випадку потрібно не тільки використання теплоізолюючих матеріалів з горищних боку перекриття, а й утеплення стику стін з стелею. Звичайно, якщо втрати тепла через покрівлю існують (див.також статтю Робимо дерев'яні перекриття в цегляному будинку самі).

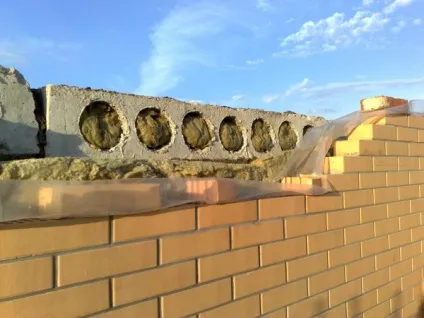

На фото - утеплення порожнистої плити за допомогою мінеральної вати і влагозащитной плівки на етапі будівництва будинку

Вузол спирання - знаходимо рішення

Щоб спирання плит перекриття на цегляні стіни змогло витримувати високі навантаження, мало використання міцних матеріалів, тут потрібно найбільш тонкий підхід.

• По перше. треба правильно розрахувати вузол спирання. Враховуйте, що він може бути реалізований тільки на несучу стіну, але ніяк не може бути пов'язаний з перегородкою.

Примітка! Кожен виріб (будівельний матеріал) має своє маркування, що вказує на її певні особливості: сейсмостійкість, несуча здатність і інші. Це стосується не тільки залізобетонної плити, але і цегли, використовуваних в якості несучих конструкцій. Наприклад, подвійний силікатна цегла М 150 - не найкраще рішення для зведення багатоповерхового будинку.

• По-друге. всі розрахунки і план вирішення проблеми необхідно звірити з ГОСТом 956-91 і додатковими проектними документами. В іншому випадку вам може бути відмовлено в будівництві.

Для прикладу ознайомтеся з маркуванням плит ПК 42.15-8Т, де ПК - перекриття з круглими порожнечами, 42.15 - габарити вироби в дециметрах (довжина 4180, ширина 1490). Цифра 8 - максимальна допустима навантаження на плиту, яка дорівнює 800 кгс / м2, а буква Т, наступна за 8 - індекс використовуваного важкого бетону для виробництва даної плити.

Є також і певна нормативу того, як має виглядати спирання плит перекриття на цегляну стіну - від 90 до 120 мм. Саме цей розмір варто витримувати, підлаштовуючись під нього.

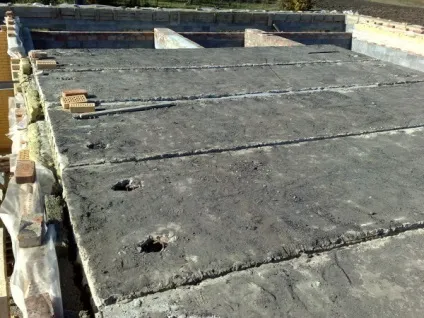

Приклад того, як здійснюється укладання перекриттів і подальша фіксація

Рекомендації до застосування

Ви повинні розуміти, що цей конструктивний вузол дуже важливий для всього будинку, і на етапі проектування і на етапі будівництва. Плюс до всього, слід прорахувати і ще один момент, який безпосередньо пов'язаний з надійністю перекриття - цегляна кладка, а точніше контакт стіни з фундаментом (Дізнайтеся тут, як робиться кладка перегородок з цегли).

Тут слід враховувати два основних моменти:

• Надійність фундаменту, яка повинна бути розрахована на високі навантаження. Необхідно уникнути тих місць, де фундамент може бути ослаблений, що призведе до нерівномірного усадки будови, внаслідок чого - викривлення перекриття.
• Ширина фундаменту ні в якому разі не повинна бути менше, ніж цегляна кладка. В такому випадку деформація несучих стін неминуча - навантаження перекриття позначиться на цеглинах, на ослабленні цементного розчину.

Орієнтуватися треба і на товщину плити по відношенню до товщини несучої стіни. І це за умови, що використовується якісний будівельну цеглу, який відповідає стандартам і ГОСТам.

Фіксація плит перекриття

Анкеровка плит перекриття в цегляному будинку використовується для посилення конструкції, підвищення міцності і зниження ймовірності деформації матеріалу. Даний спосіб вкрай важко здійснити своїми силами, тому краще довірити його професіоналам, хоч ціна може бути і неприємно високою. Головне в будівельній справі - надійність і довговічність.

Одна особливість, про яку варто знати - розташування анкерів можливо через плиту. Однак є і межа - 3 метри один від одного, це допустимий максимум.

До відома! Анкер використовується також для скріплення між собою збірних залізобетонних плит.

Тепер ви розумієте, що таке вузол спирання плити перекриття на цегляну стіну, що з ним пов'язано і на що він впливає. Саме тому ви можете убезпечити себе від будь-яких несприятливих моментів ще на етапі проектування.

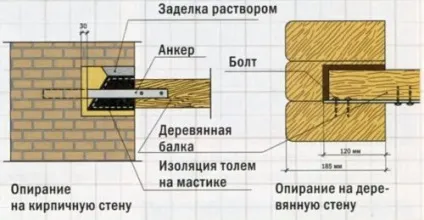

Наочна схема того, як правильно і як неправильно здійснювати спирання плит

Віддаючи собі звіт, необхідно стежити ще й за тим, як здійснюються роботи. Від якості і правильності виконання всіх етапів залежить кінцевий результат (читайте також статтю Види цегляної кладки і загальні принципи будівництва з цегли).

Важливо не тільки правильно укласти плити, але і звести фундамент, витримати час висихання розчину, зробити кладку цегли з мінімальною товщиною шва, як говори інструкція. Все це можна зробити самому, але якщо ви сумніваєтеся, то краще довірити роботу професіоналам.

Здавалося б, безглуздість, але те, що показано на малюнку - не рідкість при будівництві будинків
