Сонячна піч своїми руками
Уже настало літо і зовсім скоро яскраве сонце буде смажити щосили! Саме час згадати науку і використовувати сонячну енергію собі на благо. Одне з таких застосувань - це сонячна кухня.

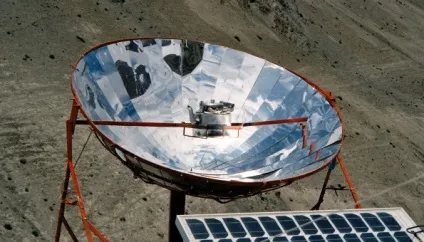

Багато що розвиваються, вже не одну сотню років варять каші без вогню: перша відома сонячна піч була зроблена швейцарцем на ім'я Хорас де Соссьюр ще в 1767 році (близько 250 років тому)! [На зображенні не она]
Тобто м ожно приготувати їжу не спалюючи паливо і без електричної енергії, а використовуючи лише сонячне випромінювання.
Для цього потрібно сконцентрувати промені сонця, тобто зібрати їх всі разом в одну точку, посиливши тим самим їх дію у багато разів. Це завдання виконують так звані оптичні концентратори, які вдають із себе увігнуту дзеркальну поверхню.
У цій статті ми розповімо про двох конструкціях сонячної печі з легкодоступних матеріалів, а саме з картону і алюмінієвої харчової фольги.
В основному, в світі, при використанні подібних конструкцій, основний упор робиться на приготуванні їжі, або знезараження води без використання вогню. Зараз сонячні кухні використовуються від жарких пустель Африки до лісів Канади. У Республіці Білорусь такі кухні можуть реально працювати приблизно 5-6 місяців на рік (поки яскраво світить сонце).
Модель 1.Солнечная кухня «Параболічна тарілка»
Ця конструкція являє собою звичайне увігнуте дзеркало, що збирає промені в своєму фокусі. Зовсім необов'язково добиватися ідеальної геометрії такого дзеркала, тому що у фокусі зазвичай розташована досить велика за площею каструля.
Особливість таких кухонь є велика температура нагріву "цілі". Тобто її зручно використовувати, коли потрібно швидко, як на звичайній плиті, приготувати відносно невелика кількість їжі.
Недоліками такої конструкції є: необхідність стежити за сонцем (доводиться повертати дзеркало приблизно раз в півгодини), і можливість отримання опіків очей і рук при необережному поводженні.
Незважаючи на гадану складність виготовлення відбивача, він також дуже простий і може бути виготовлений з картону і фольги. Приклад і послідовність складання одного з варіантів, показані на малюнках нижче.
Малюнок 1. Загальний вигляд параболічного дзеркала грубки.
Малюнок 2. Раскройка одного з пелюсток. Всього 12 шт.
1) Пелюстки з картону спочатку з'єднують по довгій стороні.
2) Потім з'єднують внутрішню частину отриманої тарілки-концентратора в кільце і обклеюють фольгою зсередини.
3) Стягують дротом або мотузкою підставу.

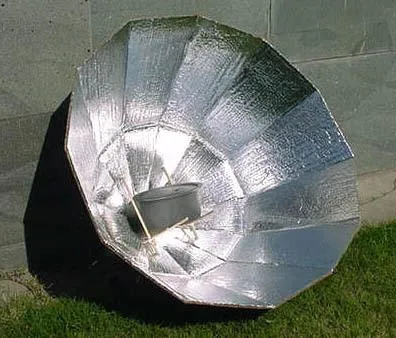

4) Ось, що виходить в результаті (вид зовні і зсередини).
5) Далі робимо підставку для каструлі.
Для цього проробляємо 4 отвори в нижній частині нашої грубки. У ці отвори наскрізь вставляємо палички 35 см в довжину.
Потім наклеюємо зверху вставлених паличок шматочки картону для додаткової жорсткості. Також непогано б закрутити на кінцях паличок гумку або дріт, щоб палички не вискочили.
Потім прикручуємо ще дві палички зсередини поперек за допомогою дроту. Вийшла підставка для каструлі.
Наша сонячна кухня готова! Можна приступати до тестування.
Модель 2. Панельна модель сонячної кухні

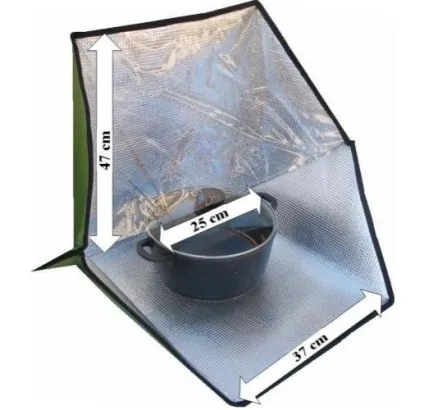

Ось таку сонячну піч продають в магазині за 86 $.
Ми ж розповімо як зробити таку грубку самому витративши не більше 2 $.
Панельна схема сонячної печі є найбільш простий по конструкції, і являє собою дзеркало-концентратор, що складається з декількох плоских дзеркал-панелей і каструлі, яка теплоізольована від навколишнього повітря звичайним поліетиленовим пакетом.
Нижче дана форма однієї з реальних відпрацьованих конструкцій подібних печей. Нагадаю, як дзеркало використовується звичайний картон з наклеєною на одну його сторону алюмінієвою фольгою.

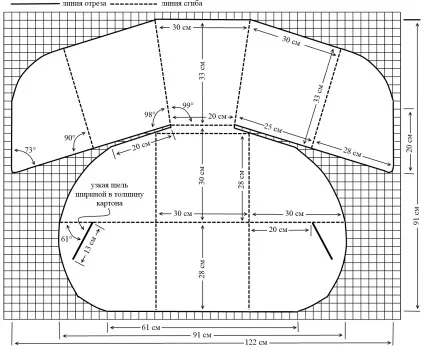

Форма дзеркала для панельної сонячної печі.

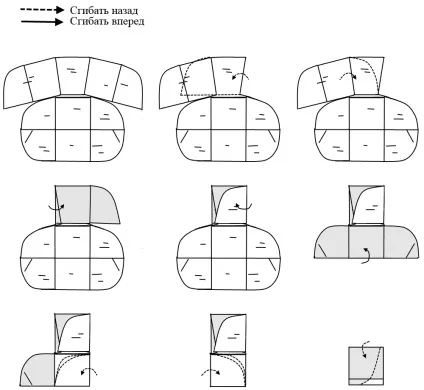

Особливістю даної конструкції, є можливість її складання в компактний блок розмірами, приблизно, 33х33 см.

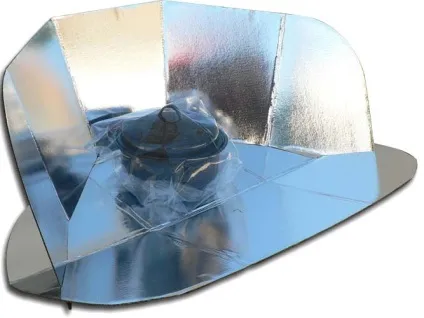

А ось як грубка виглядає в готовому вигляді.
