Слоти розширення AGP, AGP Pro і PCI Express

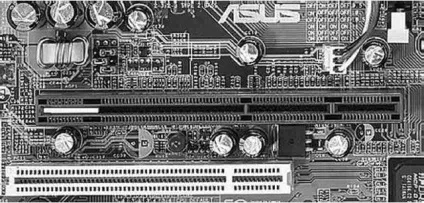

Нагадаю, як відрізнити роз'єми PCI, AGP і PCI-E:
• білий слот - шина PCI;
• коричневий слот - шина AGP;
• чорний слот - шина PCI Express.
Таблиця 11.2. СтандартиAGP [9]

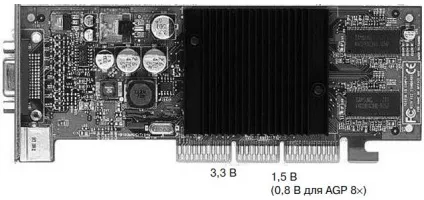

Існують дві модифікації слота AGP Pro:
З приводу сумісності з AGP можна відзначити наступне:
Тепер поговоримо про шину PCI-E. Не потрібно плутати її з шиною PCI-X. PCI-X - це модифікація шини PCI64 (64-розрядної версії шини PCI), вона не має ніякого відношення до шини PCI-X.
Детально шина PCI та її модифікації розглядалися в розділі 3, зараз ми згадаємо основні факти про PCI-E:
• максимальна (пікова) пропускна здатність шини PCI-E 1x становить 0,5 Гб / с;
• існують модифікації PCI Express 1x, 2x, 4x, 8x, 12x, 16x, 32x;
• всі плати PCI Express сумісні між собою, головне, щоб встановлювана плата фізично встановлювалася в слот розширення.
Секрети апаратного прискорення

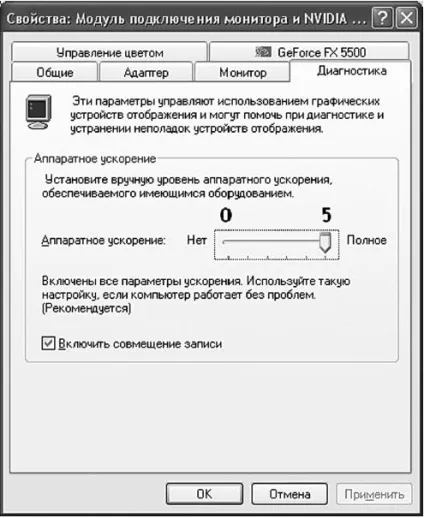

Зайдіть в Панель управління і запустите аплет Екран. У вікні Властивості. Екран перейдіть на вкладку Параметри і натисніть кнопку Додатково. У вікні перейдіть на вкладку Діагностика. На ній ви побачите повзунок Апаратне прискорення. який можна встановити в одне з шести положень (рис. 11.6). Хоча Windows і виводить підказки, поговоримо про них докладніше.
Положення 1 використовується, коли є проблеми з графічними драйверами. Використовується тільки базове прискорення. Вирішити проблеми допоможе оновлення драйверів.
Положення 2 говорить про проблеми з тривимірним прискоренням. Прискорення DirectX, DirectDraw і Direct3D буде відключено. Зазвичай допомагає переустановка DirectX. Останню версію DirectX можна завантажити на сайті www.microsoft.com.
Положення 3 свідчить про проблеми з драйвером монітора - поновіть їх, і проблема зникне.
Положення 4 вимагає оновлення драйверів миші. Зазвичай така проблема може виникнути з нестандартною мишею, наприклад з USB-мишею або бездротовою мишею. Потрібно оновити драйвер миші.
Останнє положення (5) відповідає нормальному режиму роботи, використовується повне прискорення.

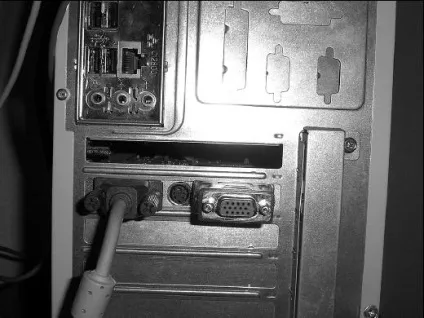

Підключення двох моніторів
Далі потрібно відкрити аплет Екран панелі керування та налаштувати параметри двох моніторів. Ви можете налаштувати режим DualView, при якому один монітор буде продовженням іншого (рис. 11.9). Досить цікавий режим. У ньому на одному моніторі можна запустити фільм, а на другому - 1C і робити квартальний звіт (правда, це не зовсім вдала ідея!), Можна навіть перетягувати вікна з одного монітора на інший. Програмна настройка зазвичай проблем не викликає, але якщо ви заплуталися, відвідайте наступну сторінку:
Звукова плата - невід'ємна частина сучасного комп'ютера, що використовується для відтворення звуку. У цьому розділі ми поговоримо про розвиток і різних типах звукових плат.
