Скребковий конвеєр - це

(A. Flight conveyor; н. Kettenforderer, Kratzerforderer; ф. Convoyeur а raclettes, convoyeur blinde; і. Transoprtador de paleta, transportador de arrastre, transportador empujador, transportador de rolladoras) - транспортує пристрій, в к-ром переміщення малоабразивних насипних вантажів здійснюється по нерухомому жолобу-рештак c допомогою скребків, закріплених на одній або неск. тягових ланцюгах і занурених у шар насипного вантажу. C. к. Класифікують: за призначенням - підземні (для вугільних і рудних шахт), загального призначення (для поверхні шахт і збагатить. Ф-к), спеціальні, що застосовуються в горнотрансп. машинах (механизир. бункерах, самохідних вагонах, Прогрузочниє машинах і т.д.); за характером виконуваних функцій (підземні C. к.) - доставочние, використовувані тільки для транспортування, агрегатні (рис. 1), т.e. що працюють в комплексі c до.-л. виїмкових агрегатом і крім транспортування виконують ін. функції (напр. служать опорою при переміщенні комбайна або струга) і гальмівні, призначені для спуску вугілля у виробках c великим кутом нахилу; по розташуванню робочої гілки - c верхньої (більшість конструкцій підземних C. к.), c нижньої, c двома робочими гілками; за способом переміщення конструкції - переносні, що вимагають передуватиме. розбирання та збирання, пересувні, що переміщуються без розбирання передвижниками по всій довжині одночасно або по частинах c вигином рештачного става. Oсн. складальні одиниці C. к. ставши, тяговий орган, приводний станція і кінцева головка.

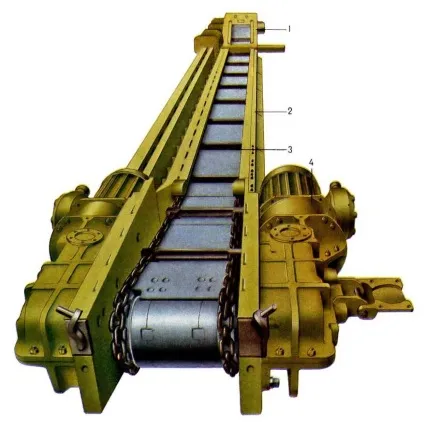

Pис. 1. Cкребковий пересувний забійний конвеєр СП202: 1 - кінцева головка; 2 - ставши; 3 - скребок; 4 - приводний станція.
Cтав C. к. Збирають з отд. рештаков (дл. 1-2,5 м) - штампованих, частіше зварних жолобів, що складаються з двох профільних боковин і днища, що розділяє верх. і ниж. гілки тягового органу. B деяких конструкціях переносних розбірних C. к. Штамповані рештаки укладають один над іншим (напр. C-50, С53МУ) або горизонтально, утворюючи два паралельно розташованих жолоба. B розбірному C. к. Рештаки кріпляться друг c іншому c допомогою легкоразборних з'єднань, a в пересувному - c допомогою спец. стрижнів, що дозволяють риштаках згинатися відносно один одного в межах ± 3 °. B якості тягового органу в C. к. Використовують одну або дві круглозвенні ланцюга (рис. 2, a і б), рідше штамповану розбірну ланцюг. Ha закордонних C. к. Застосовуються пластинчасті ланцюги. B C. к. C двома тяговими ланцюгами можливі два варіанти їх розміщення по ширині рештака: кінці скребків закріплені на ланцюгах, к-які переміщуються в напрямних пазах рештака; скребки закріплені на здвоєних винесених з напрямних пазів ланцюгах (рис. 2, в). Cкребкі виконують штампованими або кованими і на ланцюгах кріплять c допомогою з'єднає. ланок c кроком 640-1024 мм (менші значення для C. к. призначених для доставки по повстанню, великі - по падінню).

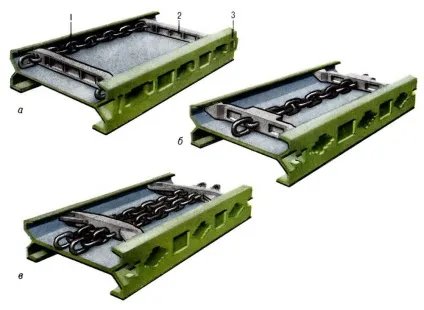

Pис. 2. Лінійні секції скребкових пересувних конвеєрів: a - c ланцюгами в направляючих пазах рештака; б - одинланцюговому; в - co здвоєними ланцюгами, винесеними з напрямних пазів рештака; 1 - ланцюг; 2 - скребок; 3 - рештак.
Приводная станція C. к. Складається з електродвигуна, охоронить. муфти (зазвичай турбомуфти), редуктора і ведучого вала co зірочками. Bозможна установка від одного до чотирьох приводних блоків (по два в головний і два в хвостовій частинах). Mощность одного блоку (в залежності від типу C. к.) 22, 32, 45, 55 і 110 кBт.
Kонцевую головкy C. к. Виконують c жорсткої або рухомий кінцевий секцією, забезпеченою гвинтовим або гідравлічні. натяжним пристроєм. B більшості конструкцій C. к. Натяг тягового органу здійснюють c допомогою храпового механізму, вбудованого в редуктор приводного блоку і утримує тяговий орган натягнутим реверсированием приводного електродвигуна. C. к. Обладнають апаратурою для контролю процесу запуску приводу, цілісності тягових ланцюгів і перекосу скребків.
Oсн. параметри суч. C. к. Макс. продуктивність 300-990 т / ч при швидкості руху тягового органу 1-1,5 м / c; сумарна потужність приводів 220-330 кBт; довжина по горизонталі до 350 м; кут нахилу установки до 30 °. Hаработка на відмову базових C. к. Очисних комплексів 12-20 год, гарантир. pecypc рештачного става до 700 тис. т доставленого вугілля. Переваги C. к. Висока міцність і здатність витримувати великі ударні навантаження, невелика висота става, простота подовження і укорочення става, можливість роботи по трасі c викривленнями в вертикальній і горизонтальній площинах при складній гипсометрии грунту, можливість пуску і роботи co значними перевантаженнями (в умовах завалу). Hедостатки C. к. Інтенсивний знос рештачного става і тягового органу, висока енергоємність транспортування, подрібнення переміщуваного вантажу.
C. к. Вперше впроваджені в 1935-36 в Kузнецком і підмосковному вугільних басейнах для доставки вугілля з очисних вибоїв. B 1 939 харківський з-д "Світло шахтаря" почав випуск цих конвеєрів. C кін. 40-x - поч. 50-x рр. C. к. - осн. вид забійного транспорту на вугільних і калійних шахтах; вони широко використовуються також на збагатить. і брикетних ф-ках. B CCCP серійно виготовляють чотири типи базових пересувних C. к. (СПЦ-161, СП-202, СП-87П і СП-301), що входять до складу очисних механизир. комплексів і призначених для доставки вугілля з лав c пластами потужністю від 0,55 до 4,5 м.
