Склад електроліту і його приготування - зроби сам (знання) 1990-02, сторінка 42

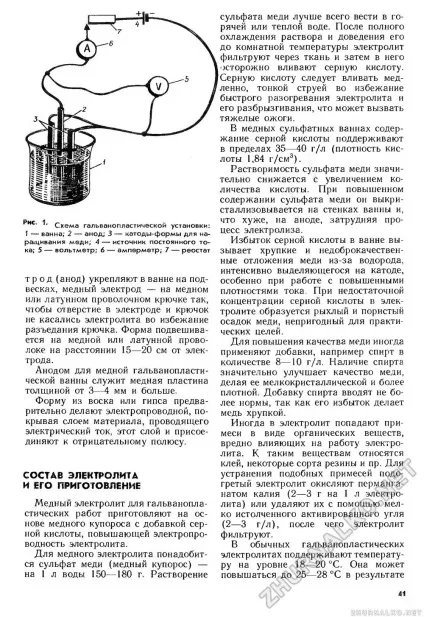

Схема гальванопластіческоі установки: 1 - ванна; 2 - анод; 3 - катоди-форми для нарощування міді; 4 - джерело постійного струму; 5 - вольтметр; 6 - амперметр; 7 - реостат

тр од (анод) зміцнюють у ванні на підвісках, мідний електрод - на мідному або латунном дротовому гачку так, щоб отвір в електроді і гачок не торкалися електроліту щоб уникнути роз'їдання гачка. Форма підвішуючи ється на мідної або латунної дроту на відстані 15-20 см від електрода.

Анодом для мідної гальванопластичного ванни служить мідна пластина товщиною від 3-4 мм і більше.

Форму з воску або гіпсу предва-рчтельно роблять електропровідною, покриваючи шаром матеріалу, який проводить електричний струм, цей шар і приєднують до негативного полюса.

СКЛАД ЕЛЕКТРОЛІТУ І ЙОГО ПРИГОТУВАННЯ

Мідний електроліт для гальванопластіческіх робіт готують на основі мідного купоросу з добавкою сірчаної кислоти, що підвищує електропровідність електроліту.

Для мідного електроліту знадобиться сульфат міді (мідний купорос) - на 1 л води 150-180 м Розчинення

сульфату міді найкраще вести в го рячей або теплій воді. Після повного охолодження розчину і доведення його до кімнатної температури електроліт фільтрують через тканину і потім в нього обережно вливають сірчану кислоту. Сірчану кислоту слід вливати повільно, тонким струменем, щоб уникнути швидкого розігрівання електроліту і його розбризкування, що може викликати важкі опіки.

Розчинність сульфату міді значно знижується зі збільшенням кількості кислоти. При підвищеному вмісті сульфату міді він викристалізовується на стінках ванни і, що гірше, на аноді, ускладнюючи процес електролізу.

Надлишок сірчаної кислоти у ванні викликає тендітні і недоброкачествен ні відкладення міді через водню, інтенсивно виділяється на катоді, особливо при роботі з підвищеними густиною струму. При недостатній концентрації сірчаної кислоти в електроліті утворюється пухкий і пористий осад міді, непридатний для практичних цілей.

Для підвищення якості міді іноді застосовують добавки, наприклад спирт в кількості 8-10 г / л. Наявність спирту значно покращує якість міді, роблячи її мелкокристаллической і більш щільною. Добавку спирту вводять не більше норми, так як його надлишок робить мідь крихкою.

Іноді в електроліт потрапляють домішки у вигляді органічних речовин, що шкідливо впливають на роботу електроліту. До таких речовин відносяться клей, деякі сорти гуми та ін. Для усунення подібних домішок підігрітий електроліт окислюють перманга-НАТОм калію (2-3 г на 1 л електроліту) або видаляють їх за допомогою товченого запашного активованого вугілля (2-3 г / л) , після чого електроліт фільтрують.

У звичайних гальванопластіческіх електролітах підтримують температуру на рівні 18-20 ° С. Вона може підвищуватися до 25-28 ° С в результаті
