Скачки і перепади напруги при обриві нуля.

Останнім часом, все частіше можна почути слова: стався обрив нуля, відбулося отгоранія нуля, нуль обірвався, нуль отгорел, внаслідок обриву нуля погоріла вся техніка в квартирах.

Думаю, що для більшості людей, поєднання слів "обрив нуля" і "отгоранія нуля", ні про що не говорить. Єдино, що зрозуміло - в результаті обриву нуля, виходить з ладу побутова техніка.

Так що ж це таке - обрив нуля, і чому через нього згоряють електроприлади?

Обрив нуля - це технічний термін, що означає відсутність контакту нульового робочого провідника, в трифазних мережах з глухозаземленою нейтраллю. Обрив нуля або його отгоранія, може статися при короткому замиканні, перевантаженні або поганому контакті в місцях з'єднань.

При обриві нуля, наприклад, в загальному щиті багатоквартирного будинку, на трансформаторній підстанції, від якої живиться цей будинок або в електрощитку на сходовому майданчику, в електролінії, розташованої після цього обриву, відбувається перекіс фаз. При цьому в одну частину квартир може надходити підвищена напруга, а в іншу - знижений.

Підвищена напруга, небезпечно для будь-якої побутової техніки. А ось при зниженій напрузі, виходить з ладу техніка, в якій є електродвигуни - це холодильники, кондиціонери, спліт-системи, витяжки, вентилятори і т.д.

Давайте розберемося, чому при обриві нуля, в електричних мережах з'являються великі перепади напруги.

Припустимо, що обрив нуля, стався в електрощиті на сходовому майданчику, на якій розташовано три квартири.

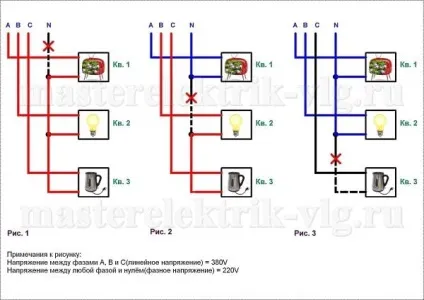

На малюнку нижче, я намалював спрощену схему підключення цих квартир від різних фаз і три варіанти обриву нуля в електрощиті на сходовому майданчику.

Припустимо, що в першій квартирі (Кв. 1), в момент обриву нуля, був включений телевізор. У другій (Кв. 2) - одна, єдина лампочка, а в третій (Кв. 3) - електрочайник.

Червоним кольором позначені шляху протікання струму в ланцюгах, в яких, при обриві нуля, буде відбуватися перекіс фаз. Синім - ланцюги, в яких після обриву нуля нічого не зміниться.

У перших двох варіантах (Рис. 1 і Рис. 2), обрив нуля, призведе до перекосу фаз. А ось в третьому варіанті (Рис. 3), при обриві нуля, просто знеструмиться квартира "Кв. 3".

При перекосі фаз від обриву нуля, напруга, що надходить в кожну з квартир, безпосередньо залежить від сумарної потужності споживачів, підключених в цих квартирах до електромережі.

Між варіантами обриву нуля зображеними на перших двох малюнках (рис. 1 і рис. 2), є одна принципова відмінність поведінкового характеру напруги живлення.

Наприклад, якщо в схемі обриву нуля, зображеної на рис. 1, у всіх трьох квартирах, будуть включені приблизно однакові по потужності споживачі, то і напруга на кожну з квартир, буде надходити, з дуже невеликими відхиленнями від 220 вольт.

Тобто, обрив нуля в цьому випадку, практично, ні як не буде себе проявляти.

А в схемі обриву нуля зображеної на рис. 2, при тих же умовах, тобто - при однаковій потужності споживання в квартирах "кв. 2" і "кв. 3", що надходить в кожну з цих квартир напруга, приблизно дорівнюватиме 190 вольт.

Ну а реакція напруги на зміну споживаної потужності, і в схемі з рис. 1, і в схемі з рис. 2, приблизно буде однаковою.

Якщо в будь-який з цих квартир, які опинилися підключеними по схемі з обірваним нулем, споживана потужність в кілька разів збільшиться чи зменшиться, то це тут же відіб'ється на що надходить у кожну з квартир напрузі. У квартирах з більшою споживаної потужністю воно значно впаде, а в квартирах з меншою споживаної потужністю, навпаки, збільшиться.

Для того щоб показати все більш наочно, на наступному малюнку, я розгорнув схему другого варіанту обриву нуля (Рис. 2) з попереднього малюнка, прибрав все зайве і залишив на ньому тільки ланцюг, яка в результаті обриву нуля, виявиться під напругою 380V.
