СИСТЕМА З'ЄДНАННЯ ТРУБОК холодильного ОБЛАДНАННЯ LOKRRING

В даний час в практиці роботи центрів з обслуговування холодильного устаткування набула поширення система LOKRING, яка не потребує "гарячої" обробки з'єднуються трубок. З'єднання трубок за допомогою системи LOKRING просто у виконанні і відрізняється високою надійністю.

Щорічний випуск сполучних втулок цієї системи складає понад 20 млн. Одиниць. LOKRING застосовується при ремонті холодильників, морозильників, побутових та автомобільних кондиціонерів. Важливою перевагою системи LOKRING є можливість її застосування при ремонті холодильних контурів з вуглеводневими холодоагентами, коли принципова пожежна безпека операцій. Розглянемо LOKRING виробництва італійської фірми SAQUA (сайт в Інтернеті www.saqua.it). Продукція даної фірми відрізняється широкою номенклатурою з'єднувальних муфт і аксесуарів.

Випускаються з'єднувальні муфти з латуні (Ms) і алюмінію (Al), на різні зовнішні діаметри з'єднуються трубок. У таблиці наведено приклади позначення з'єднувальних муфт з латуні для стику трубок рівного діаметра (маркування NK).

Як видно з таблиці, для позначення муфт використовується округлений діаметр соединяемой трубки в мм.

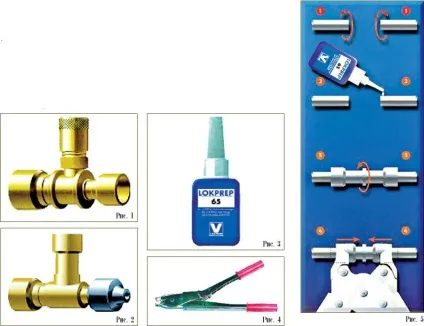

Послідовність дій при виконанні з'єднання (рис. 5):

1. Очищають і знежирюють з'єднуються трубки. Видаляють залишки фарби за допомогою "оксамитової" шкурки. Щоб уникнути утворення поздовжніх подряпин на трубках зачистку виробляють тільки обертовими рухами.
2. Змочують кінці з'єднуються трубок герметиком.
3. Щільно вставляють з'єднуються трубки в муфту LOKRING. Для кращого заповнення герметиком зазорів між трубкою і муфтою провертають кожен стик на повний оборот.
4. обжимаються з'єднання до упору за допомогою спеціальних кліщів.
