Система вимірювання кількості нафти СВКН

Артикул: УУН
Бренд: АТ "ІПФ" СібНІІ "

СВКН призначені для вимірювання кількості та якості нафти і нафтопродуктів # 40; ШФЛУ, стабільний конденсат, нафта товарна і сира # 41; при комерційному і оперативному обліку. Технологічна частина в складі: блоку фільтрів, блоку вимірювальних ліній і блоку контролю якості виготовляється в АТ ІПФ «Сібнефтеавтоматіка» в блочно-модульному виконанні. Кожен блок виконується в залізничних габаритах на рамних підставах. СВКН виконується як відкритого виконання # 40; на рамах # 41 ;, так і в опалювальних блок-боксах.

ПРИЗНАЧЕННЯ

Вузол обліку нафти (СВКН) являє собою цілий комплекс вимірювальних приладів і спеціального обладнання, яке призначене для вимірювання фізичних та хімічних параметрів нафтової суміші. За допомогою даного вузла проводяться вимірювання масової витрати, тиску і температури природного матеріалу. Обчислювальні вузли можуть встановлюватися в різних точках контрольованого нафтового потоку. Стаціонарний вузол обліку нафти використовується на промислових об'єктах з метою оперативного підрахунку суміші.

Конструкція вузлів обліку нафти

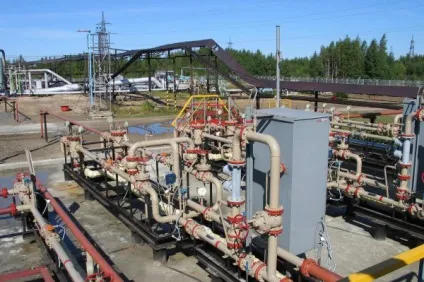

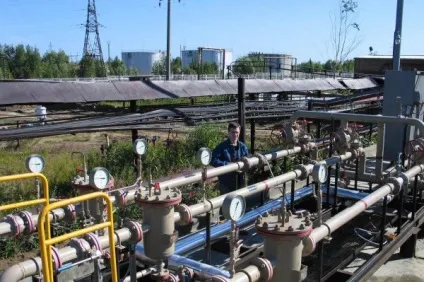

Сучасний вузол обліку витрати нафти найчастіше встановлюється на відкритому просторі або в окремому приміщенні. Все обладнання монтується на окремих залізобетонних платформах, які обладнані кріпильними елементами і закладними деталями.

Стаціонарна система вимірювання кількості нафти має наступні механізмами:

Блок вимірників - містить датчики контролю;
Блок якості - включає в себе автоматичний забірний механізм для дослідження нафти;
Перевірочні системи;
Вимірювально-обчислювальні механізми;
Додаткове обладнання - запірна арматура, фільтри та інше.

Комплексний комерційний вузол обліку витрати нафти відповідає всім державним технічним вимогам, а також має вбудований захист навколишнього середовища. Загальна конструкція СВКН має високу стійкість до негативних впливів, підвищеним температурним режимам і механічних пошкоджень. Залежно від кліматичних умов місцевості система вимірювання кількості нафти може бути виготовлена з відкритого типу або в спеціальному захисному боксі.

функції СВКН

Універсальна система вимірювання кількості нафти в Тюмені призначена для повного контролю витрат нафти, стеження за її температурою, тиском і загальним фізико-хімічним станом. Дані станції необхідні для створення спеціальних комерційних і оперативних обліків на різних виробничих підприємствах.

Основні функції СВКН:

отримання всіх відомостей про нафту;
контроль витрати;
відстеження стану нафти;

Окремий комерційний вузол обліку нафти може бути змонтований на будь-якому типі промислового об'єкта з урахуванням особливостей його конструкції.

Як СОІ (Системи обробки інформації) застосовуються вимірювальні комплекси, сертифіковані і внесені до Державного Реєстру Системи сертифікації засобів вимірювань.

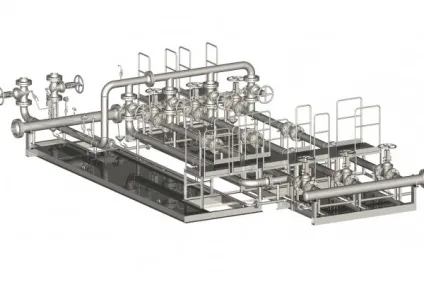

Технологічна частина (в складі блоку фільтрів, блоку вимірювальних ліній і блоку контролю якості) виготовляється в АТ ІПФ «Сібнефтеавтоматіка» в блочно-модульному виконанні. Кожен блок виконується в залізничних габаритах на рамних підставах.
СВКН виконується як відкритого виконання (на рамах), так і в опалювальних блок-боксах. На майданчику замовника блоки збираються між собою згідно з технологічною схемою. Єдиної є і дренажна система. Силова і контрольна кабельна розведення всередині блоків монтується на заводі і виводяться на вибухозахищені клемні коробки. Всередині блок-боксів встановлюються сигналізатори загазованості і пожежі, вибухозахищені Електроотопітелі, освітлювальна арматура і вентилятор.

вимірюваного середовища

Нафта або товарна, стабільний конденсат, ШФЛУ.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Межа основної зведеної похибки вимірювання маси брутто нафти: при комерційному обліку ± 0,25%; при оперативному обліку ± 0,5% (при обводнення до 30%) і ± 1,0% (при обводнення більше 30%)

Умовний прохід вхідного і вихідного колекторів від 80 до 400 мм

Умовний діаметр перетворювачів витрати рідини: турбінних 50, 80, 100, 150 мм; масових 50, 80, 100, 150 мм.

Кількість вимірювальних ліній від 3 до 10
