Система опалення з поліпропілену своїми руками для приватного будинку і квартири

Труби в системі опалення мають ключове значення. Від них залежить швидкість руху гарячої води, теплові втрати і гідравлічний опір в теплопостачанні. Поряд зі сталевими і мідними трубопроводами широке застосування отримали полімерні. Як зробити систему опалення з поліпропілену своїми руками для приватного будинку і квартири? Для відповіді на це питання слід ознайомитися з характеристиками цього матеріалу.

Властивості опалювальних труб з поліпропілену

Армована поліпропіленова труба

Для виготовлення цього типу полімеру використовується полімеризовані етилен і пропілен. Як поліпшення експлуатаційних якостей слід вибирати армований поліпропілен для опалення. У ньому присутній шар підсилювача, що зберігає жорсткість конструкції при впливі високих температур.

Перед тим як зробити водяне опалення своїми руками з поліпропілену необхідно дізнатися технічні якості цих труб. На відміну від зшитого поліетилену вони не пропускають молекули кисню, мають найменшу питому масу при досить високих міцності.

Правильно встановлене опалення з поліпропілену своїми руками буде мати такі властивості:

• Високий ступінь теплоізоляції. Це дозволяє зменшити теплові втрати в магістралях. Але при цьому не можна розраховувати на тепловіддачу трубопроводів в теплопостачанні;
• Гладка внутрішня поверхня забезпечує мінімальні гідравлічні втрати. Це також сприяє відсутності накипу і відкладень, властивих сталевих магістралей;
• Досить хороші показники максимального тиску і температури. Двотрубна система опалення з поліпропілену буде нормально функціонувати при скачках тиску до 20 атм. і при впливі гарячого теплоносія зі ступенем нагрівання до + 90 ° С;
• Мінімальні вимоги для монтажу і ремонтопридатність трубопроводів. При наявності спеціального паяльника аварійні ситуації можна вирішити самостійно.

Так як монтувати опалення з поліпропілену можна застосувавши призначені для цього труби - слід попередньо ознайомитися з прийнятою класифікацією. При неправильному виборі моделі ймовірність розгерметизації опалення буде досить висока.

До того як зробити опалення з поліпропілену необхідно розрахувати оптимальний тепловий режим системи. Він не повинен перевищувати експлуатаційні параметри полімерних труб.

Види поліпропіленових труб для теплопостачання

Маркування поліпропіленових труб

Професійний монтаж опалення з поліпропілену починається з вибору труб. Вони відрізняються не тільки діаметром і товщиною стінок, а й іншими технічними якостями.

По-справжньому якісне опалення приватного будинку своїми руками з поліпропілену можливо тільки при застосуванні відповідних труб. Практично всю інформацію про їх властивості можна дізнатися з маркування, нанесеної на зовнішню поверхню. Деякі з пунктів не потребують розшифрування. Але особливу увагу слід приділити таким параметрам:

• Матеріал виготовлення. Для труб опалення використовується поліпропілен марки PP-R. Він відрізняється термостійкістю. Крім нього можна зустріти труби марок PPH і PPB. З їх допомогою можна організовувати систему холодного водопостачання;
• Номінальний робочий тиск. Позначається символами PN-10 (16,20 або 25). Для автономного теплопостачання можна встановлювати поліпропілен армований скловолокном для опалення PN-20. У централізованих системах рекомендується монтаж трубопроводів PN-25 через можливих стрибків тиску;
• Діапазон діаметрів, товщини стінок і максимально допустимого температурного впливу. Дані можна взяти з таблиці, представленої нижче.

Діапазон діаметрів, мм

Максимальна температура води, ° С

Всі труби з поліпропілену для опалення повинні мати шару не. Він виготовляється з алюмінієвої фольги або скловолокна. Останні характеризуються більш високою надійністю, але і більшою ціною. При порушенні технології нанесення алюмінієвої фольги можливо відділення від її поверхні зовнішнього або внутрішнього шару.

Це явище досить часте для виробів кустарного виробництва. Тому краще придбання армованого поліпропілену для опалення з використанням скловолокна.

Існує кольорове маркування полімерних виробів. У поліпропілену армованого скловолокном для опалення на поверхні будуть червона поздовжня смуга, що означає можливість використання в теплопостачанні.

Комплектуючі та правила пайки труб з поліпропілену

Види фітингів для поліпропіленових труб

З'єднання полімерних труб може виконуватися кількома способами - пайкою, роз'ємними або нероз'ємними фітингами, склеюванням. Для установки водяного опалення своїми руками з поліпропілену найкраще підійде дифузійна зварювання. Основним з'єднувальним елементом в цьому випадку є фітинги.

Важливо, щоб якість придбаних компонентів не поступалося трубах. Всі фітинги для труб з поліпропілену для опалення не мають армування. Це компенсується більш товстою стінкою. Вони відрізняються зовнішнім виглядом і областю застосування:

• Муфти. Призначені для з'єднання окремих труб в єдину магістраль. Можуть бути як одного діаметра, так і перехідними для стикування трубопроводів з розливним перетином;
• Куточки. Область застосування - виготовлення кутових ділянок магістралей;
• Трійники і хрестовини. Необхідні для поділу магістралі на кілька окремих контурів. З їх допомогою робиться колектор для опалення з поліпропілену;
• Компенсатори. Гаряча вода провокує температурне розширення трубопроводів. Тому перед тим як злити опалення з поліпропілену слід встановити компенсаційні петлі, які не дають з'явитися поверхневому натягу в магістралі.

Перед початком процесу пайки рекомендується розрахувати кількість всіх витратних матеріалів: труб, фітингів і запірної арматури. Для цього складається схема теплопостачання із зазначенням комплектації кожного вузла.

Під час монтажу опалення з поліпропілену необхідно застосовувати спеціальний тип запірної арматури, призначеної для пайки.

Самостійна пайка поліпропіленових труб

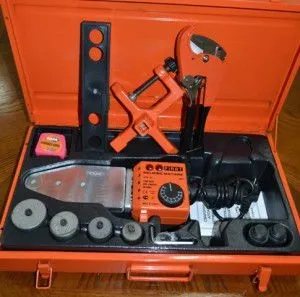

Набір інструментів для пайки поліпропіленових труб

Для того щоб зробити опалення з поліпропілену слід придбати мінімальний набір інструментів. У нього входять паяльник для труб, спеціальні ножиці і торцеватели. Останній необхідний для зачистки патрубків від армуючого шару в районі пайки.

Перед паянням опалення з поліпропілену слід відрізати потрібний розмір труби. Для цього призначені спеціальні ножиці з підставою для патрубка. Вони забезпечать рівний зріз без перекосу.

Для самостійного монтажу опалення з поліпропілену потрібно виконати наступні дії:

1. Знежирити місце пайки на патрубках.
2. За допомогою торцеватели видалити армуючої прошарок із зони нагріву.
3. Включити паяльник і виставити його на певну температуру.
4. Після нагріву дзеркала встановити патрубок і муфту в насадки. Не можна робити осьові обертання під час нагрівання поліпропілену.
5. Після певного проміжку часу зістикувати патрубок і муфту між собою.
6. Дочекатися остаточного охолодження.

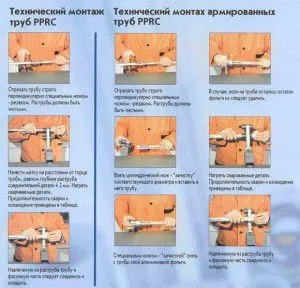

Порядок пайки поліпропіленових труб

За такою технологією можна зробити надійну систему опалення з поліпропілену своїми руками. Перевага даного методу полягає в можливості здійснення пайки на вже змонтованих ділянках магістралі. Таким способом можна оперативно виконувати ремонт опалення приватного будинку своїми руками з поліпропілену.

Таблиця для пайки поліпропіленових труб

Під час самостійної установки з поліпропілену своїми руками необхідна хороша вентиляція в приміщенні. При випаровуванні пластика його летючі компоненти можуть потрапити в органи дихання.

Для невеликого обсягу робіт можна придбати непрофесійний паяльник вартістю до 600 руб. З його допомогою можна спаяти систему теплопостачання з поліпропілену для невеликого будинку або квартири.

Колектор з поліпропілену своїми руками

Колектор з поліпропілену

Для комплектації колекторного опалення необхідна розподільна гребінка. Вона являє собою трубу щодо великого діаметра, на якій розташовано декілька патрубків для підключення до окремих магістралях.

Виготовлення колектора для опалення з поліпропілену можна застосовувати тільки для невеликих систем водяного теплої підлоги. Це пов'язано з відносно невеликим діаметром труб і вимогами до конструкції. При самостійному виготовленні колектора для теплопостачання з поліпропілену знадобляться наступні комплектуючі:

• Трійники з перехідним розміром 20 * 25 * 25 або 25 * 32 * 32;
• Запірні кульові крани 20 або 25 мм;
• Відрізок труби для з'єднання між собою трійників.

Правила 3-х діаметрів для колектора

За допомогою паяльника відбувається формування колектора з поліпропіленових трійників і труб. На кожен відвідний патрубок монтуються кульові крани. Недоліком установки такої конструкції для опалення з поліпропілену є невідповідність розмірів перетину патрубків - не дотримується правило 3-х діаметрів.

Саме тому саморобні колектора з поліпропіленових комплектуючих не набули великого поширення. Винятки становлять конструкції заводського виготовлення, в яких дотримані всі правила проектування.

Для двотрубної системи опалення з поліпропілену замість колектора можна встановити змішувальний клапан для регулювання температури теплоносія.

У яких схемах можна застосовувати поліпропіленові труби

Двотрубна система опалення

Завдяки високій якості і надійності армований поліпропілен для теплопостачання використовується практично у всіх типах систем. Але чи завжди це доцільно? Для вирішення цього питання слід проаналізувати всі фактори, що впливають на монтаж, експлуатацію і ремонтопридатність майбутньої схеми.

Комплектація двотрубної системи теплопостачання поліпропіленом дає можливість вирішити відразу кілька завдань. По-перше підвищиться надійність і термін служби трубопроводів. Однак це буде актуально тільки в тих випадках, якщо дотримувалася технологія з'єднання трубопроводів. Другою перевагою є зменшення теплових втрат під час руху теплоносія по трубопроводу.

Але фахівці не рекомендують робити теплопостачання приватного будинку своїми руками з поліпропілену гравітаційного типу. Це обумовлено наступними факторами:

• Необхідні труби з поліпропілену для теплопостачання великих діаметрів - від 40 мм і більше. Для їх з'єднання дифузійна зварювання не підходить - потрібно стикування з допомогою спеціальної установки;
• Збільшення трудомісткості монтажу;
• Підвищення витрат за рахунок використання профільного зварювального верстата.

З цього можна зробити висновок, що армований скловолокном поліпропілен для опалення можна використовувати для всіх систем теплопостачання за винятком гравітаційної. Але і в цьому випадку обмеження обумовлені не технічними характеристиками, а раціональними міркуваннями.

Прихований монтаж в стіни опалення з поліпропілену не рекомендується. Він володіє відносно великим коефіцієнтом температурного розширення, що може привести до підвищення навантаження на зовнішні стінки трубопроводу. Тому найкраще застосовувати схеми з відкритою установкою або робити фальш-стінки.
