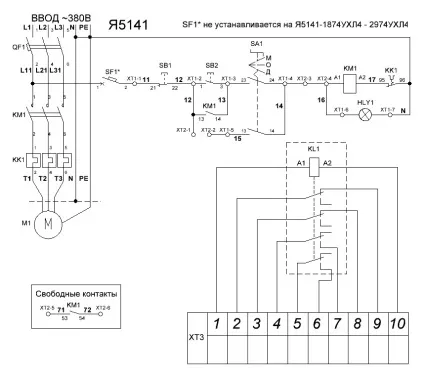

Силові щити ящики управління Я5000, русм5000

Ящики керування призначені для експлуатації в навколишньому середовищі, що не містить струмопровідного пилу, агресивних газів і пари в концентраціях, що руйнують метали і ізоляцію, з атмосферою типу I по ГОСТ 15150.

Ступінь захисту ящиків по ГОСТ 14254:

Група умов експлуатації ящиків управління в частині впливу механічних факторів зовнішнього середовища - М1 по ГОСТ 17516.1.

При експлуатації ящиків управління в особливих умовах, то ці умови повинні бути обумовлені спеціальною угодою між виробником і споживачем.

Приклади особливих умов експлуатації прийняті по ГОСТ Р 51321.1.

Ящики управління розрізняються за кількістю керованих електродвигунів, наявності реверсу керованого електродвигуна, напрузі живлення ланцюгів управління і складу вбудованої в нього апаратури.

Таблиця 1. Структура умовного позначення:

* - при наявності 2-ої фідера вказується згідно типового індексу в таблиці 2.

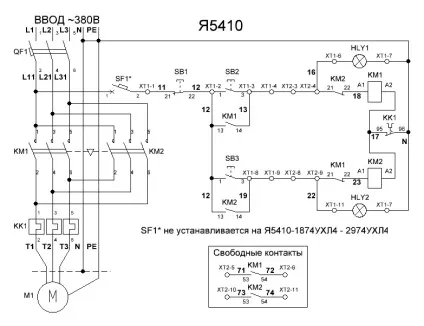

1 - автоматичний вимикач на кожен фідер,
2 - загальний автоматичний вимикач на все фідери,

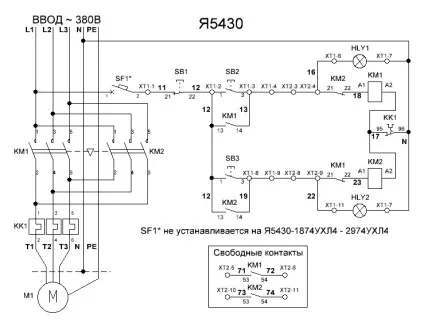

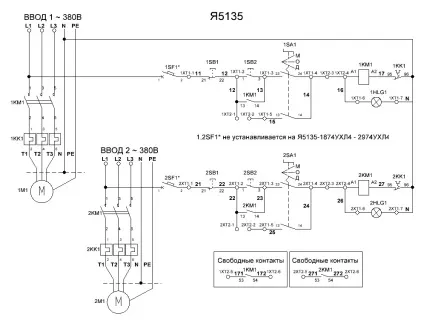

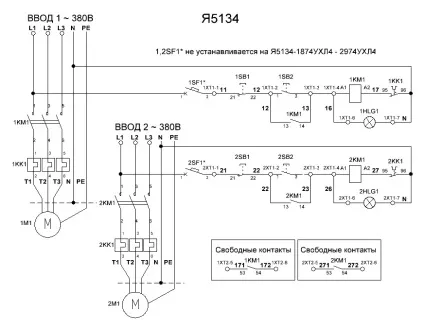

3 - без автоматичного вимикача,
4 - автоматичний вимикач на кожен фідер із проміжним реле,
5 - загальний автоматичний вимикач на все фідери з проміжним реле,
6 - без автоматичного вимикача з проміжним реле;

0 - однофідерного, без перемикача на автоматичний режим

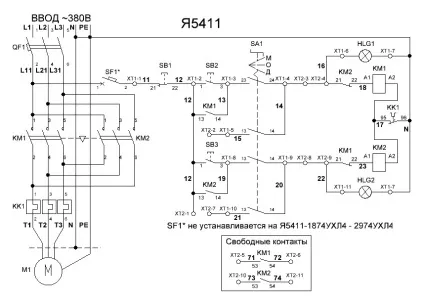

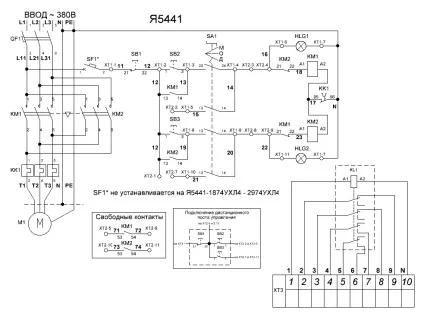

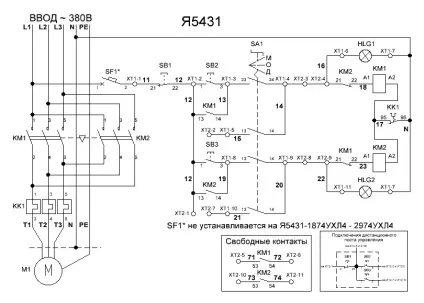

1 - однофідерного, з перемикачем на автоматичний режим
2 - однофідерного, без перемикача на автоматичний режим, з контактами стану на автоматичному вимикачі
3 - однофідерного, c перемикачем на автоматичний режим, з додатковими контактами на автоматичному вимикачі

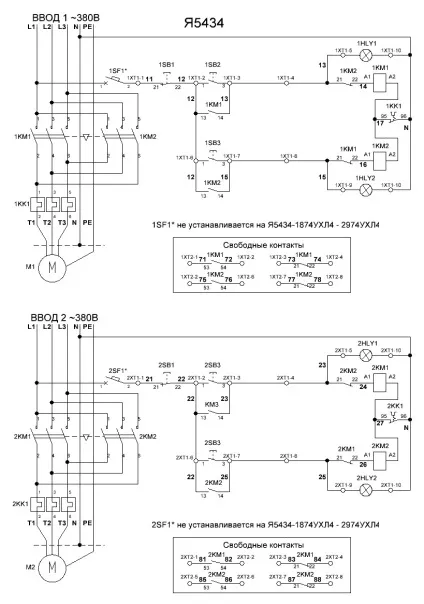

4 - Двохфідерні, без перемикача на автоматичний режим

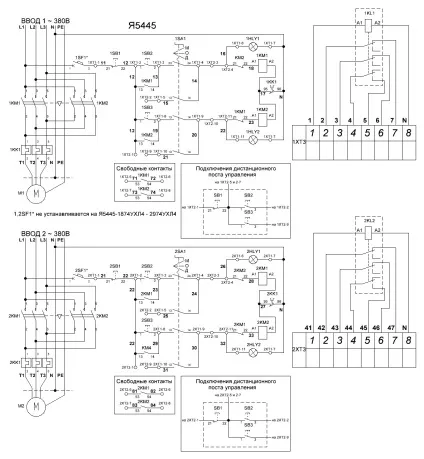

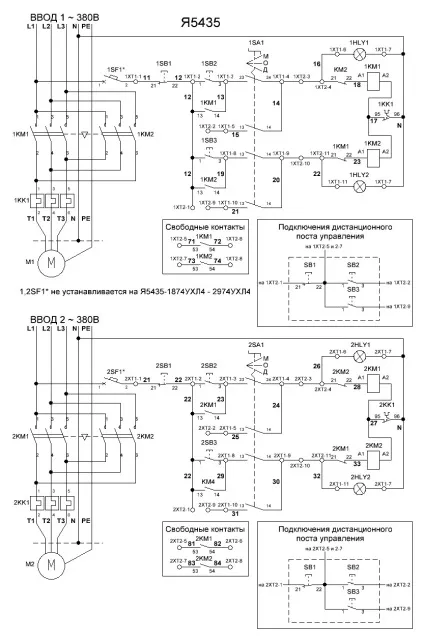

5 - Двохфідерні, з перемикачем на автоматичний режим
6 - Двохфідерні, без перемикача на автоматичний режим, з додатковими контактами на автоматичному вимикачі
7 - Двохфідерні, c перемикачем на автоматичний режим, з додатковими контактами на автоматичному вимикачі
8 - трьох фідерного, без перемикача на автоматичний режим
9 - трьох фідерного, з перемикачем на автоматичний режим

Виконання по току (таблиця 2)

Приклади умовного позначення ящиків управління при замовленні і в документації, в якій вони можуть бути застосовані:

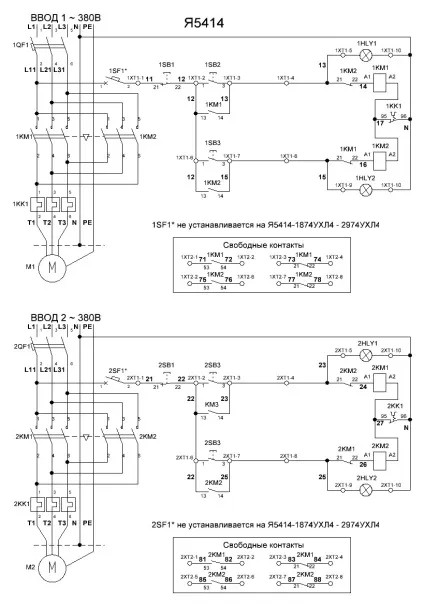

а) Двохфідерні ящики з вимикачами на кожен фідер:

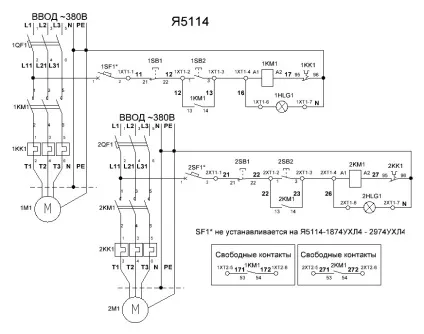

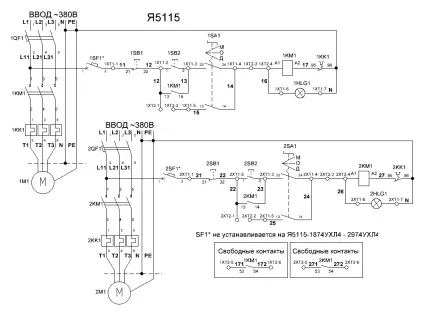

Я5114-2874-УХЛ4-28 - ящик для двох однакових двигунів на ток 6 А.

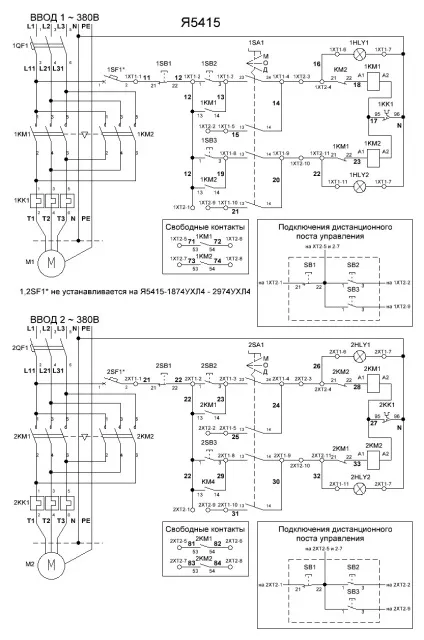

РУСМ5415-2974-УХЛ4-32 - ящик для двох різних двигунів на струми 8 і 16 А.

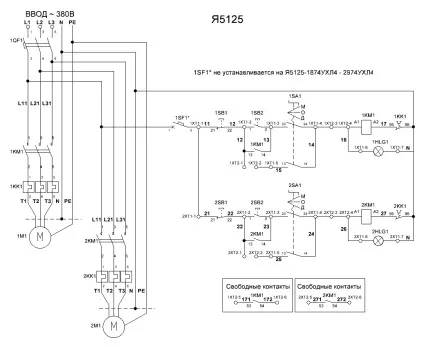

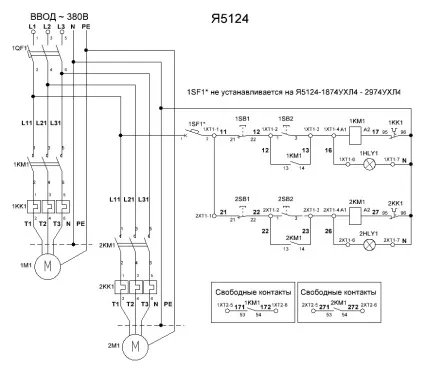

б) нереверсивні Двохфідерні ящики з одним вимикачем на два фідера:

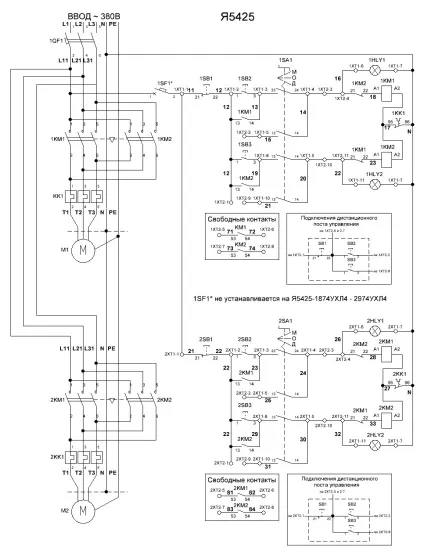

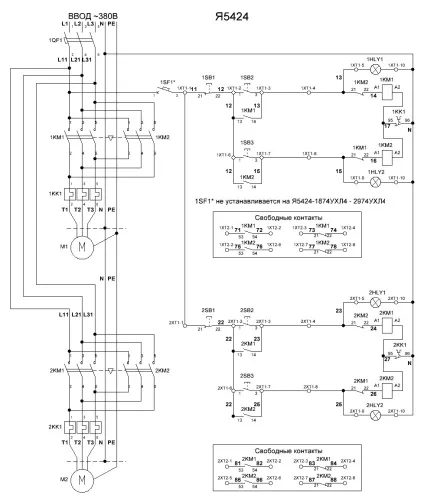

в) реверсивні Двохфідерні ящики з одним вимикачем на два фідера:
