Будівництво будинків з газоблоків в останнє десятиліття стає все більш популярним завдяки особливим властивостям цього матеріалу. Блок має порожнисту дрібнопористу структуру, утворює монолітні міцні стіни, відмінно утримуючи тепло в спорудженні. Але будівництво з будь-якого матеріалу має свої тонкощі, як і вимагає особливих інструментів, наприклад, таких, як штроборез для газобетону.

Особливості та види

Інструмент призначений для різання в будівельних блоках необхідних отворів і борозен, адже в процесі будівництва будівель завжди необхідно проведення комунікацій, які краще приховати в стінах. Арматуру, різні труби невеликого діаметру, електропроводку найзручніше заховати відразу, щоб в подальшому вони не псували вигляд приміщення. Якщо купити інструмент немає можливості, можна виготовити саморобний штроборез.

Прилад буває двох типів:

• Ручний штроборез для газоблоків.

Може мати пряму або вигнуту рукоятку. У інструменту з прямою ручкою два тримачі і використовується зазвичай для вирізання рівних і точних отворів, пазів і штроб в уже готових стінах, на вертикальних поверхнях. Прилад з вигнутою рукояткою також має два тримачі, але відрізняється двостороннім різцем, закріпленим за допомогою болта. Застосовується при обробці горизонтальних поверхонь.

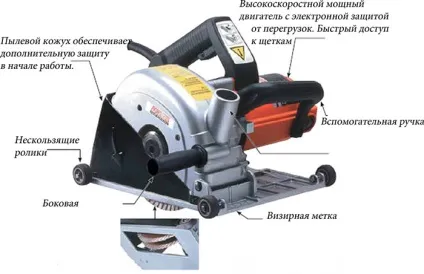

Це невеликий прилад, оснащений двома валиками з гуми, призначення яких полягає в полегшенні пересування інструменту по оброблюваної поверхні блоку. Апарат має зручні ручки і кілька різців, що приводяться в рух вбудованим електричним мотором. Використовується для різання різних твердих матеріалів.

Інструмент, по суті, простий, але його застосування вимагає спеціальних навичок при різанні газобетону! Крім цього, працюючи з електричним приладом не слід забувати про засоби захисту, таких як респіратор, окуляри, навушники, оскільки в процесі, крім шуму, утворюється багато пилу.

Як зробити штроборез своїми руками

Виготовлення ручного приладу в домашніх умовах не завжди має сенс, тому що вартість цього простого пристрою невисока. Але якщо обсяг роботи зовсім невеликий, наприклад, заміна проводки в одній кімнаті, то можна зробити все самому.

Схема виготовлення звичайного борознороби своїми руками дуже проста. Досить взяти шматок міцної труби або товстої арматури, діаметром близько 2 см. З одного боку відміряти 5-7 см і в цьому місці зробити розпил болгаркою під кутом приблизно в 45 °, що не дорізаючи до кінця. Далі - відігнути верхню частину труби так, щоб утворився гострий кут. Саморобний інструмент готовий - мала його частина є робочим елементом і ріже газоблок, а велика - рукояткою.

Самостійне виготовлення штроборіза більш складної конструкції потребують більше зусиль і наявності зварювального апарату.

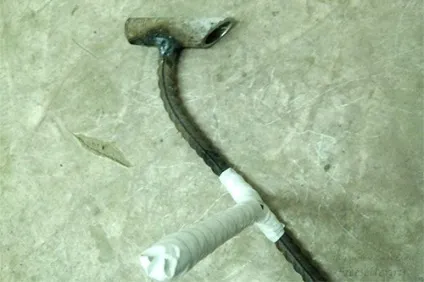

Покрокове керівництво в цьому випадку просте:

1. Два шматка арматури необхідно скріпити за допомогою зварювального апарату перпендикулярно один одному так, щоб одна частина знаходилася приблизно посередині інший. Для елемента, що є руків'ям, шматок арматури можна вибрати більшої товщини, оскільки в цьому випадку штроборез буде більш зручним у використанні.

2. Невеликий шматок металевої труби розміром близько 10 - 15 см і діаметром в 2 - 3 см стане робочою частиною борознороби. Для цього край елемента необхідно зрізати болгаркою по діагоналі так, щоб утворився гострий кут. Обрізку труби таким способом можна провести з обох сторін, отримавши відразу дві робочі поверхні.

3. Трубку за допомогою зварювання потрібно прикріпити до основи коротшою стороною так, щоб кути робочої частини знаходилися з зовнішнього краю. Ручний борозник готовий. Для зручності складання інструменту можна попередньо зробити креслення штроборіза з розрахунком розмірів і кутів.

Самостійне виготовлення електричного штроборіза

Будинки електричний борозник можна зібрати зі звичайної болгарки самому. Але, як запевняє більшість майстрів, в цьому не має сенсу, і ось чому:

Дійсно робочий законний спосіб економії.
Це потрібно знати кожному!

1. Штроборез з болгарки має невисоку продуктивність і, на додаток, всі недоліки заводського приладу, такі як високий рівень шуму і вироблення пилу в процесі розпилу блоку.

2. Щоб застосовувати саморобний інструмент, необхідний потужний промисловий пилосос. інакше робота буде зовсім неефективною.

3. Якщо не вдасться змонтувати на одну вісь болгарки два ріжучих диска, вирізання кожної канавки доведеться проводити в кілька етапів, а це збільшить час роботи і кількість пилу.

4. Штроборез з болгарки не дає можливості точно регулювати ширину між дисками, тому отриманий результат може виявитися неякісним.

5. Прилади, змонтовані самостійно, можуть бути небезпечними, оскільки, збираючи їх, люди часто не Новомосковскют керівництво або інструкцію до штроборізи, а ще рідше - дотримуються правил техніки безпеки.

Таким чином, якщо масштабних робіт не намічається, краще використовувати простий інструмент. Але необхідно пам'ятати, що з його допомогою можна обробляти лише газобетон, блок з більш щільною структурою буде йому не під силу.

Але, якщо цей апарат необхідний, а купити його немає можливості, можна спробувати зробити штроборез з болгарки. Для цього буде потрібно не тільки сам електроінструмент, а й два однакових алмазних диска для різання газоблоків і бетону, а також додаткова гайка для кріплення.

Збірка борознороби проходить в два етапи:

• Перший ріжучий диск встановлюється звичайним способом і ретельно притягається кріпильної гайкою.
• Другий диск встановлюється поверх першого і також щільно притягається гайкою.

Важливо правильно зібрати штроборез! Якщо різьблення недостатньо для щільного кріплення двох ріжучих дисків, не варто ризикувати з застосуванням такого пристрою - це може бути небезпечно. Можна спробувати замість гайки використовувати кільце з металу рівного діаметра, але має меншу ширину. Цей варіант досить зручний, оскільки дозволяє встановити потрібну для канавок ширину.

Недоліком такої конструкції є її низька працездатність і погіршення умов роботи в процесі вирізання штроб, так як утворюється пил буде розлітатися по всьому приміщенню. Вирішити цю проблему можна, якщо приєднати до конструкції кожух з відведенням для пилососа. У цьому випадку вся пил, що з'являється при розпилюванні блоку, буде зникати, не завдаючи незручностей. Звичайно, спеціальний кожух можна купити і просто встановити на зібраний прилад, але набагато простіше вирішити цю проблему вдома, без зайвих витрат.

Кожух можна виготовити з різних матеріалів: непотрібного пластикового контейнера або пляшки, з металевого полотна. Головне, при його створенні не забути зробити трубку для приєднання промислового пилососа.

Патрубок повинен щільно з'єднуватися зі шлангом пилососа і розташовуватися у верхній частині кожуха, щоб весь пил з робочої зони відразу ж всмоктувалася всередину.

Не так давно у продажу з'явився борозник по виглядом і принципом дії нагадує ручну пилку, але має робочу насадку овальної форми на кінці. Такий інструмент швидко і легко проробляє канавки в поверхні, особливо якщо газобетон зовсім свіжий.
