Штатна магнітола "Део" в Кашкай замість штатної "Кларион"

Ділюся досить простим апгрейтом по заміні штатної ниссановской магнітоли Clarion (Кларіон - це субпідрядник Ніссана, має заводи в Угорщині або в Болгарії) на також штатну ніссановськіє магнітолу AGC-0071RF ( "Daewoo- субпідрядник Ніссана, має заводи в Ю. Кореї).
Апгрейт зробив сьогодні для Олега (власника київського Кашка).

Заздалегідь домовилися, що роз'єм / бочонок будемо ставити в підлокітник, тому підготував шнур / перехідник довгою 2,2 метра. Запас залишили для більш зручної прокладки під панелями. Бочонок з виходами на USB + AUX звичайно є для таких цілей, тому залишилося встановити без колгоспу / по феншую.

Отже,
знімаємо центральні рамки шарманки і клімату (всі на кліпсах) і відкручуємо 2 самореза стикування фронтальної сторони тунелю до бороди:

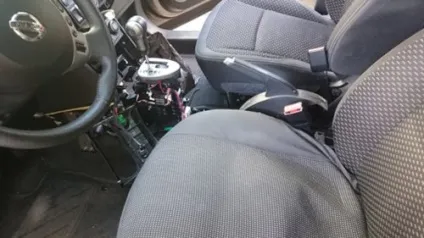

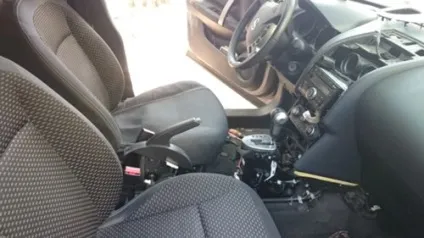

Знімаємо бічні панелі бороди, відкрутивши по одному саморізи і знявши з однієї кліпсі з кожного боку, знімаємо з кліпс панель з тильного боку тунелю. Знявши накладку селектора КПП, знімаємо вже і сам центральний тунель КПП.

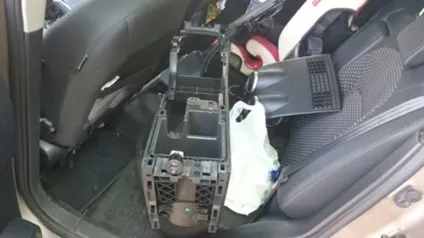

Я додатково зняв підлокітник, який сидить на трьох саморезах, що б легше було крутити в руках тунель і йти додому. Штатну панельку (бочонок) AUX + USB поклав на нього в якості прикладу:

Протягнувши кабель від магнітоли до барила, під'єднав і вставив бочонок в отвір:

Ставимо флешку, нову шарманку (ввівши пін-код розблокування) і перевіряємо весь функціонал вже на новому місці:

Робота CD, радіо, мікрофона (для дзвінків). Прослушки музики з флешки, через AUX, а також музики з мобільного через блютус, підсвічування кнопок і режим Випалювання екрану з окремою кнопки. Також прибрали автопідстроювання регіональних станцій в діагностичному меню, що б радіостанції не стрибали на сильніший сигнал.
