шліфування металу

Привіт друзі! Ось ми і дійшли до теми шліфування металу. За допомогою якого можна досягати поверхні досить високої точності як по геометричним параметрам так і по чистоті обробки. Я постараюся якомога зрозуміліше розповісти про цей вид механічної обробки.

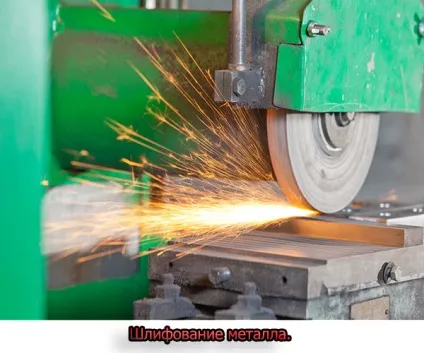

Шліфування металу.

Називають метод обробки металу абразивним інструментом або простіше кажучи шліфувальним кругом. За допомогою шліфування можна обробляеться як зовнішні так і внутрішні циліндричні і конічні поверхні, а так само плоскі і фасонні, виготовляти досить точнісінько різьблення. Варто напевно сказати, що в сучасному світі цей вид обробки витісняє тверде точіння. Це типова токарна обробка поверхонь вже пройшли термічну обробку (зміцнення структури металу шляхом нагрівання і охолоджування).

Основні види шліфування.

Кругле зовнішнє шліфування.

Кругле зовнішнє шліфування. Принцип такий: шліфувальний круг обертається навколо своєї осі (що є швидкістю різання) але одночасно обертається і заготовка. Так само є два види подачі поперечна (наближення до заготівлі) і поздовжнє (осьова) щоб прошлифовать поверхню по всій довжині.

Внутрішнє шліфування.

Внутрішнє шліфування. Як ми бачимо по малюнку цей різновид шліфування схожа на перший метод, але кардинальна відмінність в тому, що шліфувальний круг знаходиться всередині оброблюваної заготівлею. Але руху різання залишилися колишніми. Та ще забув сказати в основному при шліфуванні застосовують охолодження (МОР) ну в якому то пості я згадав про неї 8).

Зубошліфування.

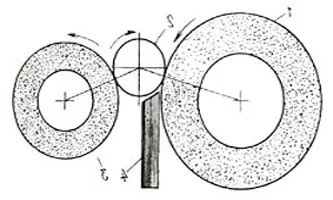

Безцентрове шліфування.

Шліфування плоских поверхонь.

Шліфування плоских поверхонь. Тут все гранично просто береться плоский шматок металу, затискається на столі шліфувального верстата за допомогою верстатних пристосувань або магнітного столу (про це поговоримо пізніше детальніше) і коло починає свою роботу. Це оптимальний варіант для обробки плоских поверхонь різних форм і розмірів. У загальному дивіться відсів:

Ну ось мабуть і все. Сьогодні ми з вами поговорили про шліфування металу. Я думаю, що загальні поняття про цей вид механічної обробки у вас вже з'явилися. Пізніше ми будемо заглиблюватися в кожен з них детальніше. Не пропустіть і підпишіться на оновлення мого блогу. До нових зустрічей!
