Щоб світло вмикається і вимикається під час відсутності господарів, своїми руками - як зробити самому

Щоб створити ефект присутності на дачі після від'їзду, встановіть датчик освітленості, який буде включати світильники на ділянці. При використанні світлодіодних світильників таке рішення обійдеться зовсім недорого. Типові датчики освітленості включають світильники в темну пору доби та вимикають в світле. Працюють вони приблизно за одним принципом.

Зазвичай це фоторезистор, опір якого залежить від кількості світла, що падає на нього. При певному значенні (поріг спрацьовування) опір досягає деякого значення, при якому в ланцюзі починає протікати струм, достатній для того, щоб реле підключило або відключило навантаження. Зазвичай поріг спрацьовування складає 10 лк, але є датчики, де він регулюється від 5 до 15 лк. Такі датчики частіше використовуються спільно з датчиками руху, але в будь-якому випадку вони краще нерегульованих, хоча і дорожче.

Робота пристрою

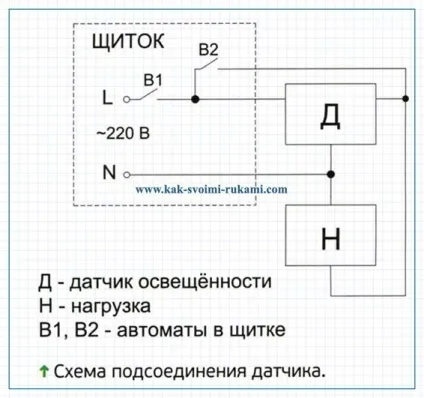

Принципова схема включення освітлення ділянки дуже проста (див. Малюнок).

Вимикач В1 є основним, що включає всю лінію. В2 забезпечує у включеному стані ручний режим, в вимкненому - автоматичний. При запропонованій схемі підключення переробки в щитку мінімальні: треба поставити до вже наявного автомату В1 додатковий автомат В2 і замінити Двожильний проводку на трижильний.

Я купив найдешевший (162 руб.) Нерегульований датчик освітленості LXP-01. Поріг спрацьовування - 8-10 лк; комутований струм - 6 А; габарити -30 * 30 * 45 мм. Така маленька, а може керувати навантаженням до 1300 Вт, тобто до нього можна підключити не тільки мої 15-ватні світлодіодні світильники, але і нормальний прожектор. Автомат на 6 А знайшовся в загашнику. Він став поряд з основним на DIN-рейку.

Установка - простіше нікуди!

А далі все просто: встановив датчик освітленості над ганком, простягнув від нього трижильний проводку кабелем ПБППГ 3 х 0,5 мм 2 до монтажної коробки, де виконав всі з'єднання і підключив до щитка таким же кабелем.

Схема під'єднання датчика

О. Михайлов, Київ
