Що варто врахувати при підключенні прохідного вимикача lezard

Наш сайт вже описував раніше як підключити прохідний вимикач в цілому, тут же ми опишемо особливості як дана процедура здійснюється саме з перемикачами Lezard.

Торгова марка Lezard належить турецькій фірмі Dernek GROUP, заводи якої є і на терріторііУкаіни.

Компанія постійно розширює власний асортимент продукції і це не може не радувати.

Завдяки використанню новітніх технологій, а також застосування якісного сировинного матеріалу, висококваліфікованих фахівців, товари, що виходять під торговою маркою Lezard відрізняються відмінною якістю, довговічністю і приємним дизайном.

У поєднанні з більш ніж прийнятною ціною, це дає просто приголомшливий ефект.

Прохідні вимикачі Lezard - це високоякісний продукт, який привносить в ваш будинок ще крапельку комфорту, затишку і надійності.

Де використовуються?

Якщо у вашому будинку є такі місця як довгий коридор, сходи, або ж інші ділянки, де вмикати і вимикати освітлення потрібно з різних місць, то прохідний вимикач - то без чого ви просто не обійдетеся.

Питання - піти по темному коридору або включити світло, але потім повертатися, щоб його вимкнути більше не буде стояти перед вами завдяки використанню прохідного вимикача Lezard.

По-суті, це навіть не вимикач, а перемикач. Подивіться на схему на рис.1

Що варто врахувати при підключенні прохідного вимикача lezard

рис.1 принцип роботи двох прохідних вимикачів

Тут видно, що прохідний вимикач не просто розчіплює мережу, а перемикає напруга з одного ланцюга на іншу.

Завдяки використанню схеми з двох прохідних вимикачів Lezard ми отримуємо можливість вмикати / вимикати світло з будь-якої точки.

Змонтований на стіну прохідний вимикач Lezard практично нічим не відрізняється від звичайного. Хіба тільки тим, що положення вкл / викл на ньому не присутвует.

особливості монтажу

При монтажі до таких перемикачів слід підводити не два, а три дроти, тому що один провід йде непосредсвенно від мережі на лампу, а два інших з'єднують між собою прохідні вимикачі. Це добре видно на схемі.

Щоб не заплутатися в проводах, намагайтеся використовувати одні і ті ж кольори. Наприклад, зазвичай в кабелі використовуються три дроти: коричневий, синій і синьо-зелений

Коричневий - фазний провід підключаєте до входу першого вимикача і виходу другого
Синій - підключаєте безпосередньо до освітлювального приладу - це «нульовий» провід
Жовто-зелений - зазвичай використовується для заземлення, але тому що освітлення заземлення не вимагає, його можна сміливо використовувати на ділянці з'єднання двох прохідних перемикачів Lezard.

Використовуйте цю схему для всіх вимикачів в будинку і ви ніколи не заплутаєтеся.

Крім описаного варіанта, під торговою маркою Lezard виходять також двоклавішні прохідні вимикачі.

Принцип їх використання такий же. Просто замість одного джерела світла до цього перемикача можна під'єднати два.

На «іншій стороні» може стояти як одноклавішний, так і двоклавішний «приймач».

Використання Двоклавішний прохідного вимикача може значно заощадити не тільки кошти на покупку ще одного окремого приладу, але також час і вартість робіт з його монтажу, адже необхідна схема живлення вже поміщена в один компактний корпус.

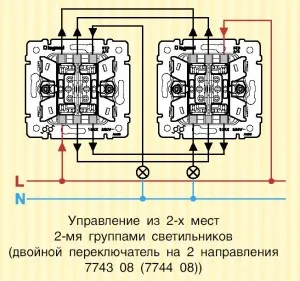

Нижче наведено малюнок, який демонструє як необхідно підключати двоклавішні прохідні вимикачі Lezard.

Двоклавішний вимикач. Схема підключення

Необхідні матеріали та інструменти

Незалежно від того, який з двох типів прохідних вимикачів (одноклавішний або двоклавішний) ви будете підключати, вам знадобиться наступні інструменти і матеріали:

Кабель - в даному випадку краще застосовувати трижильний, а провід, який в ньому призначений для заземлення, використовувати для з'єднання двох прохідних вимикачів Lezard
Клемники - краще використовувати кінцеві, тому що вони значно економлять час, витрачений на монтаж проводки
Самі прохідні вимикачі
Ніж для зачистки проводів
Підрозетники для розміщення корпусу вимикачів
Плоскогубці або круглогубці для додання проводам необхідної форми для підключення
Викрутка для закріплення в підрозетники корпусу вимикача

Звичайно ж, це неповний список. Все залежить від того, на якому етапі в даний момент знаходяться роботи по електриці.

Якщо ви збираєтеся проводити приховану проводку при наявній штукатурці, то вам також будуть необхідний штроборез, шпаклівка, кріплення для кабелю.

Навіть не намагайтеся зібрати схему прохідних вимикачів всередині підрозетника - так поступати не варто. Це незручно як з точки зору монтажу, так і з точки зору подальшого можливого ремонту.

Всі роботи по підключенню прохідних вимикачів повинні проводитися виключно в розподільній коробці.

Корисна порада: для того, щоб не плутати дроти використовуйте спеціальні наклейки на них. Надалі ці наклейки допоможуть вам з легкістю визначити який дріт куди йде.

Не варто також намагатися використовувати з'єднання проводів типу «скручування» - це ознака поганого тону. По-перше, контакт при цьому зовсім ненадійний, по-друге велика ймовірність замикання через використання неякісного або недостатньої кількості ізоляційної стрічки, по-третє, скручування займає дуже багато місця навіть в розподільній коробці.

Як на мене, прохідні вимикачі зжили себе. Датчик руху варто дуже недорого, а його монтаж набагато простіше, так що застаріла технологія-то

В'ячеслав, ну от уяви, встановив ти прохідний вимикач в спальні, щоб відключати верхнє світло після того, як ти ліг в ліжко. Чим ти його заміниш? Датчиком руху? Щоб вночі, коли повернешся в тебе ілюмінація по всій спальні була?

У коридорах і на сходових прольотах прохідний вимикач цілком замінюємо датчиком руху, а ось в інших випадках - навряд чи. Справедливості заради, варто відзначити, що таких випадків насправді не так вже й багато.

Я б не став використовувати Lezard - ненадійна китайська саморобка. А ось підключати його - ціла історія з піснями і танцями з бубном. У підсумку ви поміняєте його на Legrand або АВВ все одно

Перший раз сьогодні зіткнувся з лезардовскім 2клавішним прохідним. За 2,5 години так і не підключив. Без вимикача все працює. З ними - немає.

Найголовніше в Китаї, все через .... У спарених прохідних вимикачах схема комутації на зворотному боці не відповідає дійсності. Загальна контакт 2 працює з контактами 1 і 4, 5 з контактами 3 і 6. Нумерація контактів з зазначеної схеми комутації

Анатолій! Велике дякую! Всю голову зламав, збираючи вимикачі. Китайці молодці ... як зазвичай)
