Що таке змінна опалубка пристрій, характеристики і види

Чи можна побудувати 16-24-поверховий будинок за мінімальну кількість часу без втрат якості (безпеки) споруди? Завдяки розвитку монолітною технологією будівництва, можна. Для цього потрібна змінна опалубка: що це таке, де використовується, як вона влаштовується - ось питання, на які фахівці нашої компанії допоможуть вам знайти відповіді.

Така тимчасова форма для додання рідкого бетону певної форми і габаритів піднімається в ході зведення моноліту без припинення процесу бетонування. За рахунок цього її ефективно використовувати саме при зведенні споруд з залізобетону і бетону:

висотою понад 10 поверхів;
з монолітними (цільнозаливний) вертикальними стінами;

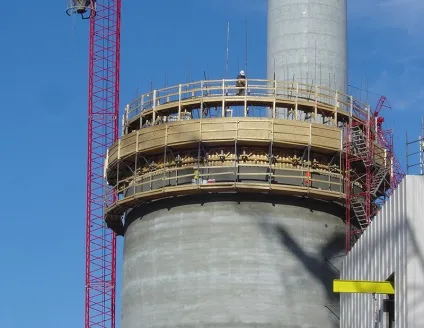

різної конфігурації (ковзаючу опалубку застосовують в будівництві димарів, резервуарів, веж, градирень тощо.);
зі стінами з мінімальним числом прорізів (двері, вікна) та ін .;
з вертикальними стінами постійного перетину по всій висоті;
з вертикальними стінами змінного перерізу по висоті.

Якщо використовується змінна опалубка, то терміни будівництва скорочуються до 5-8 разів, істотно зростають темпи робіт і знижуються трудовитрати. А це сприятливо позначається на загальній вартості робіт. Наша компанія пропонує формують бетон рухомі конструкції провідних проізводітелейУкаіни і Європи: Геліос, Peri, DoKa, Geotub, MonotechMonotube, Техноком-БМ і інші. У нас доступні ціни і миттєва поставка опалубочного обладнання на будмайданчик. Розібравшись, в якому будівництві застосовують ковзаючу опалубку, з'ясуємо принцип роботи з нею, розглянемо її складові елементи і пристрій.

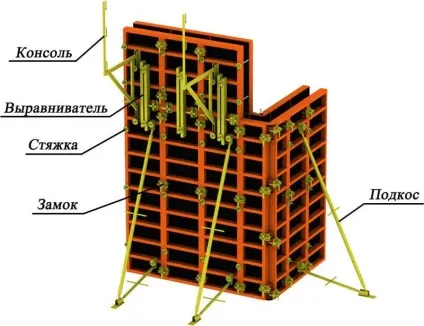

Основні елементи ковзної опалубки

пара однакових за фізико-технічним і геометричним даними щитів. Можуть виготовлятися з ламінованої (стійкою до вологи) фанери, листів стали або алюмінію;
домкратні стрижні. Використовуються гідравлічні, ручні і електричні варіанти домкратів, які впираються в раму і служать для «ковзання»;
опорні балки. Згідно з кресленнями ковзної опалубки вони розміщуються по периметру зовні і всередині конструкції, приймають (розподілений рівномірно) вага конструкції;
рами з високоміцного металу;
внутрішній настил;
підвісні підмостки;
замкові системи різного типу зі сталі або чавуну.

Збірка перерахованих елементів формує тимчасову конструкцію для бетонування вертикально стоять монолітів товщиною 12-25 см, а горизонтально змінна опалубка для заливки міжповерхових прольотів буде включати додаткові опорні елементи. Застосування цього виду формують бетон систем вигідно при зведенні суцільнолитих частин будівлі. Необхідність прокладати комунікації і організовувати отвори викликають труднощі, оскільки ці об'єкти порушують монолітність ЖБ конструкції, значить, її експлуатаційні (вимоги ГОСТ і СНиП повинні бути строго дотримані) якості.

Різновиди ковзної опалубки

У сучасному будівництві застосовується змінна опалубка, що складається з:

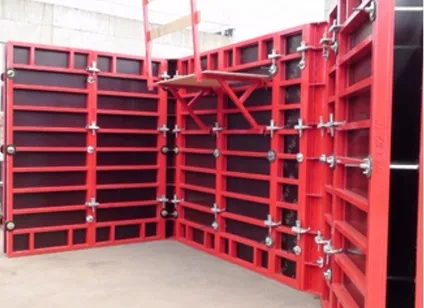

невеликих щитів, або мелкощітовая;
великих щитів, або крупнощитовая.

Обидва види тимчасових конструкцій ефективно застосовуються в висотному і малоповерховому будівництві. Якщо виконується зведення будівель в ковзній опалубці з дрібних щитів, то для їх переміщення спецтехніка не буде потрібно. Тому цей вид системи в 87% випадків вибирається для самостійного будівництва приватних будинків. Крупнощитовая змінна опалубка потребують не тільки застосування спецтехніки для переміщення щитів, то і спеціальних машин для розподілу при заливці і трамбування бетонної суміші в конструкції. Обидва різновиди пересувний системи можуть збиратися з щитів як прямих (звичайні стіни), так і увігнутих (вежі, труби і т.д.). також варто враховувати, що зведення будівель в крупнощитовой опалубці істотно скорочує трудомісткість і трудовитрати будівельного процесу. Її легше демонтувати, ніж Мелкощітовая систему, яку вважають універсальною.

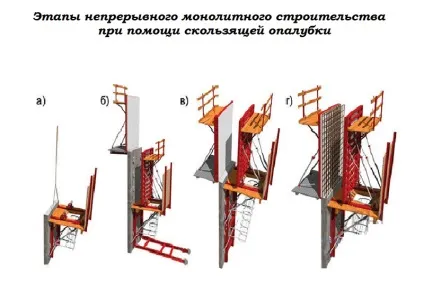

Технологія використання переміщуваного опалубки

При монолітному будівництві до бетону пред'являються підвищені вимоги якості. Оскільки рухома опалубка передбачає безперервне заливання розчину, то головне завдання - забезпечити рівномірне застигання суміші в нижніх шарах. При цьому варто пам'ятати, що верхні шари повинні залишатися рідкими. Тому технологія заливки буде наступною - наступний шар бетонного розчину заливається і утрамбовується до моменту, коли нижній шар схопиться. При монолітному будівництві за допомогою рухомої системи дотримуються ряду правил:

наступний шар повинен бути по висоті ідентичний попередньому;
кожен шар підлягає утрамбування;
бетонування в ковзній опалубці виконується поступово. Заливаються шари висотою не менше 10 см, але не більше 20 см, інакше технологічний процес не буде витриманий;
шари складаються в яруси величиною 60-80 см в кожному по 4-8 шарів;
амплітуда переміщення опалубного системи повинна бути рівномірною, інакше її прихоплювання до рідкого бетону не уникнути.

Якщо зводиться висотний будинок, можна використовувати перериване заповнення бетоном ковзної опалубки - технологія в цьому випадку передбачає застосування спеціальних добавок в розчин, які уповільнюють застигання.

Пристрій і монтаж рухомої опалубки своїми руками

Мелкощітовая конструкцію для приватного житлового будівництва можна виготовити самостійно. Розглянемо, як зробити ковзаючу опалубку для зведення на ділянці будинку з монолітними стінами. Можна використовувати:

металеві листи або вологостійку фанеру. Пиломатеріали краще не застосовувати. Дошки дадуть на поверхні моноліту дефекти, які потім потрібно буде усувати;
дерев'яні бруски для упору щитів. Можна застосовувати профільні труби;
металева арматура. Застосовується для стяжки протилежних щитів. Грамотне пристрій ковзної опалубки вимагає розміщення стрижнів в два ряди з відступом від країв щитів не менше ніж на 50 мм. Відстань між - 250-300 мм;
саморізи для скручування щитів один з одним;
металеві куточки;
підпірки.

Якщо при зведенні конструкції застосовується рухлива опалубка, будівля виходить тепле і дуже міцне. Секрет підвищених енергозберігаючих та міцності монолітних споруд у відсутності будівельних швів, які є слабкими місцями і містками холоду. Наша компанія може запропонувати вам великий вибір тимчасових систем, а також допомогу в їх збірці і установці, демонтаж. У нас працюють висококваліфіковані та досвідчені фахівці.
