Забудовнику необхідно знати, що дах - складна інженерна споруда, від якості якої залежить тепло в будинку. У районах з надмірною вологістю повітря (рясні дощі, тумани) є вкрай необхідним при будівництві покрівлі враховувати цей фактор впливу на дерев'яні конструкції даху - обрешітку і крокви. Під впливом вологи дерево конструкцій може загнивати, що в результаті може призвести до пошкодження даху і навіть її обвалення.

Важливими заходами, що дозволяють усунути таке негативний вплив, є облаштування вентиляції покрівлі. Правильно змонтована вентильована покрівля конструкція якої нагадує в розрізі пиріг, отримала назву покрівельного пирога.

зони вентиляції

Покрівля вентильована включає в себе наступні вентильовані зони:

між самим покрівельним покриттям і гідроізоляцією;
між гідроізоляцією і утеплювачем;
горищне підпростір, яке одночасно є одним з елементів загальдомовий вентиляції.

При складній конструкції вузол покрівлі примусово вентилюється з метою недопущення застою повітря і утворення конденсату.

Примусове вентилювання включає в себе додаткові вентилятори. Найчастіше примусового вентилювання вимагають будинки з плоским дахом, в яких утруднено природне вентилювання. Будинки з скатних дахами такого недоліку позбавлені. У них вентиляція відбувається природним шляхом. Забір повітря йде через звіси даху, а вихід - через коник.

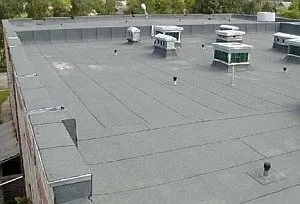

Особливості монтажу плоскої покрівлі

Монтаж вентильованого плоскої покрівлі багатоповерхового будинку відбувається в наступному порядку. першочергові

роботи - це герметизація і закладення тріщин, сколів і вибоїн існуючого бетонного перекриття даху. Для цієї мети застосовують цементні стяжки або покриття асфальтом. Асфальт виготовлений на основі бітуму і може бути відмінним герметизирующим матеріалом.

Для поліпшення стоку води передбачають нахил покриття до трьох градусів в сторону водостічного каналу. Далі проводиться укладання пароізоляційною стрічки і утеплювача. Пароізоляційна покриття повинне обов'язково бути без будь-яких розривів, а тим більше тріщин.

Наступний етап роботи - укладання гідроізоляції. Завершальний етап - укладання покрівельного покриття. Для плоских дахів використовуються направляємі покрівельні матеріали, що укладаються внахлест. Ширина нахлеста повинна бути не менше 10 см.

Покрівельні стрічки укладаються з нахилом, починаючи від найнижчої точки даху.

За допомогою прогріву газовим пальником покрівельних стрічок бітум, що знаходиться в їх складі, розплавляється і герметично приклеює покрівлю до основи.

Додатково при монтажі необхідно позначати виходи вентиляційних каналів, щоб в подальшому вентиляційний прохід через покрівлю теж загерметизувати. Герметизації вимагає івентшахта на покрівлі.

Монтаж вентиляційної покрівлі для похилого даху

Покрівельні пиріг для похилого даху має свої особливості і при монтажі, і при експлуатації покрівлі. В

зв'язку з полегшеним доступом до елементів даху зсередини і зовні першим етапом пристрою покрівлі є укладання утеплювача. Для цієї мети додатково до кроквяної системи прибивають контрольні рейки, які служать опорою для утеплювача. Як утеплювач використовують в основному плити з пінополістиролу.

Для захисту утеплювального шару від парів, що утворюються в житловому будинку і виходять в підпокрівельний простір через стельове перекриття, використовують пароізоляційну стрічку. вкриває утеплюючий шар пирога з внутрішньої сторони даху. Якщо так не зробити, то утеплювач вбирає в себе кімнатне повітря, набирає від нього вологість і перестає виконувати свої необхідні функції утеплення.

Додатково пароізоляція захищає від цього повітря і дерев'яні елементи покрівлі, запобігаючи осіданню конденсату і їх загнивання.

Між утеплювачем і пароізоляцією влаштовують зазор для вентиляції.

У зимовий час волога, що потрапила в утеплювач, замерзає і, розширюючись, розриває сам утеплювач, що, природно, призводить до його псування.

Для захисту утеплювача від зовнішніх опадів із зовнішнього боку покрівлі укладають гідроізоляційний матеріал з дотриманням вентиляційних зазорів. При зведенні вентильованого покрівлі господарських будівель, зокрема гаражів, сараїв, навісів утеплювальний шар з конструкції покрівельного пирога за непотрібністю можна виключити.

Укладання покрівельного покриття

Наступний етап монтажу - укладання безпосередньо покрівельного покриття. Попередньо на вже

змонтовану частину покрівельного пирога прибувають контрольні рейки, що використовуються для утворення необхідного вентиляційного зазору між покрівлею і пароізоляцією. Потім безпосередньо до них і кріпиться покрівля. Особлива увага звертається на ідеальну герметичність покрівельного покриття.

У деяких випадках, наприклад, при невисокому куті нахилу ската даху, для ущільнення між елементами покрівельного покриття використовуються спеціальні прокладки. Типи прокладок, застосовуваних в кожному окремо взятому випадку, пропонуються виробником покрівельного покриття.

Для запобігання попаданню в вентиляційний простір листя, бруду, здатних перешкоджати вільному проходженню повітря, звіси даху обладнають вентиляційними гратами.

Для використання примусової вентиляції в якості силової установки можна використовувати флюгер.

У продажу є нехитрі пристосування, що передають обертання вентилятора флюгера на вентилятор примусової вентиляції, який буде завжди містити елементи вентиляції покрівлі в сухому стані. Енергії вітру для цієї мети цілком достатньо.

Вузли проходу димоходів та вентиляційних каналів

Особливості облаштування вузлів проходу вентиляційних каналів і димоходів через вентильований покрівлю.

Окремим пунктом робіт по монтажу є обеспечивание проходження через покрівельний пиріг

димоходів та вентиляційних каналів. Через прохід покрівлі вентиляція повинна бути вільною. Найскладнішим моментом є проходження крізь покрівельний пиріг.

Для створення герметичності в таких випадках висновок вентиляції через покрівлю одягається в спеціальні прохідні елементи для покрівлі у вигляді коробів прямокутної або круглої форми (в залежності від форми каналу). Короби виготовляються з нержавіючого листового металу і пластика. Ці прохідні елементи для покрівлі з внутрішньої сторони охоплюють канал, а з зовнішньої кріпляться до покрівельного пирога. Вузол проходу воздуховода через покрівлю ретельно герметизується щоб уникнути попадання води всередину.

Вузол проходу димоходу через покрівлю до того ж захищається від покрівлі ще й негорючими матеріалами для запобігання загоряння від гарячої труби під час опалення будинку. З цієї ж причини необхідно дотримуватися мінімально допустима відстань від дерев'яних елементів покрівлі.

Висота вентканалов над покрівлею, а також димоходів, для забезпечення достатньої тяги повинна розташовуватися не нижче півметра від рівня коника.

Такого ж вимоги дотримуються правила пожежної безпеки для експлуатації пічних димарів. Дуже багато суперечок виникає про те, в якому місці повинен бути вихід вентиляції на покрівлю. На думку

одних фахівців, канал повинен знаходитися недалеко від коника. Вони мотивують тим, що в такому випадку більша частина каналу або труби буде знаходитися всередині підпокрівельного простору, а значить, не буде піддаватися атмосферних впливів.

Інші стверджують, що найкращий варіант розташування - на конику покрівлі. В цьому випадку полегшується монтаж вузла проходу крізь покрівлю, а взимку не буде утворюватися снігових кишень на даху, є частою причиною протікання даху.

Висновок вентиляції через покрівлю зверху ховається спеціальним козирком. Його назва - дефлектор. Установка дефлектора на покрівлі служить для запобігання потрапляння дощової води всередину вентканала або димоходу. Його друге призначення - посилення аеродинамічній тяги вентканалов за рахунок його особливої форми.
