Що таке нівелір
Нівелір, яким ми його зараз представляємо, спочатку виглядав зовсім по-іншому. Ще в другому столітті до н.е. Героном Олександрійським був описаний якийсь інструмент, що складається з двох сполучених посудин з рідиною - нівелір найпростіший. У 17 і 18 століттях нівелір отримав безліч доопрацювань від наукових діячів різних країн. Варто зауважити що в 1946 році в СРСР був сконструйований і виготовлений перший нівелір з автоматичним компенсатором.
Оптичні нівеліри - оптико-механічні прилади з автоматичним компенсатором коливань. В даний час практично всі оптичні нівеліри виробляються в Китаї, за винятком пари десятяков точних і високоточних приладів Nikon, Leica, Sokkia, Topcon і ін. Невибагливість до робочих умов, висока точність, простота використання і низька вартість - все це робить оптичний нівелір одним з найбільш затребуваних інструментом на будівельному ринку. Для роботи з приладом використовують штатив (для установки) і рейку (для взяття звітів по штрихами). Отже, бригада для нівелювання повинна складатися як мінімум з 2 осіб.
Оптичні нівеліри поділяють за критерієм точності і призначаються для різних видів робіт:
- Технічні (Для технічного нівелювання).
- Точні (Нівелювання III, IV класів).
- Високоточні (Нівелювання I, II класів).
Практично всі оптичні і цифрові нівеліри проходять обов'язкову атестацію і вносяться до державного реєстру засобів вимірювальної техніки РФ.
лазери
Відразу варто відзначити, що в даний час є якась плутанина на ринку в назвах лазерних приладів, ВТАК як не всі лазерні будівники можна вважати нівелірами. За точністю лазери поступаються оптичним, але точними ротаційними нівелірами можна виконувати нівелювання III і IV класів. Непрофесійні побудовники по точності не підійдуть для технічного нівелювання, але своє місце ці інструменти знайдуть в побуті і господарстві.
Діляться лазери на дві основні групи по виду побудови лазерних площин (статичний і динамічний):

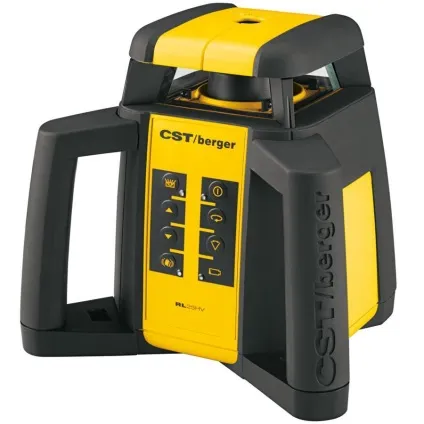

- ротаційні нівеліри - лазерний випромінювач будує точку, а ротаційна голова нівеліра будує лазерну площину навколо себе обертанням цієї точки.

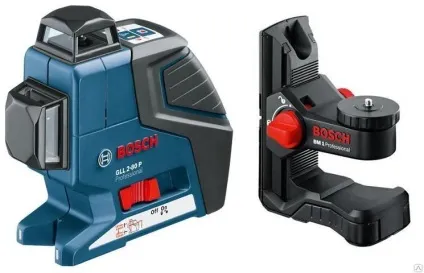

- побудовники площині і точок - обладнані одним або кількома випромінювачами і будують одну точку / площину в одному напрямку або кілька (включаючи зеніт / надир і вертикальні площині)
- трубні лазери - лазерні целеуказатели. Застосовується для прокладки різних інженерних комунікацій або лінійних об'єктів.
Переваги Лазерного нівеліра перед оптичними:
- Висока точність - професійний лазерний нівелір дозволяє побудувати вертикаль і горизонталь з точністю 0,2 мм на метр.
- Швидкість і зручність - самовирівнюється лазери готовий до роботи відразу після включення
- Можливість побудувати вертикальну або горизонтальну лінію необмеженої довжини (звичайний рівень обмежений своєю довжиною, max = 1.5 метра)
- Лазерний схил - дозволяє працювати навіть при сильному вітрі, на відміну від мотузкового схилу.
Відмінною особливістю лазерних нівелірів від оптичних є сам конструктив приладу (без оптичної частини), а також функціональність самого інструменту. Лазерний рівень дає видимий промінь вертикалі або по горизонталі, від якої можна проводити роботи і виконувати вимірювання. Для роботи з лазерним або ротаційним нівеліром необхідний всього один чоловік (оператор).
На даний момент усі лазерні прилади мають самовирівнюючі компенсатор, який в залежності від приладу може бути:
- магнітним (коливання гасяться за рахунок магнітів, закріплених на самому компенсаторі).
- електронним (компенсатор вирівнюється сервопріводамі за сигналами з датчиків-уклономіром (інклінометров), а в разі відхилення в ході роботи відбувається сигналізація і підстроювання)
На сьогоднішній день кожен майстер ремонтно-оздоблювальних робіт має в своєму арсеналі лазерний рівень.
Цифрові нівеліри.

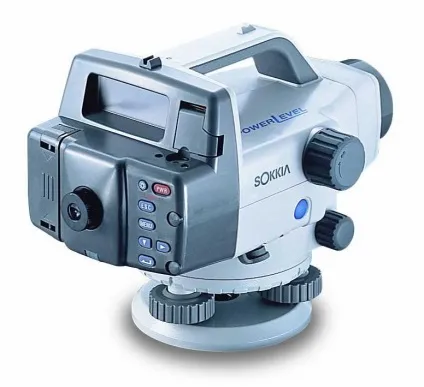

Цифровий нівелір - це поєднаний воєдино електронно-зчитує модуль з оптичною візирної системою для зручного і швидкого наведення на ціль.
Зчитування показань відбувається через зорову трубу зі спеціальних рейок з BAR-кодом (або штрихкодом). Всі цифрові нівеліри оснащені рідкокристалічним екраном і функціональним інтерфейсом для контролю вимірів в поле, зрівнювання ходів, обчислення перевищень і висот. За допомогою кабелю або Flash карти ви без зусиль зможете імпортувати інформацію на ПК і зробити камеральну обробку. П рібор оснащений функцією вимірювання відстаней д ля контролю довжини плечей в ході точного нівелювання.
При роботі з оптичним нівеліром (особливо при виконанні високоточних робіт) найчастіше фактором невязки ходів або помилкових вимірювань є людський фактор (помилка взяття звіту, замиленість очі, втома). Цифровий нівелір спрощує сам процес нівелювання і прискорює виробництво робіт, особливо це відноситься до високоточного нівелювання (I, II класу), при виконанні яких доводиться брати велику кількість звітів на станції.
До недоліків цифрових нівелірів можна віднести примхливість електронних складових і високу вартість щодо оптичних і лазерних побратимів. Рейки з RAB-кодом, що використовуються спільно з цифровими нівелірами, є одними з найдорожчих витратних аксесуарів на ринку геодезії. Вартість однієї триметрової инварной рейки Trimble орієнтовно становить 100 000 рублів.
На даний момент на ринку України представлено досить багато моделей цифрових нівелірів різних за вартістю і технічним характеристикам До топовим і найточнішим відносяться цифрові нівеліри компаній Trimble, Topcon, Leica і Sokkia. Також є більш бюджетні моделі від китайських виробників Stonex, Geomax, Boif. Vega і т.д.
