На загальне питання «що таке дренаж» відповімо визначенням: дренаж - це система відведення надлишків осадових і грунтових вод за межі осушуваної ділянки. У даній статті ми докладно розглянемо які види дренажу для чого призначені, який тип осушення вибрати, як грамотно скласти і реалізувати проект.

Перш за все, для будівництва ефективного відводу води важливо знати:

•
  Середньорічний водний режим місцевості.
• Рельєфне розташування оброблюваної ділянки: низина, рівнина, у водойми, на схилі.
• Щільність грунту, вид грунту: піщаний, супіщаний, глинистий, суглинний.
• Очікуваний рівень водозбору на ділянці. Розрахунковий максимальний рівень.
• Висота (рівень) залягання грунтових вод.
• Чи є можливість відвести за межі ділянки велику кількість води одномоментно.

Практично всі ми проживаємо в помірному кліматичному поясі нашої планети, а це значить, що більша частина нашої території має надлишкову вологість і потребує дренування грунту.

В іншому випадку в сезон паводків і під час сильних злив на ділянці отримуємо болотисту місцевість, плямкання під ногами, розмивання родючого грунту, підмито фундаменту будівель.

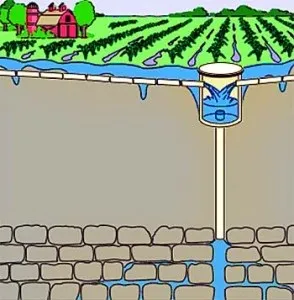

Наступний малюнок наочно демонструє, навіщо потрібен дренаж.

Підтоплення ділянки після зливи

Визначимо три типи дренажних систем:

1. Відведення води з поверхні ділянки.
2. Відведення вологи від фундаментів, підвалів і цоколів будівель і споруд.
3. Відведення стоків з дахів будівель і споруд.

Також визначимо види дренажу:

1. Закритий дренаж. Спеціально спроектована система з укладання дренажних труб. відвідних стічні води в колектор або за межі ділянки. Викопують траншеї глибиною до 1,4 метра і шириною близько 40 см, причому з ухилом в бік дренажного колодязя або нижньої межі території. Під труби укладається з ущільненням пісок і щебінь, потім труба, потім знову пісок і щебінь. Зверху розташовується шар дерну, так що конструкція прихована від очей і не порушує естетичний вигляд.

Відкритий дренаж. Система викопаних по периметру ділянки відкритих водовідвідних траншей з висновком стоків в каналізацію. Ширина стінок приблизно дорівнює 50 см, глибина 50-100 см, кут нахилу стінки 20 градусів.

Відкритий дренаж ефективний при похилому рельєфі, часто використовується на великих площ не житлового призначення, абсолютно не підходить для естетичних ландшафтів, до того ж травмоопасен. Вимагає постійного догляду, тому що постійно заростає, обсипається, засмічується. На дно можуть укладатися пов'язані прути, гілки, сегменти труб для підвищення пропускної здатності і перешкоджання засмічення.

Засипний дренаж. Будується за принципом відкритого дренажу, тільки на дно вкладається бутовий камінь, бита цегла, потім йде шар гравію (з фракцією, від 5 мм), зверху конструкція маскується дерном. Траншеї направляються під нахилом в сторону влаштованого дренажного колодязя або стічної канави, пропускна здатність стоків невисока, тому немає сенсу використовувати на великих ділянках, швидко замулюється, засмічується і потребує чищення.

Тепер поговоримо про типи дренажних систем докладніше.

Відведення води з поверхні ділянки

Застосовується при розташуванні ділянки в підтоплюються місцях: низинах, вододілах, болотистих місцях, при високому розташуванні грунтових вод (менше 1,5 від поверхні грунту).

Збір стоків можливий двома способами:

Точковий спосіб використовується на невеликих ділянках. Штучно створюються ухили на ділянці в певні точки (за принципом піддону в душовій кабіні). У цих точках встановлюються водоприймачі (трапи), з'єднані з системою стічних труб.

Точка прийому води

Таких точок може бути скільки завгодно, зазвичай вони ставляться на доріжках, автомобільному майданчику, спортивному майданчику, інших відкритих ділянках, на яких вода не повинна скупчуватися. Потім по з'єднаним трубах вода самопливом сходить в колодязь-колектор або виводиться за межі ділянки.

Кошторис на влаштування дренажу таким способом досить велика, тому дренаж великих площ проводиться лінійним способом (малюнок нижче). Завдання - просто прибрати скупчення води на ділянці.

Якщо ухил місцевості більше 3%, можна обмежитися створенням мережі стічних не глибокий траншей, по яких вода самопливом сходить в напрямку центральної глибокої траншеї.

Стічні води сходяться в дренажний колодязь з пескоулавітелем і далі в загальний колектор. Такий монтаж дренажної системи легко виконати своїми силами.

Якщо природний нахил ландшафту менше 3%, замість траншей вкопують дренажні труби, які також прямують в дренажний ревізійний колодязь і далі в колектор.

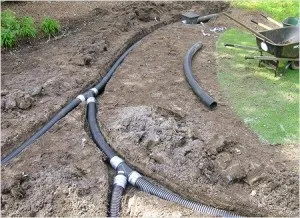

Осушення ділянки за допомогою дренажних труб

Порада: не забувайте обертати трубу в геотекстиль (про це пізніше) і прокладати гравієм; намагайтеся труби розташовувати «ялинкою» для полегшення природного ходу стічних вод.

Відведення вологи від фундаментів, підвалів і цоколів будівель і споруд

Глибинний дренаж призначений для відводу зайвої вологи (грунтових вод) від підземної частини будівлі.

Робиться за двома принципами:

• Незамкнений (відтинає) дренажний контур.
• Замкнуте дренажний контур.

Незамкнений контур використовується при яскраво вираженому ухилі ділянки, коли грунтові води знаходяться в динамічному стані (пересуваються). В цьому випадку допустимо встановлювати L-подібний або П-подібний буд, тому що з нижньої сторони будівлі вода не накопичується.

Як правило, встановлюють замкнутий дренажний контур. Для цього по периметру будівлі прокладають дренажну конструкцію, замикають її на дренажний колодязь, який служить ще і ревізійним, і далі виводять стоки в колектор або за межі території (дивіться проект дренажної системи на малюнку).

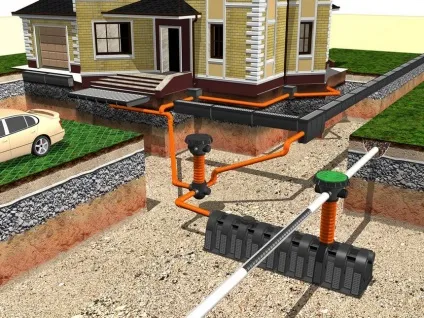

Схема дренажу фундаменту і зливовий дренаж

Сам пристрій дренажу виглядає наступним чином

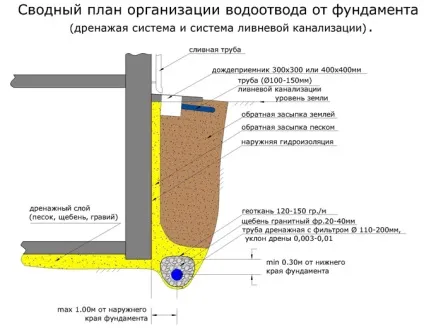

Схема пристрою дренажної системи

Якщо Ви зробите все в точності, як показано на малюнку, то на 100% забезпечите якісне відведення грунтових і стічних вод від підземної частини будівлі.

Порада: намагайтеся планувати і починати будувати дренажну систему на самих ранніх етапах будівництва будинку, це допоможе уникнути дублювання багатьох будівельних робіт.

Щільно упаковуйте дренажну трубу, пересипану щебенем, в геоткань. Не дозволяйте бруду проникати до труби, це закупорить її отвори і вода перестане виводитися.

Не забувайте про зовнішній гідроізоляції підземної частини стіни підвалу. Бажано наносити її в два шари спеціальної мастики, укладаючи між ними капронову мережу з осередком 2 мм (армування).

Відведення стоків з дахів будівель і споруд

Ці дренажні системи ще називають поверхневим дренажем. З назви зрозуміло, що цей дренаж відводить дощову воду, що стікає з даху.

Як робиться дренаж видно з малюнка нижче

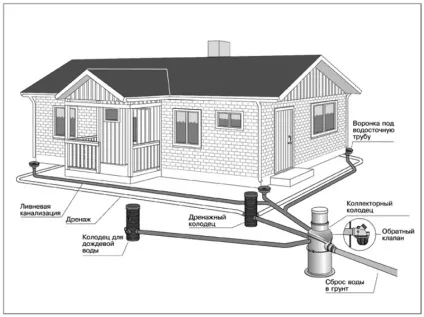

Зливова система дренажу

Аналогічно з глибинним дренажем, поверхневий дренажний контур зводиться в ревізійний дренажний колодязь і далі стоки йдуть в колектор.

Розглянемо деякі особливості зливової системи:

• Окремо встановлюються точки (трапи) прийому стічної води під кожну зливну трубу з даху будівлі.
• Навколо будівлі по периметру відразу після вимощення фундаменту прокопує траншеї, в які потрапляють паводкові і дощові води. Зверху такі траншеї закриваються гратами для безпеки і естетичності. Вони також перешкоджають попаданню в жолоб гілок і листя.

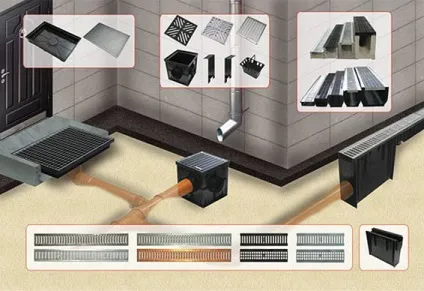

Елементи поверхневого дренажу

На поворотах труб встановлюються спеціальні глибші сегменти, в які осідає пісок та інший осадовий сміття. Такі лотки дуже зручно очищати.

Точки прийому води з даху можна замикати в один контур з траншеями, але ні в якому разі з глибинним контуром.

Монтаж дренажних систем поверхневого осушення краще довірити спеціальній бригаді, що використовує в своєму арсеналі геодезичні прилади.

Порада: загальний колектор повинен мати в конструкції зворотний клапан, який не дасть воді піти назад до будинку.

На закінчення зазначимо, що проектування і будівництво дренажної системи будинку і сусідньої ділянки є складним інженерним завданням, яку повинні вирішувати підготовлені фахівці.

Якщо Ви плануєте масштабні роботи, не впевнені в тому, що знаєте, як себе ведуть грунтові води на вашій ділянці, то:

• Найміть бригаду професіоналів.
• Запросіть професіонала-виконроба, який буде відповідати за якість і послідовність робіт на ділянці.

Зіставте роботи з будівництва дренажу з роботами з будівництва автономної каналізації. Вони дуже схожі за характером, що дозволить Вам заощадити час будівництва.
