Що нового в КОМПАС-3D v17?
Напередодні виходу нової версії КОМПАС-3D v17 ми вирішили відкрити таємний завісу і повернулися до вас з новинами з самого центру проектування нової версії цієї програми.
Покращений інтерфейс КОМПАС-3D v17 знаходить колір

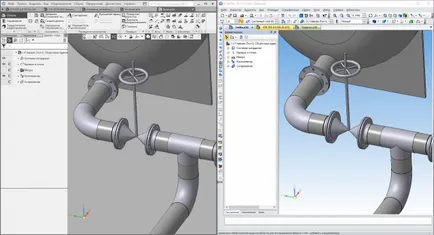

Нова версія програми має подвійну кольоровим інтерфейсом: світла і темна теми оформлення. Це передбачено для користувачів, що працюють в різний час доби. Днем краще працювати на світлому тлі, ввечері і вночі - навпаки, на темному. Оновлення передбачено і для векторних іконок, які також можуть бути тепер не тільки монохромними, але і кольоровими. Управляти розмірами іконок тепер можна керуючи шрифтами ОС Windows. Тобто в оновленій версії програми інтерфейс повністю підлаштовується під настройки ОС.
Розробники постаралися і над впровадженням перемикача квітів для кожної теми оформлення. Тепер колірну гамму інтерфейсу кожен зможе підлаштувати для себе сам.
Оптимізація роботи в v17
Розробники доклали всіх зусиль для того, щоб заощадити ваш час на пошук потрібних кнопок або команд. І одним з поліпшень є інтегрування режимів роботи один в одного. Що це означає? Кожен режим створення моделі має свій інструментарій і для того, щоб застосувати команду з іншого режиму, в даній версії розроблена можливість швидкого пошуку потрібної кнопки. Наприклад, в попередніх версіях КОМПАС-3D команди «Видавити», «Вирізати» при твердотільному моделюванні ескіз можна було знайти тільки на перемикається стислій панелі. Оновлена версія інтерфейсу для широкоформатних моніторів передбачає зручне розташування іконок, якими можна скористатися, не втрачаючи часу на їх пошук. Ескіз можна створити в будь-якому режимі, який підтримує інструментарій для каркасного, листового і поверхневого моделювання. На панелі Ескіз міститься мінімальний набір інструментів, який в процесі роботи можна змінювати під свої потреби. В ході роботи з ескізом панель автоматично змінюється, скорочується кількість команд для твердотільного проектування і зростає число інструментів для роботи з ескізом.
Серед нововведень в новій версії слід виділити появу «розумного створення». При роботі в КОМПАС-3D часто доводиться підтверджувати операції. Нова версія виключає кілька зайвих рухів в ході цього процесу. Наприклад, якщо підсумок команди відповідає нашим бажанням в фантомі, то переходячи до наступної функції, КОМПАС-3D v17 доведе операцію до кінця і збереже об'єкт. Більш того, команди створення моделей тепер незалежні від того присутні або відсутні в моделі відповідні об'єкти. Наприклад, якщо об'єкт не мав елементами для тієї чи іншої операції, то попередня версія КОМПАС-3D навіть не видавала деякі операції для цих елементів, що закономірно. Але якщо, наприклад, потрібно зробити видавлювання і округлити кілька планок, то конструктор повинен буде дати команду для видавлювання і налаштувати параметри. Якщо результат йому підійде, то відразу можна запускати і Скруглення зазначених планок. Таким чином, немає необхідності підтверджувати попереднє дію, програма все збереже сама.
Третім поліпшенням є зацикленість дій. При триваючому процесі створення одного об'єкта, можна створювати наступний. У зациклених процесах є можливість додавання нових опорних елементів. Так, можна економити час і зусилля при виконанні декількох операцій і додавати або видаляти матеріал не виходячи з операції.
Ескізний інструментарій в моделюванні

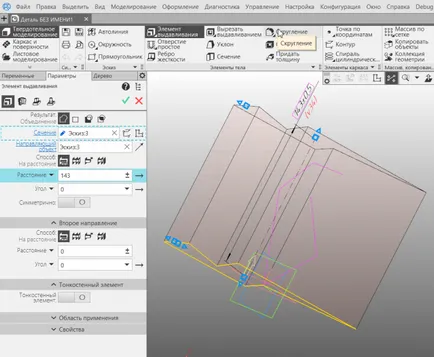

Інструментарій моделювання в меню ескізу

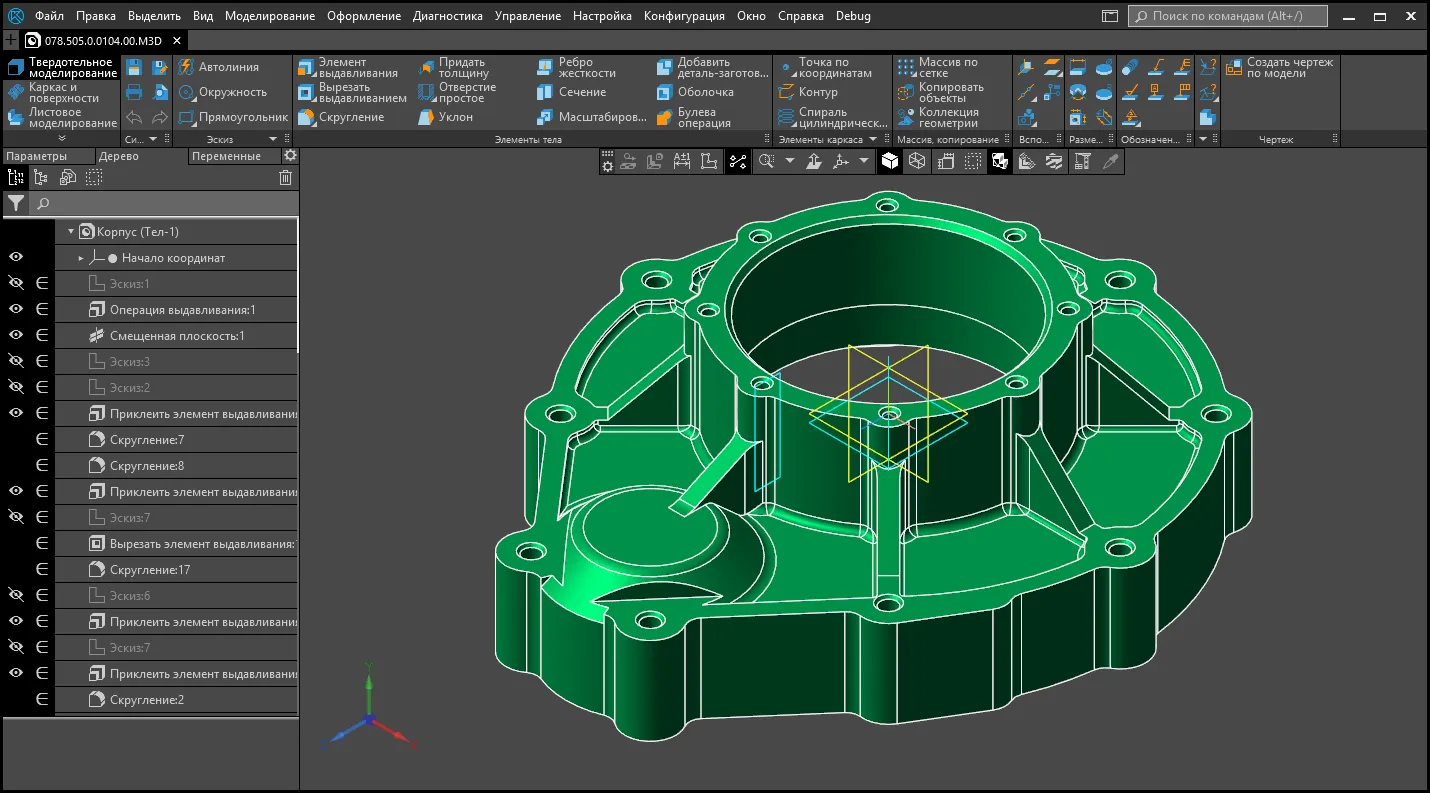

Приклад «Розумного створення»

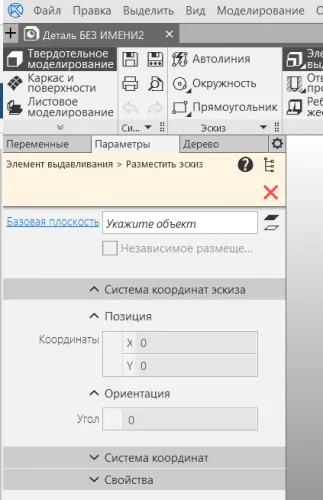

Запуск ескізу за допомогою команди Витискання
Нові механізми для 2D і 3D відтворення
Попередні версії підтримували механізми OpenGL (за відгуками відрізнявся швидкістю, але не якістю) і GDI (якість, але не швидкість) для відтворення 2D. Нова версія підтримує тільки перший механізм, але зі значними поліпшеннями в швидкості і якості отрісовок.
Також нова версія відрізняється кращою налаштуванням якості растрів (наприклад, підкладок для планувань) і гарантує продуктивність і якість відтворення.
Отримати креслення прямо з додатку Устаткування? З v17 це реально.
Нова архітектура вимагає нових додатків. Кілька років тому творці програми зайнялися удосконалень додатків Компаса-3D, першим з яких стало Устаткування (спочатку Металоконструкції, потім і Трубопроводи). Побудова об'єктів значно прискорилося і тепер ведеться не по компонентам, а по тілах. Звичайно, не обійшлося і без мінусів. Безпосередньо отримати креслення з збірки виявилося неможливо. У v17 виправлений цей мінус і, по крайней мере, в додатку «Обладнання: Металоконструкції» тепер можна відразу отримувати креслення з елементів, що створюються в цьому ж середовищі.

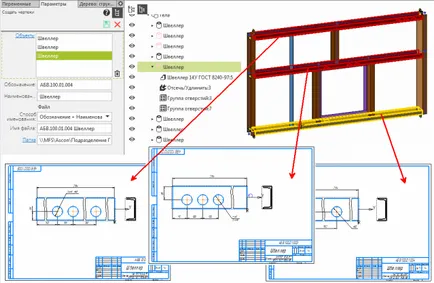

Для формування креслень зазначених елементів одним кліком можна скористатися новою командою «Створити креслення для профілів, Пластин і Ребер жорсткості». Розробники відзначають, що витрати часу і зусиль на створення відразу декількох креслень, а то й цілого комплекту документів значно скоротилися.
Орієнтація об'єкта Металоконструкція в моделі тепер довільна. Креслення буде коректно відображати її положення в будь-якому ракурсі. Якщо довжина об'єкта така, що потрапляє за межі креслення, то в 17 модифікації надана можливість користування «розриву виду».
Новий додаток: система апробації документів
Нова окремо створена програма служить для перевірки файлів за заданими типами тестів не залежно від КОМПАС-3D. У той час як додаток перевіряє документ на одному екрані, на другому без перебоїв триває робота в КОМПАС-3D.
