Все що потрібно знати про оболонках палі

Говорячи про оболонках, перше, що спадає на думку, це запитати, що це таке палі оболонки, надто вже незвично звучить словосполучення.

Давайте спробуємо дати найбільш повне визначення, благо зустрічаються кілька варіантів пояснення. Отже, оболонка для палі - це порожнисті стрижні, як правило, виготовлені із залізобетону.

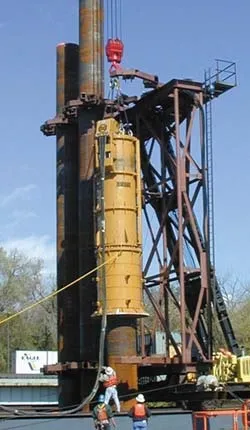

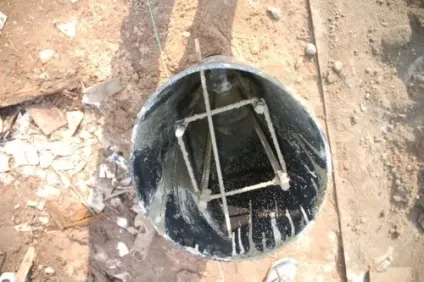

Фото стандартної конструкції оболонки

Що примітно, стрижні завжди випускаються досить великого перерізу, мінімум 800 мм. Кінець у вироби може бути кілька загострений.

Галузь застосування

Використання настільки цікавою і незвичною технології у виробництві стрижнів для занурення, повинне призводити нас до областям використання мінімум неординарним.

І дійсно, області, де ця конструкція знаходить застосування, різноманітні і не зовсім звичні:

• В першу чергу, скажімо про монтаж масивних фундаментів під цивільні будівлі (наприклад, будівництво стрічкових монолітних фундаментів). Тут мова йде про великих багатоповерхівках.
• Пристрій мостів. Конструкцій, які відчувають постійні динамічні навантаження і вплив агресивного середовища.
• У пристрої надовб. Актуальність цієї споруди, звичайно, можна поставити під сумнів, принаймні, в сьогоднішніх реаліях, однак, як спорудження військового характеру, воно має право на життя.

Мости на технологи оболонок

Найголовніше, що можна тут же згадати, це те, що такий виріб дозволяє вести роботу з будівництва потужних підстав саме глибинного закладення, причому в нестандартних, а іноді і екстремальних, геологічних умовах.

Як відбувається занурення

• Занурення без виїмки грунту.
• З виїмкою.
• З підмивом грунту з області занурення.
• Без підмиву.

У будь-якому випадку мова йде саме про роботу з внутрішньою порожниною вироби, зовнішні сторони стін відчувають на собі сили тертя і тиску навколишнього грунту, яке зростає з кількістю встановлених оболонок.

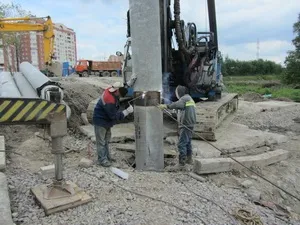

З точки зору самого процесу, можна сказати, що своїми руками ми тут нічого не зробимо, рівень трохи не той. А якщо предметно, то для нормальної роботи з виробом нам буде потрібно спецтехніка, копер, який буде обладнаний вібруючим елементом.

Саме з використанням вібрації, стрижень занурюється в грунт. В результаті впливу на грунт, він розріджується, що дає можливість залізобетонної оболонці продовжувати своє занурення на проектну глибину. При цьому сила тертя зменшується за рахунок ослаблення зв'язків в грунті.

Робота по установці вироби

Крім того, у нас в результаті занурення, утворюється порожнина, з якої ми можемо в подальшій роботі провести виїмку ґрунту (дізнайтеся також що таке свайно-ростверкових фундамент і які особливості його технології будівництва).

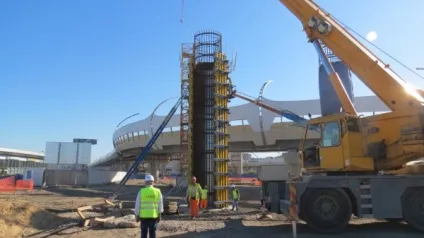

Якщо розглядати роботу в вигляді такого собі покрокового процесу, то можна його відобразити наступним чином:

• Доставка стрижнів на будівельний майданчик. В силу того, що вони мають значним перетином, під їх транспортування використовуються спеціальні платформи.
• Далі відбувається монтаж направляючого пристрою. В связи со столькими специфическими работами, цена всего процесса может получаться достаточно высокой.
• Доставка вироби до місця занурення. Для цього так само буде потрібно використання спеціальної розвантажувальної техніки.
• Установка сваи при помощи ранее смонтированного направляющего устройства. Тут важливо, щоб всі проектні особливості були строго дотримані, і не було жодного відхилення.
• Занурення. Відбувається в результаті вібрації, як ми вже зазначили вище.
• Витяг. Цей пункт має сенс, якщо за проектом передбачається виїмка оболонки з грунту.

Далі нам цікаво зрозуміти, як відбувається нарощування довжини, адже іноді доводиться працювати з досить глибоким закладенням в грунт:

• Перший спосіб передбачає, що нарощування секцій буде відбуватися в міру занурення, тобто нова секція з'єднується, як тільки попередня занурена на певну глибину, і так до досягнення необхідних проектних показників.
• Інструкція по другому типу з'єднання передбачає, що секції будуть завчасно зібрані і підготовлені до занурення в уже готовому вигляді.

Тепер поговоримо про способи нарощування.

При такій відповідальній роботі повинні враховуватися всі нюанси і тонкощі збірки, тому у нарощування є і свої методи, які залежать від того, відбувається воно по ходу занурення, або завчасно:

• У разі з'єднання секцій при закладенні, найбільш раціональним варіантом виступає метод фланцеві-болтового приєднання. Цей обумовлено тим, що можна в процесі роботи домогтися найбільш точного збігу осей і палі.
• Якщо ж палі передбачається збирати до моменту початку закладення, то кращим виглядає метод зварного і мокрого стику. Крім того, тут ми можемо констатувати набагато менша витрата матеріалів.

Зварений метод стику

Важливо! Збірка по другому типу повинна проводитися на спеціально сконструйованих стендах. Именно так обеспечивается полностью герметичный и прочный шов между секциями оболочки. Технологія складання обов'язково передбачає ізоляцію стиків. Причому тут можна застосувати і торкретування металу, а глину місця стику гарячим бітумом, при якому ще наноситься кілька шарів спеціальної мішковини.

Розглянувши технічні моменти, способи закладення, залишилося сказати, що крім пристрою потужного підстави, оболонки відмінно підходять для роботи зі слабкими ґрунтами, і в сейсмонебезпечних зонах.

Є, звичайно, і деякі протипоказання, але в основному вони зводяться до виключення сільносжімаемих типів грунту. А це у нас мулисті грунти і торфовища.
