Схеми простих переговорних пристроїв

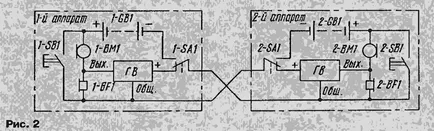

Нерідко в практиці початківця радіоаматора виникає необхідність зібрати просту проводове переговорний пристрій, скажімо, для дачної ділянки, щоб можна було вести розмову з кімнати з тими, хто знаходиться на кухні, в лазні, господарському блоці або з сусідами по дачі. Для вирішення такої проблеми пропонується два варіанти пристрою - для двох і трьох абонентів.

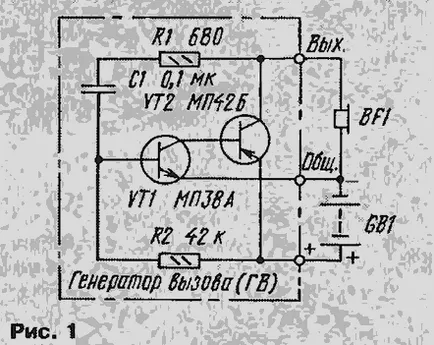

Перш ніж перейти до знайомства з варіантами пропонованих пристроїв, розглянемо роботу генератора сигналу або просто генератора виклику (ГВ). Його принципова схема наведена на рис. 1.

Генератор являє собою несиметричний мультивібратор, виконаний на транзисторах різної структури. До джерела живлення і навантаження він підключений трьома проводами через затискачі "Вих.", "Заг.", І "+".

Цей стан нестабільно і буде тривати, поки конденсатор С1 перезаряджається через резистор R1. Як тільки конденсатор перезарядиться, він не зможе забезпечити струм бази транзистора VT1, достатній для підтримки режиму насичення. VT1 почне закриватися, закриваючи і VT2. Позитивне напруга в точці "Вих." Буде знижуватися, знижуючи тим самим напругу на базі VT1, - він закривається ще більше, захоплюючи за собою і VT2.

Знову йде лавиноподібний процес, в результаті транзистори повністю закриваються. База VT1 знаходиться під негативним напругою, забезпечуваним конденсатором С1, який придбав його в процесі перезарядки. Ця напруга не зберігається постійним, а за рахунок струму через резистор R2 плавно переходить в нуль і потім, досягаючи позитивного значення, достатнього для відкривання VT1, викликає новий цикл.

О. Ховайко, г. Киев.
