Студійна фотоспалах своїми руками
У засіках моєї фотолабораторії накопичилася величезна кількість фотоспалахів радянського виробництва. Викидати таке добро рука не піднялася, і вирішено було виготовити з них студійні регульовані спалаху для домашньої фотостудії. Величезну допомогу в цьому надав сайт Андрія Осипова, оскільки інформації там по вспишкостроітельству вагон. Але я буду описувати, як сам робив фотоспалахи, і що з цього вийшло.
1. Розбираємо старі фотоспалахи на запчастини (спалаху повинні бути робочі, або потрібно буде встановити, що в них несправне, найчастіше несправний електролітичний конденсатор).

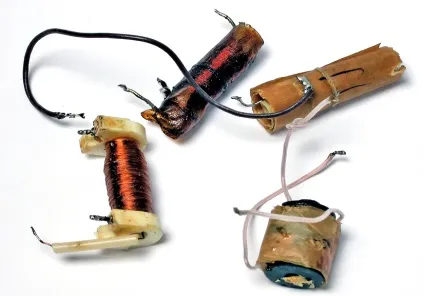

Нам будуть потрібні:
2. Дуже часто у ламп ІФК-120 відшаровується струмопровідний шар, що знаходиться на внутрішній поверхні колби, що призводить до нестійкого запалювання ламп. У будь-якому випадку цей шар потрібно видалити
Озброюємося скальпелем, або гострим ножем, і зскрібає цей струмопровідний шар геть. Знежирюємо колбу лампи, протерши її спиртом або ацетоном.
Поверх колби наметовому бандаж з тонкого дроту без ізоляції, я взяв багатожильний монтажний провід, зняв з нього ізоляцію, витягнув з пучка одну жилку дроти і їй обмотав колбу лампи.
Кінці дроту припаяв до металевої перемичці між ніжками лампи. Цю перемичку можна взагалі видалити і замість неї намотати всі той же монтажний провід без ізоляції.
3. Схема нашої майбутньої спалаху.
Я перепробивал багато різних схем регульованих фотоспалахів, схема наведена нижче сподобалася найбільше, вона досить проста як в збірці, так і в налаштуванні. При правильній збірці починає працювати відразу.

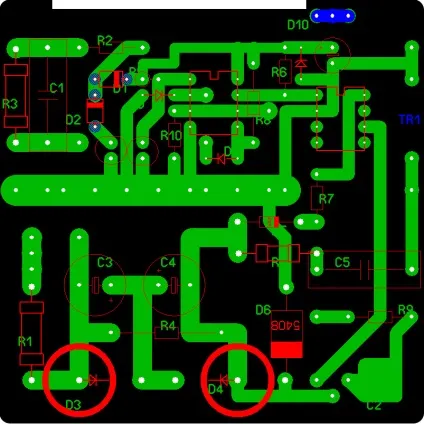

4. Друкована плата.
Першою піддалася модернізації спалах FIL - 105. Стара друкована плата з неї була вилучена і на її місце вставлена нова друкована плата зі спалахом зібраної за схемою наведеної вище.
Розміри плати 68 × 68мм. Випив зверху плати, призначений для установки світло синхронізатора.
Зібрана фотоспалах виглядає ось так:
Ось кадри, зняті з даної фотоспалахом при установці різної потужності:
На максимальній потужності
