Схема підключення газового котла - як правильно підключити газопровід, опалення та інші

Установка і підключення газового котла - схема і правила

Застава тривалої служби будь-якого опалювального обладнання - це правильна і якісна його установка, причому особливу увагу необхідно приділити схемою монтажу опалення та правилам підключення газу до опалювальної установки. Незважаючи на те, що установка газового котла - прерогатива спеціалізованої служби, останнім часом все більшої популярності набирає самостійний монтаж опалювального обладнання, який обов'язково повинен здійснюватися відповідно до затверджених правил монтажу та експлуатації газових приладів.

Загальні правила установки газових котлів

Залежно від моделі котла застосовуються різні технології монтажу, але загальні правила зберігаються для будь-якого газового обладнання.

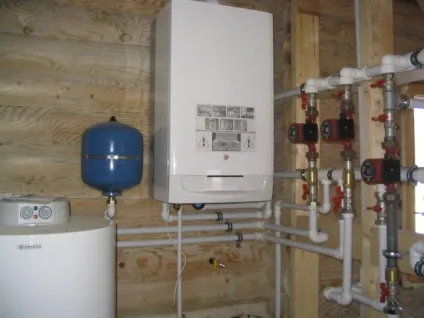

Котельня в приватному будинку

Правило перше. Опалювальні установки відносяться до обладнання підвищеної небезпеки, тому рекомендується проводити їх монтаж в готельному приміщенні (котельні). У випадках з малопотужними побутовими котлами допускається їх установка в будь-яких господарських приміщеннях, але при монтажі одного або декількох котлів сумарною потужності понад 60 кВт необхідна окрема кімната.

Правило друге. У більшості випадків розробка плану установки опалювального обладнання покладається на проектний відділ газового господарства, який контролює експлуатацію котлів і дозволяє подачу газу на нього. Тому установка здійснюється тільки після отримання схеми монтажу і документованих умов підведення газу.

Безумовно, власник встановлюється газового котла може висловлювати свої побажання по його розташуванню обладнання, але відповідальне рішення, висування умов до приміщення і складання плану підключення обладнання покладається на газову службу. Це робиться виходячи з того, що існує цілий ряд обмежень по монтажу котлів: мінімальний обсяг приміщення і висота стель, вентиляція, освітлення, відносне між собою розташування всіх елементів опалювальної системи.

Правілотретье. Правильна установка газового котла виконується відповідно до інструкції-описом його паспорта, причому особлива увага приділяється розташуванню апарат щодо стін і системі відведення відпрацьованих газів.

Відведення газів неприпустимо здійснювати на веранди, під навісами, арками або відкриваються вікнами, щоб уникнути отруєння.

Стаціонарні котли монтуються тільки на неспаленої поверхні підлоги (плитка, бетон, метал) значно більших розмірів, ніж габарити котла, а настінні агрегати повинні зберігати дистанційний зазор і мати тепловий екран на стіні.

Правило четверте. Схема розташування всього газового устаткування в приміщенні повинна забезпечувати мінімальну відстань між ними в 0,5 м, при цьому повинен зберігатися легкий доступ до пальників для їх обслуговування і вилучення на ремонт.

Кожен газовий апарат повинен мати окремий від загальної магістралі газопровід з запірним краном, який виконується тільки з металевої труби та його прихований монтаж не допускається. У місцях проходження газопроводу через стіни, труба прокладається із заставними сталевими гільзами.

Правило п'яте. З'єднання котла з комунікаціями здійснюється за рахунок різьбових з'єднань, а підключення його до електромережі повинно мати систему захисту від перепаду напруги і короткого замикання.

Принципи установки газових котлів

Типова схема підключення газового котла підрозділяється на п'ять відповідальних ділянок за специфікою і послідовності виконання робіт.

монтаж котла

Котел повинен встановлюватися точно у зазначеній виробником позиції: відстань до стіни, рівень його монтажу від статі (для навісних). Кріплення настінних котлів повинно здійснюватися на анкерні болти довжиною не менше 100 мм із запасом міцності до міцних поверхонь стіни, щоб забезпечити витримування навантаження від ваги котла.

Якщо стіна недостатньо міцна, використовуються анкери подвійної довжини, аж до просвердлювання стіни наскрізь з установкою замість анкерів шпильок і широких заставних пластин з зовнішньої сторони стіни.

Правильно встановлений котел повинен враховувати точне збереження горизонтального і вертикального рівня, тому що відхилення може викликати скупчення повітря в водяному контурі, що знизить тепловий ККД.

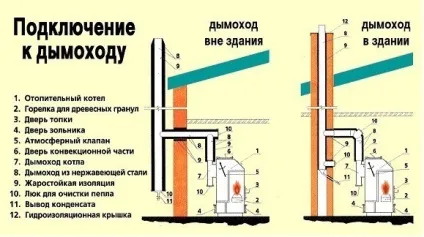

Організація системи відведення відпрацьованих газів

Правильна установка димоходу забезпечує відведення продуктів згоряння, а також, в разі використання коаксіального димоходу, потоку повітря для якісного спалювання газу. Недостатня тяга в системі теплообмінника викликає неповне згоряння газу, що може спричинити скупчення вибухонебезпечної суміші.

Розгерметизація димоходу або відведення відпрацьованих газів поблизу відкриваються вікон і дверей може спровокувати отруєння організму. Тому системі димовідведення приділяється особлива увага, а герметичність перевіряється періодично в процесі експлуатації.

Не допускається установка димоходу зменшеного перетину або з укороченим каналом. Для котлів з відкритою камерою згоряння необхідно забезпечити постійний приплив свіжого повітря в зону пальників, для чого необхідна підтримка достатньої вентиляції приміщення (природна або примусова).

Підключення водних комунікацій

На цьому кроці відбувається приєднання котла в систему опалення та гарячого водопостачання, яке організовується тільки за рахунок різьбових з'єднань (рекомендуються «американки») для збереження можливості легкого відключення або демонтажу приладу.

Не допускається зменшення перетину підвідних трубопроводів щоб уникнути зниження ККД і перегріву котла.

Типова схема підключення газового котла в опалювальну систему має кілька основних елементів.

По-перше, це розширювальний бак для теплоносія, який може бути відкритого або закритого типу.

Бак відкритого типу має сполучення з атмосферною середовищем для своєчасного видалення повітря з опалювальної системи, і повинен встановлюватися в найвищій точці опалювальної розводки.

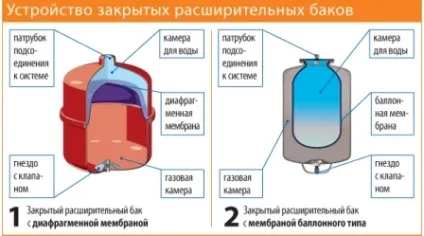

Бак закритого типу не має з'єднання з атмосферою і забезпечений компенсаційної мембраною для розширення при нагріванні рідини. Такий бак може монтуватися в будь-якому зручному місці в комплексі з клапаном, стравлюють надлишковий тиск рідини і накопичився повітря, розташованим в найвищій точці системи.

Установка запірної арматури на розширювальний бак відкритого типу не припустима, тому що розігрів теплоносія викликає його розширення і підвищення тиску в системі, здатного зруйнувати теплообмінник котла.

Наступний елемент - фільтри грубої і тонкої очистки води, причому їх установка рекомендується як на опалювальний контур, так і на контур гарячого водопостачання, так як в процесі циркуляції води по трубах накопичується сміття у вигляді піску і пухких відкладень накипу. Фільтри встановлюються на вхідні патрубки котлів, що знижує засмічення і підвищує ККД опалювачів.

Розібраний фільтр опалювальної системи

Не можна не сказати і про циркуляційні насоси, які не завжди є в конструкції котлів. Вони дозволяють домогтися підвищення ефективності опалення і гарячого водопостачання.

Установка насосів здійснюється в розрив між фільтрами та обігрівачами, при цьому монтаж насоса на водопостачання актуальний тільки при заниженому тиску в трубопроводі, тому що в іншому випадку не спрацьовуватиме автоматика котла-колонки на подачу газу.

І останній штрих - комунікаційно-розподільний блок з запірною арматурою. Система розв'язки трубопроводів з колектором для декількох котлів і контурними відводами опалення дозволяє оптимально відрегулювати циркуляцію теплоносія на різних ділянках будинку.

Розподільчий блок обов'язково має підключення до водопостачання для підживлення опалювальної системи, і забезпечений відведенням на вулицю або в каналізацію для зливу теплоносія в екстрених випадках.

Підключення котлів до електромережі

Включає в себе підведення якісної електропроводки з обов'язковим встановленням УЗО (пристрій захисного відключення), яке забезпечить відсікання електроенергії при короткому замиканні або струмового перевантаження.

В силу чутливості електронних блоків багатьох газових котлів до стрибків напруги рекомендується встановлювати нормалізатори напруги або, в крайньому випадку, блоки відсікання електроенергії при її скачках.

У випадках, коли спостерігаються періодичні відключення електрики, настійно рекомендується підключати систему безперебійного живлення (щоб уникнути заморожування системи опалення) паралельно до електромережі, до якої можуть входити акумулятори з конвертором або генератор.

Підведення і підключення газу до котлів

Цей крок здійснюється тільки при наявності дозвільної документації від газової служби та при виконанні всіх вищеописаних робіт. Підвідні трубопроводи газу повинні виконуватися тільки зовнішньої проводкою зі сталевої труби, причому герметичність всіх з'єднань повинна бути бездоганною. Кожен газовий прилад повинен мати свій кран, який розташовується на рівні «очей», тобто 1,2-1,5 м від рівня підлоги.

Газова магістраль обов'язково повинна мати фільтр, який затримує механічний сміття і частково конденсат. Нові комунікації перед підключенням газової автоматики котлів повинні ретельно продуватися, тому що навіть дрібне сміття, підхоплений газом, може вивести з ладу автоматику або забити її калібровані канали малого перетину.

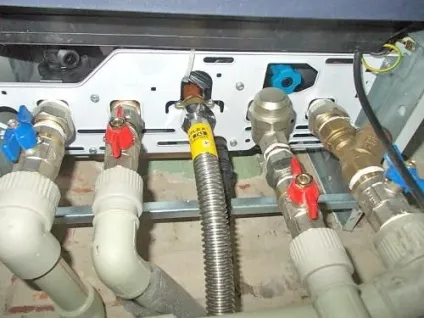

Незважаючи на те, що існують спеціалізовані газові гнучкі шланги в металізованої оплетке, підведення газу від запірної арматури до казанів рекомендується здійснювати також сталевою трубою з різьбовими з'єднаннями, тому що забезпечується надійна жорсткість і не зменшується прохідний перетин підключається комунікації.

Виконання перерахованих умов забезпечить тривалу надійну експлуатацію котлів будь-яких модифікацій.
