Підключення двоконтурного газового котла

Актуальність підключення газового котла

Люди, які живуть в багатоквартирних будинках, не раз стикалися з відключенням гарячої води і запізнілим включенням опалення в холодну пору року. Даних проблем можна з легкістю уникнути за допомогою установки в квартирі газового апарату. Це дасть можливість обігріти оселю вже при настанні перших заморозків і забезпечити безперебійну подачу гарячої води.

Щоб не залишитися без гарячої води і опалення, необхідно купити і встановити газовий котел.

Однак, щоб це зробити, необхідно не просто купити відповідне обладнання, знадобиться правильно його встановити. У більшості випадків в комплект поставки входить інструкція по використанню і схема, яка пояснює підключення двоконтурного газового котла, однак установку необхідно виконувати з урахуванням всіх вимог. У зв'язку з цим рекомендується доручити дане завдання висококваліфікованим фахівцям.

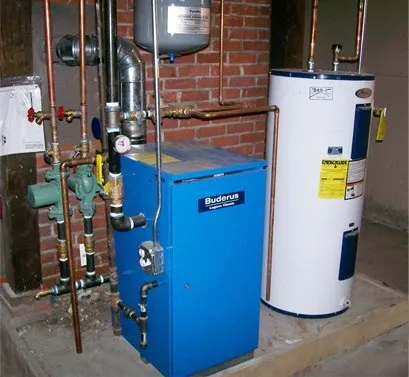

Для того, щоб встановити підлоговий газовий котел, необхідно спеціальне приміщення для нього.

Питання підключення і установки газового обладнання є комплексом робіт. Він починається з вибору підходящого місця для розташування даного апарату. Дане рішення залежить від типу котла. Для того щоб встановити підлогові моделі пристроїв, знадобиться мати окреме приміщення, яке повинно бути спеціально обладнаним. Настінний апарат може розміщуватися на кухні або у ванній кімнаті. При цьому знадобиться обов'язково дотримуватися всіх вимог пожежної безпеки.

У них міститься інформація про те, що установка газового котла повинна проводитися на відстані 20 см або більше від інших газових приладів. Якщо модель енергозалежна, її необхідно розташовувати в безпосередній близькості від джерела електроенергії. Не рекомендується проводити встановлення газового обладнання біля вікна. Залежно від виду пристрою, проміжок між ним і стінкою повинен бути не менше 30 і не більше 50 см.

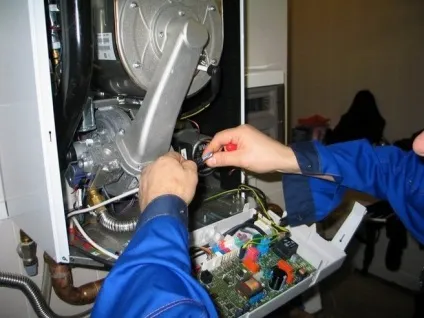

Настінний котел невеликих розмірів є блоком, який готовий до підключення. В його корпусі розташовуються, крім основного обладнання, обв'язування, пальник і електроніка, в зв'язку з чим з технічного боку підключити котел до систем опалення не складе особливих труднощів. Для повноцінного функціонування систем опалення повинен бути виконаний повний розрахунок з урахуванням можливих теплових втрат і площі опалювальних приміщень. На підставі даних, які будуть отримані, слід визначити потужність котла і склад приладів опалення.

Схема підключення газового котла.

Після установки котла і підведення всіх необхідних комунікацій газопостачальна організація повинна дати дозвіл на використання подібної системи. Для того щоб реалізувати це завдання, крім правильного монтажу обладнання, знадобиться надати необхідний пакет документів, який включає в себе договір на роботи, які пов'язані з пуском і налагодженням, договір на сервісне обслуговування, документи на газовий лічильник і котел, акт розмежування.

Схема підключення двоконтурного газового котла

Елементи, які знадобляться для підключення даного пристрою:

• газовий двоконтурний котел;
• кульові крани;
• фільтр грубої очистки води;
• крани;
• згони;
• магнітний фільтр;
• газовий фільтр;
• гнучкий гофрований шланг;
• контури опалення і ГВП;
• спеціальні планки;
• сітковий фільтр;
• манометр;
• запобіжний клапан 3 бару;
• коаксіальна труба;
• терморегулювальний радіаторний вентиль;
• розширювальний бак.

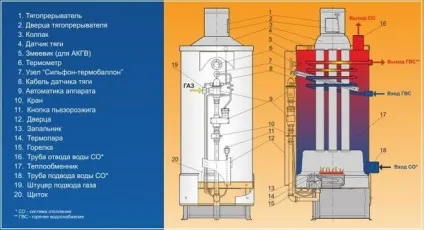

Пристрій настінного газового котла.

На сьогоднішній день виробники випускають досить велика кількість апаратів опалення в різних модифікаціях, в зв'язку з цим вказати точні розміри деталей, послідовність виходів практично немає можливості.

Подібні дані є можливість знайти в інструкції з експлуатації для конкретної моделі пристрою. У загальному випадку можна дати список деталей, які використовуються для того, щоб підключити газовий котел, який має два контури.

До них слід віднести кульові крани, які встановлюються на:

• зворотному і прямому трубопроводах опалення;
• на сливі опалення;
• на магістралях ГВС і холодної води.

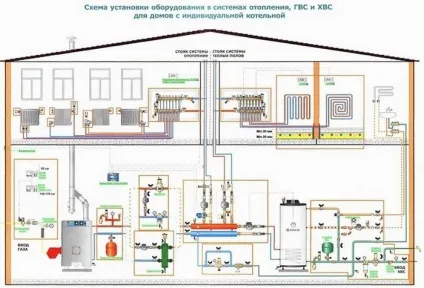

Схема установки обладнання в опалювальних системах.

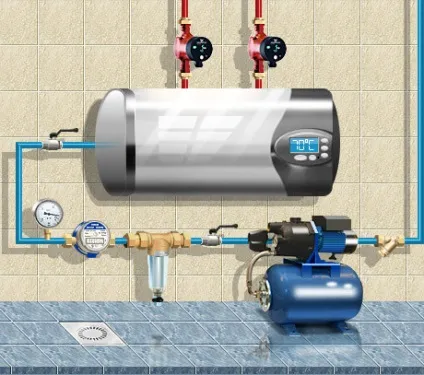

Схема установки обладнання в опалювальних системах, ХВП та ГВП для будинків зображена далі. Виходячи з ділянок установки, вони можуть бути з двома внутрішніми або іншими варіантами різьблення. У певних місцях схеми може застосовуватися кульовий кран з вбудованим згоном. Він призначається для того, щоб можна було відключати магістралі в разі проведення ремонтних і профілактичних робіт.

Наступним елементом схеми є фільтр очищення води, який необхідно встановлювати в разі використання металевих труб. Якщо застосовуються пластикові труби або інші магістралі, можна обмежитися установкою фільтра перед водоміром. При типовою схемою обв'язки необхідна його установка на зворотній трубі опалення, що дасть можливість запобігати попаданню в котел сторонніх тіл. Установка проводиться переважно гайкою вниз на горизонтальній ділянці труби.

Після і до фільтра встановлюються крани, які потрібні для того, щоб була можливість його знімати і промивати. Якщо схема виконується таким чином, що горизонтальний ділянку відсутня, можлива установка у вертикальному положенні.

Згони є елементами, які потрібні для того, щоб була можливість швидко від'єднувати котел від труб або виконувати заміну окремих деталей магістралі. Дані конструкції використовуються для того, щоб спростити монтаж.

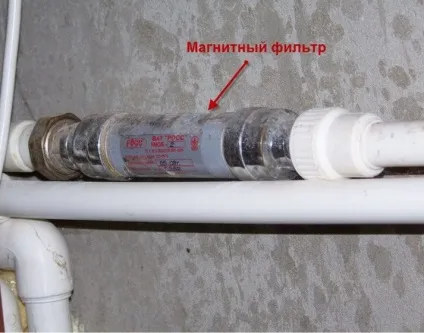

При монтажі газового котла встановлюється магнітний фільтр, який захищає від накипу.

Магнітний фільтр захищає теплової обмінник від освіти накипу і оберігає пристрій від будь-яких поломок. Рекомендується розміщувати його безпосередньо під котлом. Слід зауважити, що у різних виробників подібного обладнання думки з цього приводу можуть розходитися.

Газовий фільтр використовується для того, щоб очищати газ від домішок пилу і окалини. Він розташовується після газового крана (перед котлом). Призначений для того, щоб збільшити термін служби котла. Фахівці радять в обов'язковому порядку встановлювати його.

Підключення газового двоконтурного котла до схеми обв'язки виконується за допомогою використання гнучкого гофрованого шланга, який необхідний конкретно для подібних з'єднань.

Слід пам'ятати, що від того, наскільки правильно буде виконано підключення, залежить термін служби і якість роботи котла. Для того щоб уникнути виникнення будь-яких непередбачених поломок, рекомендується доручити установку фахівцям.

Етапи підключення двоконтурного газового котла

Будь-яке обладнання опалення розраховується на обігрів приміщення. Газові пристрої працюють за таким принципом: терморегулятори і датчики, які встановлюються в них, з огляду на температуру води в опалювальній системі, включають пальник. Вода переміщається через теплової обмінник, після чого нагрівається і подається за допомогою насоса в магістраль. Через певний проміжок часу теплової носій проходить коло і назад повертається вже остиглий в котел, після чого процес повторюється знову.

Перед початком монтажу апарату знадобиться вирішити повністю всі питання, які пов'язані з відведенням продуктів згоряння. У більшості випадків в комплекті з сертифікованим обладнанням йде і димохідний пакет. Його вміст є обов'язковим до установки. Тільки після виконання даних робіт буде можливість перейти до наступних етапів.

Детальна схема двоконтурного газового котла зображена далі.

Детальна схема дворівневого газового котла.

Після того як господар будинку визначиться з розташуванням даного обладнання, слід приступати до виконання його монтажу. Найчастіше котел закріплюється до стінки за допомогою спеціальних планок, які йдуть разом з ним в комплекті. Вони прибиваються на висоті не менше 0,8 м від підлоги. При установці газового обладнання необхідно зробити так, щоб котел не мав перекосів і знаходився паралельно підлозі, тому як неправильне його розташування в більшості випадків призводить до небажаних наслідків у процесі експлуатації.

Після того, як Ви встановили котел на стіну, необхідно його підключити до водопровідної системи.

Після того як котел буде закріплений до стінки, слід вирішити, як правильно підключити газовий двоконтурний котел до водопровідної системи. Попередньо слід видалити заглушки, які встановлювалися на патрубках. На вході встановлюється сітчастий фільтр, для того щоб запобігти попаданню небажаних частинок в теплової обмінник котла.

З двох сторін від фільтра і на все патрубки встановлюються кульові крани. Вони застосовуються для того, щоб полегшити процес обслуговування котла в процесі його використання.

Наступним етапом є монтаж контурів опалення та ГВП. Щоб спростити цей процес, є можливість придбати готовий набір з деталями, які потрібні для реалізації схеми підключення даного пристрою. Подібний набір здатний максимально спростити монтаж.

Тільки після того, як будуть виконані всі етапи, з'явиться можливість виконувати підключення котла до газової магістралі. Подібна процедура повинна виконуватися виключно співробітниками газової служби.

На що слід звернути увагу при монтажі двоконтурного газового котла

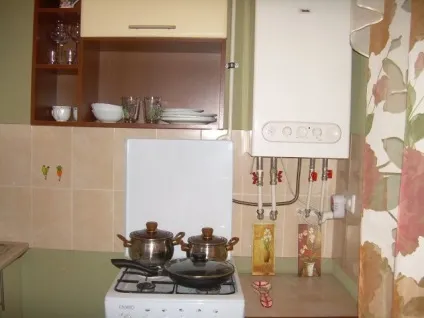

При установці газового котла необхідно дотримуватись вимог по відстані до інших предметів.

При виконанні установки системи обв'язки знадобиться дотримуватися наступних правил безпеки:

• апарат надійно закріплюється на стінці;
• навколо котла витримуються технологічні відстані;
• пристрій витяжки димоходу обов'язково має відповідати розрахунковим розмірами;
• щоб запобігти корозії всіх деталей, слід в якості теплоносія використовувати спеціально підготовлену воду;
• в обов'язковому порядку під котлом повинен встановлюватися вентиль для перекриття газу.

Дотримання всіх цих вимог дасть можливість провести монтаж обладнання правильно, щоб не виникали аварійні ситуації в процесі експлуатації.

Правильна установка і підключення газового котла є гарантією безпечної і безперервної його роботи в подальшому. Схема залежить від виду і моделі апарата, а також від опалювальної системи. У зв'язку з цим, при монтажі знадобиться керуватися додається до апарату інструкцією і послугами фахівців, якщо є така можливість. Це дасть можливість обладнанню працювати тривалий період часу в безаварийном режимі.

Детальна схема підключення двоконтурного котла до системи опалення

Схема підключення двоконтурного котла до опалювальної системи.

Схема підключення двоконтурного котла до опалювальної системи зображена далі, де:

1. Газовий двоконтурний котел в комплекті з насосом і всією необхідною автоматикою.
2. Кульові крани для відсікання системи опалення і котла.
3. Кульові крани для відсікання системи постачання води.
4. Коаксиальная труба.
5. Група безпеки: запобіжний клапан 3 бару, манометр, автоматичний (вбудовуються в настінні моделі газових котлів, а в підлогових моделях встановлюються окремо поза пристрої).
6. Фільтр грубої очистки, який встановлений на зворотному трубопроводі (установка відбувається на горизонтальну ділянку або застосовується спеціальний варіант фільтра від деяких виробників).
7. Розширювальний бак для опалення (вбудовується в настінні котли, але його ніколи не вистачає).
8. Радіаторний терморегулювальний вентиль.
9. Радіатор опалення.
10. Зворотний і подає трубопроводи системи опалення.
11. Трубопровід гарячої води (2-ий контур котла).
12. Кульові крани, які перекривають на окремому споживачеві воду.
13. Трубопровід постачання холодної води.

Як можна заощадити на підключенні двоконтурного газового котла?

Слід знати, що деяка кількість грошових коштів можна заощадити, якщо:

Якщо вже встановлено лічильники води, то не потрібно підключати фільтр на подачу водопровідної води під котлом.

1. В квартирі або приватному будинку, де монтується газовий двоконтурний котел, вже встановлений лічильник води. У такому випадку необхідність установки фільтру на подачу водопровідної (холодної) води під котлом відпадає з тієї причини, що фільтр подібного типу вже був встановлений під водоміром. У зв'язку з цим другий кульовий кран на трубі подачі водопроводу встановлювати не потрібно теж.
2. Є можливість піти по шляху здешевлення матеріалів, які потрібні для установки котла. Зробити це можна шляхом виключення з подібної схеми крана на виході гарячої (водопровідної) води з котла. Коли з'явиться необхідність відсікти котел від водопровідної системи, знадобиться лише перекрити кран подачі води. Єдиним недоліком даного способу є те, що при демонтажі подібного пристрою з штуцера, до якого підключена труба гарячої води, може вибігти невелика її кількість, яке залишилося в тепловому обміннику котла.

Немає сенсу загострювати увагу на підключенні до котла газу, тому як дана операція повинна виконуватися працівниками газових організацій або служб, які мають високу кваліфікацію, всі необхідні дозволи, допуски та ліцензії на роботи по газу.

Єдине, на що слід звернути увагу (не всі газові служби це виконують, хоч і повинні): підключення до котла газу повинно проводитися шляхом жорсткого з'єднання металевої труби через зганяння або американку. В даному випадку обов'язково необхідно використовувати паранітові прокладку. Не допускається використовувати клоччя, ФУМ-стрічку або гумову прокладку, тому як в разі використання гуми відбудеться затискання прокладки, яка звузити діаметр газового проходу, що робить негативний вплив на двоконтурний котел.

Якщо господар будинку або квартири змушений використовувати газовий шланг, то слід знати, що застосовувати в даному випадку потрібно виключно металеві вироби: вони жорсткіше і мають діаметр внутрішнього проходу приблизно 9-10 мм. У звичайних газових шлангів діаметр дорівнює всього 4-6 мм.
