Схема підключення Двоклавішний вимикача

Двоклавішний вимикачем можна включати або вимикати відразу два електроприладу з одного місця, або керувати одним, але двома його секціями.

Переважно, двоклавішний вимикач використають для управління люстрою або світильником, в якій кожна клавіша відповідає за одну з двох груп лампочок. Рідше його використовують для управління двома електроприладами. Наприклад, в ванних і туалетних кімнатах. Де одна клавіша відповідає за світильник, а друга - за примусову витяжку.

На даній схемі зображено червоним кольором фазу, синім - нуль. Кружечок, де посередині хрестик - це лампочка, а то, що обведено штрих пунктирний прямокутник це вимикач, в даному випадку двухклавішний.
З цієї схеми видно, що нуль пішов безпосередньо до лампочки, а фаза на вимикач. А з вимикача, в свою чергу, йдуть два дроти на кожну з лампочок.
По-моєму, тут все просто і зрозуміло.

Якщо вам не зрозуміло з цієї схеми як з'єднувати проводи в розподільній коробці, тоді вас сюди.

Підключення Двоклавішний вимикача

Після того як ми з вами розібралися зі схемою підключення Двоклавішний вимикача, давайте перейдемо до підключення самого вимикача до проводів які виходять з підрозетника. Нижче наведена схема підключення, на якій зображено червоним фазу, синім - нуль, кружечок з хрестиком - одна або друга група лампочок.

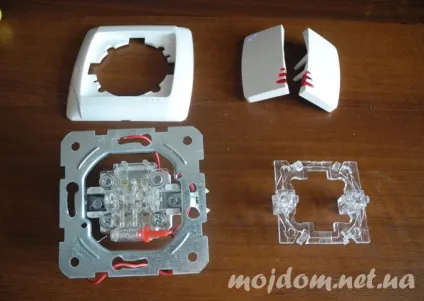

Для початку нам необхідно розібрати куплений вимикач, але це потрібно робити акуратно, щоб нічого не зламати. Ось так виглядає розібраний двоклавішний вимикач.

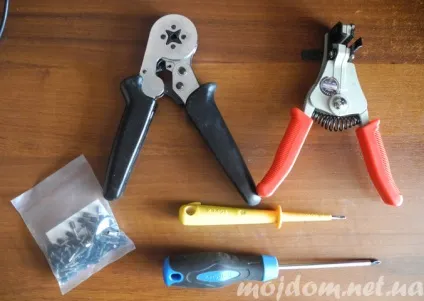

Ось перед вами інструмент необхідний для підключення вимикача. Це обжимка (для обтиску наконечників для багатожильного дроти), інструмент для зняття ізоляції з проводу, пробник електричний, викрутка, наконечники і монтажний ніж (він не показаний на фото).

Знімаємо зовнішню ізоляцію з дроту за допомогою монтажного ножа. Це потрібно робити акуратно, щоб не пошкодити внутрішню ізоляцію проводу. Але перед тим необхідно знеструмити квартиру або будинок. Або відключити автоматичним вимикачем ту групи, до якої належить даний вимикач.

Знімаємо внутрішню ізоляцію на трьох проводах приблизно по 1.5 сантиметри. Я це зробив спеціальним інструментом для зняття ізоляції. Ви це можете робити і монтажним (канцелярським) ножем. Але найголовніше при цьому не пошкодити жили проводу.

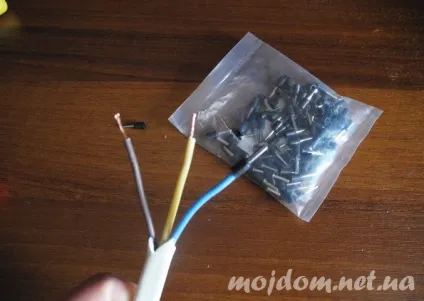

На кінці проводу там, де у нас знята ізоляція, необхідно надіти і відпресованих наконечники. Це потрібно для того, щоб не пошкодити жили проводу тоді, коли ви будете їх підключати до вимикача болтовим з'єднанням. А ви їх пошкодите, і таке з'єднання вам довго не прослужить. Але якщо в вас провід монолітний, то цю операцію вам робити не потрібно.
Якщо вам потрібно терміново підключити вимикач, у вас провід багатожильний і немає ось такого інструменту для пресування багатожильних проводів наконечниками не біда. Ви можете тимчасово підключити двоклавішний вимикач без наконечників, але як можна швидше переробіть це з'єднання.

Обпресовують наконечники ось таким спеціальним інструментам. Розповідати вам не буду про тому, як обпресовувати наконечники, з самого фото стає зрозуміло, як це зробити.

Ось так повинен виглядати опресовані багатожильні дроти.

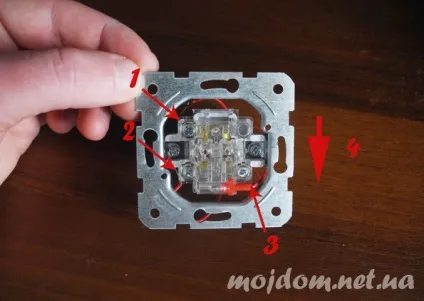

Тепер беремо в руки сам вимикач і визначаємося з тим, який дріт куди підключити. З заде вимикача повинна бути зображена схема підключення. Переважно ця схема обмежується однією відміткою, я її зобразив під цифрою 4. Це звичайна стрілочка, яка означає, що зверху повинна зайти фаза до вимикача, живити його, а знизу вийти. В даному випадку є два виходи до двох груп лампочок.
Так і є. Зверху є тільки один контакт на вимикач, що живить вимикач (на фото 1), а знизу два (на фото 2 і 3).

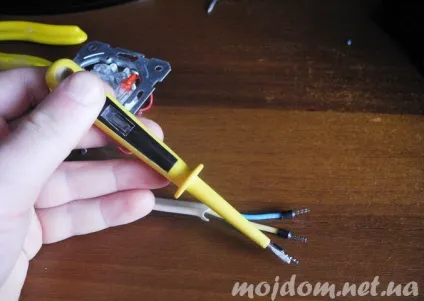

Шукаємо фазу в одному з трьох проводів. Фаза тут повинна бути одна і шукати її необхідно пробником електричним. Але якщо ви не електрик і такого інструменту у вас немає і у сусідів теж, можна без нього обійтися. Для цього необхідно щоб була вже встановлена ​​люстра або світильник. Що ми робимо? З'єднуємо плоскогубцями по черзі один провід з двома іншими. І шукаємо той провід, який при з'єднанні з двома іншими (не одночасно) буде загорятися певна група лампочок. Ось цей провід і буде фазою. Але краще все ж знайти пробник.

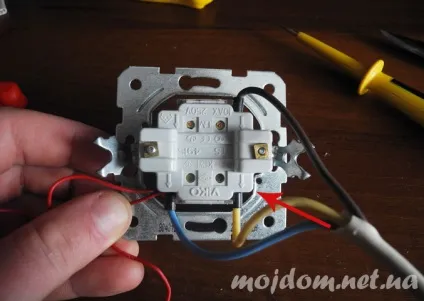

Після того як фаза знайдена прикручуємо її згори, а два інших дроти знизу. І дивимося на стрілку, чи ми все зробили правильно. Так, стрілочка показує в правильному напрямку. Як під'єднати підсвічування вимикача - про це нижче.

Вставляємо двоклавішний вимикач в підрозетник і прикручуємо його.

Не забуваємо встановити фурнітуру.

Схема підключення Двоклавішний вимикача з підсвічуванням

Нижче зображена схема підключення Двоклавішний вимикача з підсвічуванням. Схема - схемою, можливо кому і не зрозуміло. Так я продемонструю це підключення наочно.

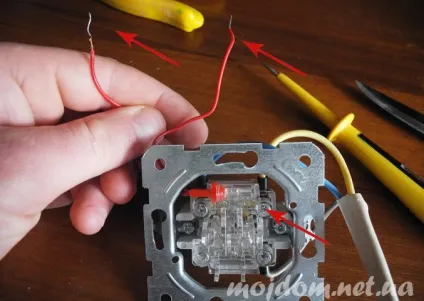

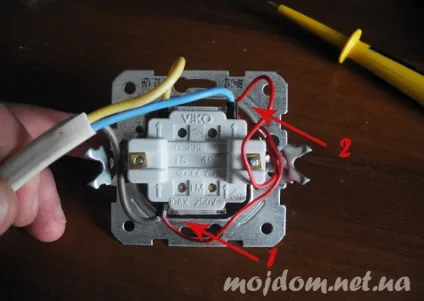

Що ми маємо? Є підсвічування і два дроти, які йдуть від неї. Щоб ця підсвічування працювала, нам потрібно один провід з'єднати з фазою (провід який йде зверху), а другий з одним з тих який належить певній групі лампочок. Все просто, один згори, другий знизу.

Обжимаємо наконечником відразу два дроти. Той що йде на підсвічування, дуже тоненькою, і це дозволить обтиснути одночасно два дроти.

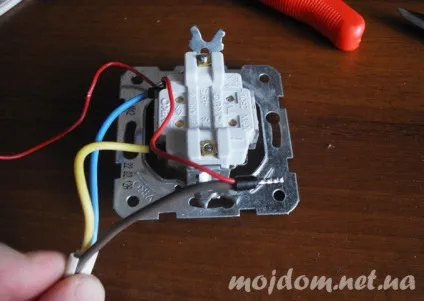

І прикручуємо все на свої місця. Дивимося. Коричневий живе вимикач струмом і до нього підключений дріт від підсвічування, а другий підключений до проводу який йде до однієї з двох груп лампочок. Все вірно, як намальовано на схемою.

Сподіваюся, що ви не дарма витратили свій час, переглядаючи цю статтю, а вона стала для вас корисною. І тепер ви точно знаєте, як підключити двоклавішний вимикач з підсвічуванням і без нього. Ставте лайки. хай щастить
