Схема підключення датчика руху
Датчик руху - це пристрій, який виявляє рух, будь-яких предметів. Такий датчик зазвичай встановлюють в «Розумному будинку». Яку функцію він здійснює? Світло включається при вході людини в кімнату автоматично, а коли той виходить, світло вимкнеться сам. Якщо ви хочете встановити його самостійно, вам потрібна схема підключення датчика руху.
Розглянемо, як можна самостійно реалізувати таку ідею.
Приготуйте датчик руху LX-01.Работает цей датчик наступним чином, коли він відчуває рух на території виявлення, датчик з'єднує ланцюг, після чого включаються прилади, приєднані до нього.
Датчик руху можна налаштовувати, тобто відключати, скориставшись функцією часовий інтервал, а так само можна регулювати рівень чутливості і освітленості. Рівень освітленості коригує яскравість світла в денний час. З'ясувавши рівень освітленості, датчик визначає, чи потрібно включати світло, або в кімнаті і так досить ясно.
6 схем підключення датчика руху
Змінювати послідовність підключення, зображену на ілюстрації можна, так як при неправильному з'єднанні до мережі, можна спалити датчик.

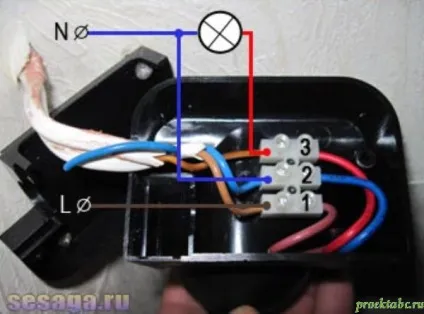

Схема підключення датчика руху. позначення:- Синій провід (N) - нуль;
- Коричневий провід (L) - фаза;
- Червоний дріт - виходить фаза.

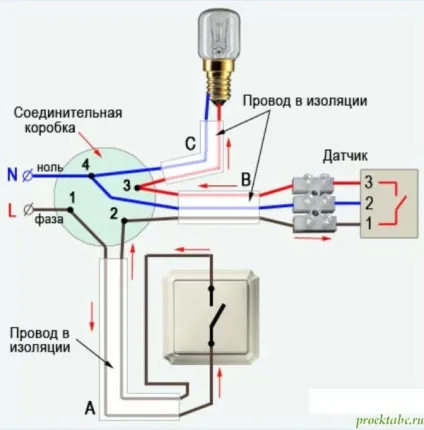

Схема підключення датчика руху і однієї лампочки
Отже, на фото праворуч схема підключення датчика і однієї навантаження (лампочки). На фазі до датчика встановлений вимикач, так що датчик можна відключати при необхідності.
Щоб було зрозуміліше, наводжу нижче допоміжну схему підключення датчика руху. Провід, що йде в стіну, йде на лампочку. замість нього промальовані два проводка (синій і червоний).
Схема підключення двох датчиків руху до однієї навантаженні
На схемі праворуч підключення двох датчиків руху до однієї навантаженні, в нашому випадку - до лампочки.
Схема датчика руху з примусовим включенням
Якщо на першій схемі вимикач знаходився до датчика руху, то на цій схемі він розташований після нього. За допомогою вимикача можна включати лампу для постійної роботи, при цьому сигнали датчика руху будуть ігноруватися.
Схема підключення датчика руху і двох навантажень
Ця схема підключення датчика руху підійде для приміщень, в яких необхідно не тільки включати світло, але і видаляти забруднене повітря, наприклад, для курильних кімнат.
При включенні датчика загарался світло і запускається вентилятор, при цьому вентилятор працює на 5 хвилин довше роботи світильника.
Схема управління освітленням за допомогою підсвічування
На фото праворуч схема управління світла з використанням підсвічування.
Схема підключення датчиків ванних кімнат
А ця остання схема підключення датчиків руху підійде для ванних кімнат. Виходить, що можна підключити до однієї лінії кілька датчиків і до них кілька ламп.
Приміщення і розташування датчика руху

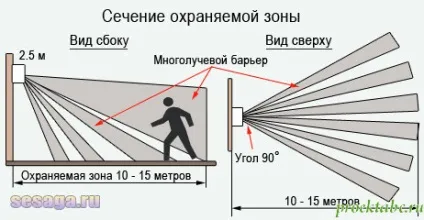

Увага потрібно приділити і розташуванню датчика руху. Зверніть увагу на параметри кімнати, стан дверей і шляхи по яких зазвичай направляється людина. Огляд датчика не повинні перегороджувати предмети, територія, що охороняється повинна добре проглядатися.
Встановлювати такий датчик в санвузли не рекомендується, так як щоб світло безперервно палав під час вашої присутності в даному приміщенні, необхідно буде постійно махати руками у датчика, щоб світло не вимикається. Цей датчик краще підійде для установки в кімнатах, де люди не затримуються довго, наприклад в коридорі.

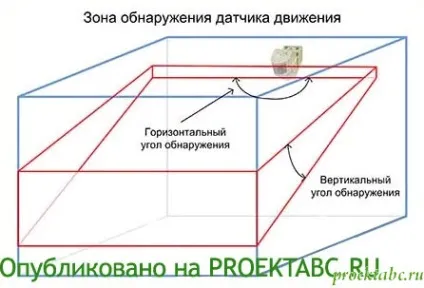

Огляд датчика становить сто двадцять градусів, тому його можна встановити в кут приміщення, звідки буде видно всі необхідні області. Якщо встановити його посередині стіни, він може випускати якісь частини приміщення.
Підключення і установка датчика руху
Щоб провести монтаж цього пристрою, потрібна схема підключення датчика руху. Якщо ви вже визначилися до потрібно схемою, то можна переходити до роботи.
Вимкніть всі електрику в будинку і дотримуйтеся всіх правил техніки безпеки під час наступної роботи. Скориставшись тестером, перевірте проводку і знайдіть провід, який проходить до лампи від вмикача. Далі потягніть новий провід до червоного контакту датчика. Візьміть дріт, що проходить від освітлювального приладу до вмикача з іншого боку, тобто не з боку вимикача. Потім проведіть контакт від цього проводу до клеми, дріт якого блакитного кольору. Всі оголені ділянки необхідно ізолювати і перевірити правильність підключення.
Після виконаної роботи можна приступити до збору датчика і його установці на обраному вами місці. Для цього потрібно закріпити в кутку металевий тримач датчика руху.
Тепер можна проконтролювати роботу датчика руху. Для цього потрібно увійти в його зону видимості. У разі якщо світло відразу включився, значить, ви впоралися з роботою і все правильно налаштовано. Далі можна встановити необхідний проміжок включення світла.
