Схема підключення автосигналізації шериф, автоелектрик
Більшість систем автосигналізації, пропонованих на сучасному ринку, супроводжуються досить докладними інструкціями, між тим, в кожному конкретному випадку, займаючись проблемою як підключити сигналізацію шериф, доводитися враховувати безліч, досить важливих, нюансів.
Установку будь автосигналізації, як правило, починають з вибору місця для основного керуючого блоку. Практика показує, що зручніше за все для цих цілей використовувати відсік за «бардачком» або вільне місце під блоком управління вентиляцією та опалення.
Від спроби прилаштувати даний блок в руховому відсіку найкраще відмовитися. Мало того, що там існує підвищений ризик потрапляння вологи та інших агресивних рідин - в руховому відсіку є безліч комплектуючих, здатних створити перешкоду радіосигналу, а це, в свою чергу, веде до зменшення радіусу дії системи і створює умови для помилкових спрацьовувань.
В обраному місці блок кріпитися поставляються в комплекті гвинтами або за допомогою спеціальних розтяжок. Що стосується рухового відсіку, то набагато доречніше в ньому встановити сирену, при цьому таке місце повинне бути не дуже доступним ззовні, віддаленим від рухомих елементів і захищеним від попадання вологи.
У разі установлення кінцевого вимикача капота не слід забувати, що закріплювати його необхідно на металевій поверхні, надійно з'єднаної із загальною «масою» автомобіля, при цьому при натисканні і закриття капота шток концевика повинен переміщатися не менше ніж на 6 мм, а при відкритті - повністю підніматися.
Датчик удару найкраще закріпити на твердій поверхні перемички між руховим відсіком і салоном (з боку салону).
Світлодіод розміщують так, щоб він максимально відповідав своїм основним призначенням, тобто як можна раніше попереджав потенційного зловмисника про наявність і включеному стані охоронної системи.
Особливо трепетного ставлення до себе вимагає кнопка Valet. яка після установки повинна бути одночасно прихована від очей і, в той же час, максимально доступною для водія
Для під'єднання окремих комплектуючих системи сигналізації вам доведеться виконати в салоні певний обсяг робіт: зробити висновки дроти від замка запалювання (на якому з'являється напруга + 12В при включенні запалення), протягнути дроти, що йдуть в салон від сирени і кінцевого вимикача капота (а можливо і багажника ), зробити надійне відведення від найближчої «маси».
При установці такої системи, можливо, доведеться розрізати штатну приводку управління електроприводами управління замками дверей. Як правило, ці дроти прокладені від основного замикаючого (відмикає) перемикача до додаткових перемикачів і далі - до електроприводів замків. Для нормального функціонування охоронної системи провід, що йде до основного перемикача з'єднується з зеленим проводом системи, а той, хто йде до електроприводів - з жовтим.

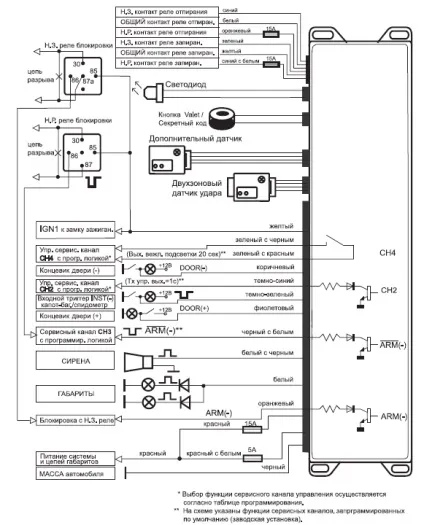

Додається в комплекті схема підключення автосигналізації дає повну інформацію про кольоровий маскування проводів і місцях їх підключення. Єдине, на що слід звернути увагу, це на захист проводів за допомогою спеціальних гофрованих трубок і ізоляційної стрічки, а також надійної їх фіксації кабельними стяжками.
А повна схема включення сигналізації sherriff
- Sheriff ZX-1095
- Sheriff ZX-945
- Sheriff ZX-935
- Sheriff ZX-755
- Sheriff APS 2400
- Sheriff APS-35PRO Platinum2
- Sheriff ZX-750
- Sheriff ZX-1070
- Sheriff ZX-1055
- Sheriff ZX-1060
- Sheriff APS-35PRO Platinum1
- Sheriff ZX-940
- Sheriff ZX-1090
- Sheriff ZX-725 ver.2
- Sheriff ZX-925 ver.2
- Sheriff ZX-910 ver.2
- Sheriff Lady ZX-800
- Sheriff ZX-710 ver.2
- Sheriff ZX-1050
- Sheriff ZX-600 ver.2
- Sheriff ZX-625
- Sheriff APS-35PRO
- Sheriff APS-25PRO
- Sheriff APS-2600
- Sheriff APS-2625
- Sheriff APS-2500
- Sheriff ZX-950
- Sheriff ZX-930
- Sheriff ZX-900v2
- Sheriff ZX-700
- Sheriff ZX-730
- Sheriff PRO-9250
- Sheriff APS-35PRO Silver
- Sheriff APS-2600 Ver.2
- Sheriff APS-2500 Ver.2
- Sheriff APS-35PRO Ruby
