схема фотоспалахи

У багатьох, якщо не у всіх, є цифровий фотоапарат. Для природи і відпочинку - це саме те, але коли зйомка ведеться в приміщенні, а якщо ще й в затемненому, якість знімків значно погіршується. Потужності вбудованого спалаху, десь 20 - 30 Джоуль, явно недостатньо.

Пошукавши по форумам в інтернеті вдалося знайти чудову, і що найголовніше стабільно працюючу схему потужної фотоспалахи на 3 х100 Джоуль. Якщо додати до неї схему светосинхронизатора, то не буде потрібно тягнути дроти від синхроконтакта цифромильниці до самої спалаху. Іншими словами ставимо цю вспиху де потрібно, і з цифровим фотоапаратом в руці вільно переміщаємося. Під час спрацювання спалаху цифрового фотоапарата - одночасно бахне і ця.

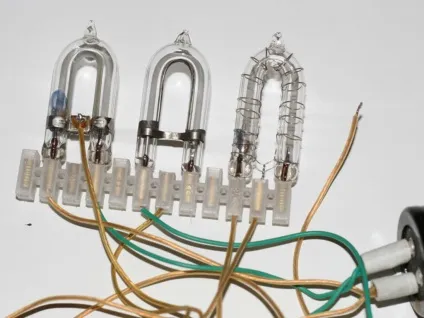

Спалах заряджається дуже швидка - менш 1 сек. Якщо потужності спалаху одного каналу на ІФК-120 не вистачить, можна через вимикачі додати ще два. Вийде ступінчаста регулювання потужності. Резистор 5 Ом має потужність 20 Ватт, але навіть цього може не вистачати, буде грітися - ставимо на 30 Ватт. Якщо така швидкісна зарядка не потрібна, резистор міняємо на 24 Ом 15 Вт - час заряду збільшиться до 8 сек. Розпалювання транс в схемі фотоспалахи - від будь-якої радянської вспихі на ІФК-120.

Звичайно можна використовувати лампи і потужніший, наприклад імпортні кільцеві на 500 Дж, але коштують вони від 20 $ проти 1 $ за іфекашку.

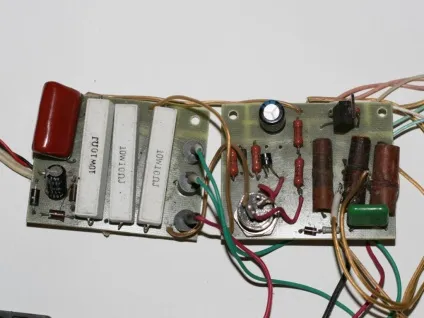

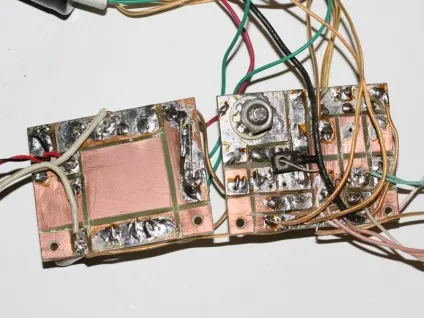

Плати для схеми фотоспалахи годі й труїти, а вирізати різаком - будуть надійніше триматися доріжки при перепайку.

Фотоспалахом можна управляти через контакт синхронізації, а можна і без проводів.

Ось повна схема фотоспалахи + светосинхронизатора.

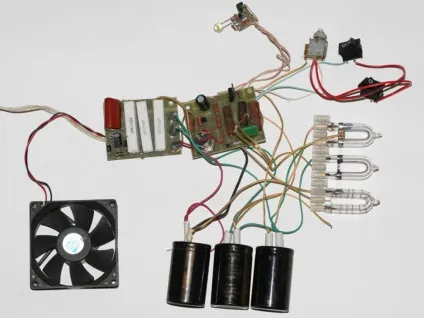

У разі тривалої та інтенсивної роботи, потужні резистори можуть нагріватися. Для охолодження з хеми фотоспалахи використовуємо кулер від комп'ютера. Маємо його від простого бестрансформаторного випрямляча. Ось вид всієї конструкції на три канали:

Питання пишемо в ФОРУМ
