Схема елеваторного вузла опалення з ГВП, без гарячого водопостачання, з розмірами і лічильником

Теплоносій в системах центрального теплопостачання проходить по тепловому пункту до того, як потрапити безпосередньо в секції радіаторів кожної квартири і окремого приміщення. В такому вузлі вода доводиться до розрахункової температурі, а баланс забезпечується завдяки тому, що правильно працює схема елеваторного вузла опалення. У підвалі будь-якого багатоповерхового будинку, опалювального по центральній магістралі, можна знайти такий елеватор.

Принцип роботи вузла

Розбираючись, що таке елеватор, варто наголосити на необхідності цього комплексу для з'єднання з його допомогою теплових мереж і приватних споживачів. Тепловий вузол - це модуль, що виконує функції насосного обладнання. Щоб побачити, що таке елеватор в системі опалення, необхідно опуститися до підвалу практично будь-якого багатоквартирного будинку. Там серед запірної арматури і вимірників тиску вдасться виявити шуканий елемент опалювальної системи (схема вказана на малюнку нижче).

З'ясовуючи, елеватор, що це таке, варто визначити його функціонал по виконуваних завдань. У їх число входить перерозподіл тиску зсередини опалювальної системи, при цьому видається теплоносій з допустимою температурою. Фактично обсяг води подвоюється, переміщаючись по магістралях від котельні. Такий ефект досягається при наявності води в окремому герметизированном посудині.

Температура теплоносія, що надходить з котельні, зазвичай знаходиться в межах 105-150 0 С. Використовувати його з даними параметром в побутових умовах не представляється можливим з міркувань безпеки.

Нормативними документами регламентовано граничне температурне значення для теплоносія, яка повинна складати не більше 95 0 С.

Для довідки. В даний час активно обговорюється питання про зниження температури гарячої води з 60 0 С, передбаченої СанПин, до 50 0 С, мотивуючи це необхідністю економити на ресурсах. Як відзначають експерти, таку мінімальну різницю споживач не помітить, а для того, щоб щодоби проводилася належна дезінфекція води в трубах, рекомендується підвищувати її до 70 0 С. Наскільки ця ініціатива раціональна і обдумана, поки рано судити. Зміни в СанПин ще не внесені.

Повертаючись до теми елеватора системи опалення, відзначимо, що температуру в системі забезпечує саме він. Завдяки таким діям вдається знизити ризики:

• з надмірно перегрітими батареями легко отримати опік;
• радіатори опалення не завжди здатні витримувати тривалий час вплив підвищеної температури теплоносія під тиском;
• розводка з полімерних або металопластикових труб не передбачає їх застосування з таким гарячими теплоносіями.

Які переваги надає саме цей вузол

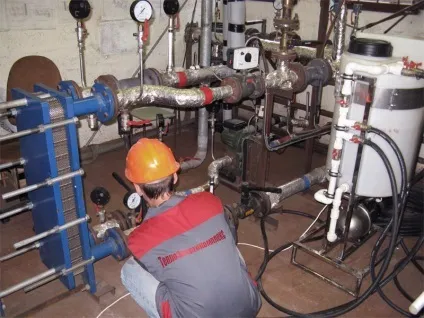

Елеваторний вузол в будь-якому багатоквартирному будинку

Можна почути думку про те, що було б зручніше не використовувати елеватор опалення з таким принципом роботи, а подавати безпосередньо воду меншою температури. Однак, ця думка помилкова, адже доведеться істотно підвищити діаметри магістралей для передачі більш холодного теплоносія.

Фактично, грамотна схема теплового вузла опалення дозволяє підмішувати в подає обсяг води частина обсягу з обратки, який вже охолов. Хоча в деяких джерелах елеваторний вузол системи опалення відносять до застарілого гідравлічному обладнання, але він довів свою ефективність в роботі. Більш сучасними приладами, використовуваними замість схеми елеваторного вузла, є такі типи:

• пластинчастий теплообмінник;
• змішувач з триходовим клапаном.

функціонування елеватора

Розглядаючи, елеваторний вузол системи опалення, що це таке і як працює, варто відзначити, що у робочої конструкції є схожість з водяними насосами. Однак, експлуатація не вимагає передачі енергії з інших систем. Свою надійність він проявляє при певних умовах.

Зовні базова частина апарату зовні схожа з гідравлічним трійником, змонтованим на зворотній гілці. Однак, крізь стандартний трійник теплоносій безболісно проникав би у обратку без проходження по радіаторів. Така поведінка було б безглуздим.

Стандартна схема елеватора

У класичній схемі елеваторного вузла системи опалення присутні наступні складові частини:

• Передкамера, що подає труба, на кінці якої розташовано сопло певного діаметру. У неї надходить теплоносій з обратки.
• У вихідний частині вмонтований дифузор. Він передає воду споживачам.

Сьогодні зустрічаються вузли, де діаметр сопла регулюється електричним приводом. Це дає можливість оптимізувати температуру теплоносія в автоматичному режимі.

Вибір вузла з електроприводом заснований на тому, що можна змінювати коефіцієнт змішування теплоносія в межах 2-5, що неможливо в елеваторах, де діаметр сопла не регулюється. Таким чином система з регульованим соплом дозволяє значно економити на опаленні, що можливо в будинках, де встановлені центральні лічильники.

Як працює схема теплового вузла

В цілому принцип роботи можна описати таким чином:

• вода переміщається по магістралі від котельні до входу в сопло;
• під час проходу по невеликому діаметру істотно підвищується швидкість робочого теплоносія;
• формується район з невеликим розрядженням;
• за рахунок вакууму вода підсмоктується з обратки;
• турбулентні потоки однорідною масою відправляються до виходу крізь дифузор.

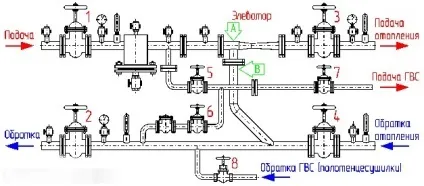

Більш докладно можна все розглянути на робочій схемі.

Для ефективної роботи системи, в якій задіяна схема елеваторного вузла системи опалення, потрібно забезпечити величину за значеннями тиску між подачею і обратку більше, ніж значення розрахункового гідросопротівленіе.

недоліки системи

Крім позитивних якостей, тепловий вузол або схема теплового вузла мають певний недолік. Він полягають в наступному. Елеватор системи опалення не має можливості проводити регулювання вихідний температурної суміші. У такій ситуації знадобиться заміряти розігрітий теплоносій з магістралі або від зворотного трубопроводу. Знижувати температуру вдасться лише в разі зміни габаритів сопла, що конструкційно не виходить зробити.

У деяких випадках рятують елеватори, які мають електропривод. В їх конструкцію входить механічний привід. Даний вузол приводиться в дію за допомогою електричного приводу. Таким способом вдається варіювати в діаметрі сопла. Базовим елементом такої конструкції є дросельна голка, що має конусний вигляд. Вона входить в отвір по внутрішньому діаметру конструкції. Переміщаючись на певну відстань, їй вдається коригувати температуру суміші саме за рахунок зміни діаметра сопло.

На валу буває змонтований як привід ручний у вигляді рукоятки, так і запускається дистанційно електроприводної движок.

За рахунок таких модернізованих рішень котельня в підвалі не зазнавав значних дорогих переобладнань. Досить змонтувати регулятор, щоб отримати сучасний тепловий вузол.

несправності

У більшості випадків поломки викликані наступними чинниками:

• засмічення обладнання;
• поступове збільшення діаметра сопло в процесі експлуатації, в результаті чого температуру теплоносія складніше контролювати;
• забиті грязевики;
• поломка арматури;
• вихід з ладу регуляторів і т.д.

Визначити поломку цього пристрою нескладно, вона відразу позначається на температурі теплоносія і на її різкому перепаді. При незначних відхиленнях від норми, швидше за все, мова йде про засмічення або невеликому збільшенні діаметра сопло. Якщо перепад дуже значний (більше 5 градусів), тоді вже потрібно проводити діагностику і викликати фахівця для ремонту.

Діаметр сопло збільшується або в процесі корозії при контакті з водою, або в результаті мимовільного свердління. І те, і інше в підсумку призводить до розбалансування системи і має бути усунуто негайно.

Потрібно знати, що сучасні модернізовані системи можуть експлуатуватися з вузлами обліку споживання електроенергії. При відсутності даного пристрою в ланцюзі опалення важко домогтися економічного ефекту. Установка ж лічильників тепла і гарячої води дозволяє істотно знижувати комунальні платіжки.
