У блоці регулятора напруги встановлені два селенових випрямляча ВС-45-60. На принциповій електричній схемі (рис. 98) селенові випрямлячі позначені ВС1 і ВС2.

Випрямляч ВС1 захищає обмотку збудження від перенапруг і вугільний стовп урн від підгоряння, що виникають при розриві ланцюга збудження збудника і при перехідних процесах, т. Е. При включенні і виключенні навантаження і коротких замикань в лінії. Випрямляч ВС1 включається паралельно обмотці збудження збудника на затискачі Ш1 і Ш2.

Випрямляч ВС2 перетворює (випрямляє) змінний струм в постійний. Він живить постійним струмом котушку електромагніта вугільного регулятора напруги урн. Випрямляч ВС2 своїми висновками змінного струму включається у вторинну ланцюг трансформатора регулятора напруги ТРН, а висновками постійного струму - в ланцюг котушки електромагніта вугільного регулятора напруги. Обидва випрямляча BC1 і ВС2 конструктивно оформлені в єдиний блок 2 (рис. 90), встановлений в БРН в нижній частині на каркасі.

Блок селенових випрямлячів (рис. 94) складається з двох планок 5 і 7. і двох селенових стовпів 1 я 6, які насаджені на шпильки 4 і стягуються гайками. До планок заклепками прикріплені косинці 3 і 9, які мають отвори для кріплення блоку випрямлячів до каркасу БРН. Селеновий елемент (рис. 95) складається із сталевого нікельованої шайби 1 діаметром 45 мм, на яку нанесено шар селену 2. На селен завдано розпиленням шар легкоплавкого металу 3. Для контакту з цим шаром служить пружинна шайба 4. Робочі шайби 1 ізольовані від шпильки 8 втулкою 9. Шайби 5 служать для відділення одного елемента від іншого, а висновки 6 - для включення селенового елемента.

Мал. 94. Загальний вигляд блоку селенових випрямлячів:

1 - стовп селеновий випрямляча ВС2; 2 - висновок контактний; 3 і 6 - косинці; 4 - шпильки; 5 і 7 - планки; 6 - стовп селеновий випрямляча ВС2; 8 - дроти.

Мал. 95. Пристрій селенового елемента:

1 - шайба сталева нікельована;

2 - шар селеновий; 3 - шар легкоплавкого металу; 4 - шайба пружинна;

5 - шайби ізоляційні; 6 - висновки контактні; 7 - втулки металеві;

8 - шпилька; 9 - втулка.

Селенові елементи дуже чутливі до вологи. При попаданні води на селеновий шар відбуваються електроліз і руйнування шару, тому стовпи селенових елементів фарбуються вологонепроникній фарбою.

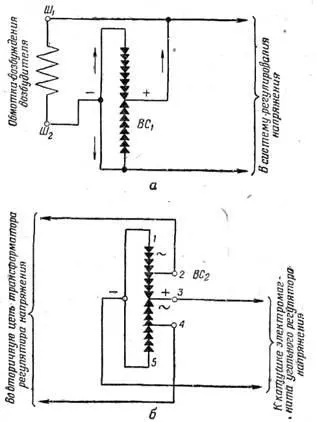

Мал. 96. Принципова схема включення випрямлячів BC1 і ВС2

Випрямний дію селенового елемента полягає в тому, що, він пропускає струм в одному напрямку від селенового шару 2 до шару легкоплавкого металу 3 і не пропускає струм зворотного напрямку.

Випрямляч ВСХ (рис. 96) має дві паралельні гілки по восьми елементів в кожній. Він включений так, що при нормальній роботі обмотки збудження збудника ток по ньому не проходить через великий опір випрямляча. При розриві ланцюга обмотки збудження збудника в ній виникає велика ЕРС самоіндукції, яка має протилежну полярність і спрямована по стрілці, зазначеної на малюнку. В цьому напрямку випрямляч має незначний опір, і по замкнутому контуру Ш1 і Ш2 обмотки збудження збудника, мінус і плюс випрямляча в напрямку стрілок проходить струм, що призводить до гасіння ЕРС самоіндукції. Цим самим захищається обмотка збудження від перенапруг, а вугільний стовп урн-423 від підгоряння.

Випрямляч ВС2 включений за однофазною 'мостовій схемі. У кожному плечі випрямляча включено послідовно по чотири елементи. В той напівперіод, коли в точці 2 буде плюс змінного струму, працюють два плеча випрямляча: 2-3 і 4-5. В той напівперіод, коли змінний струм змінить свою полярність, працюють два інших плеча: 3-4 і 1-2. Таким чином, в кожен напівперіод змінного струму працюють два плеча випрямляча. При цьому полярність постійного струму не змінюється.
