Самостійний ремонт генератора valeo на audi a4, посібник автомобіліста

1. Підшипник генератора (передній) - FAG 6303.2RSR
2. Підшипник генератора (задній) - FAG 6202.2RSR
3. Механізм вільного ходу генератора Ruville 55721
4. Щітки генератора - Cargo PX602
5. Роторні кільця - Cargo 230090

З інструментів вам знадобляться:

1. Головка на 7
2. Головка на 8
3. Головка на на 17 (для виготовлення ключа за допомогою якого необхідно зняти обвідну муфту)
4. болгарка
5. Знімач підшипників

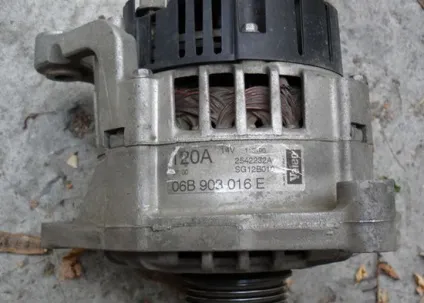

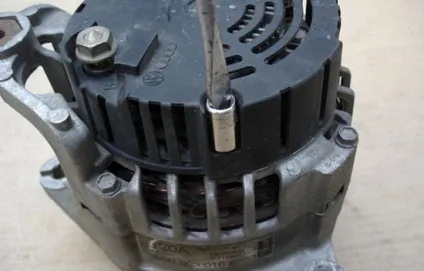

І так приступимо до розбирання генератора, для початку за допомогою головки на 7 відкрутимо гвинти кріплення задньої пластикової кришки і знімемо її.

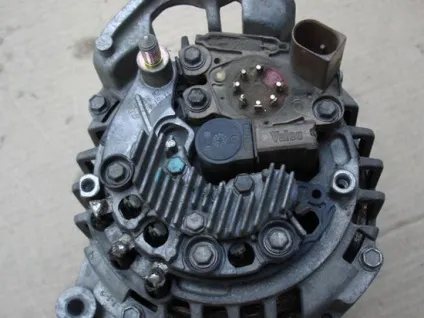

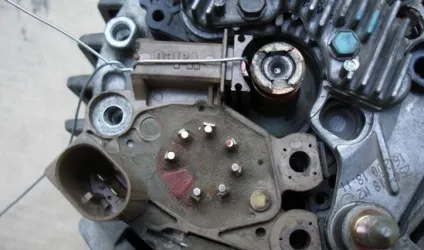

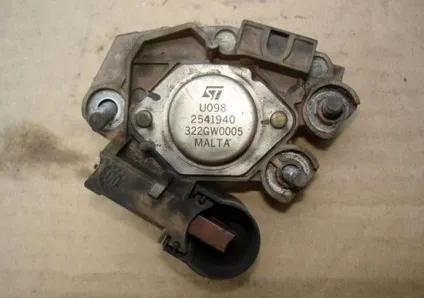

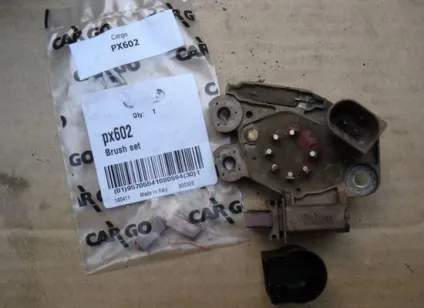

Після зняття отримали доступ до щіток генератора. В даному випадку, після огляду виявилося, що щітки в хорошому стані і не потребують заміни. Що стосується їх розмірів, то вони повинні бути по каталогу Cargo 4,6 × 6,4 × 15,4мм. Якщо у вас щітки зношені, то їх необхідно замінити. Для наочності на фото показаний номер щіткового вузла.

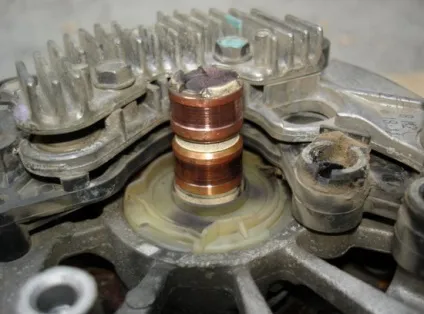

Оглядаємо роторні кільця. Вони також виявилися в хорошому стані, так що куплені вирішено було поки не міняти.

Далі необхідно виміряти опір між кільцями воно повинно не менше 3.0 ОМ. У нашому випадку було 3.1 ОМ

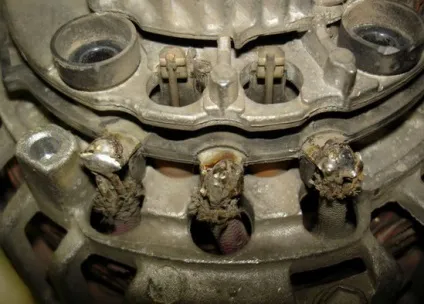

За допомогою паяльника з товстим жалом розпаювати три дроти. Звичайний паяльник в даному випадку не підійшов.

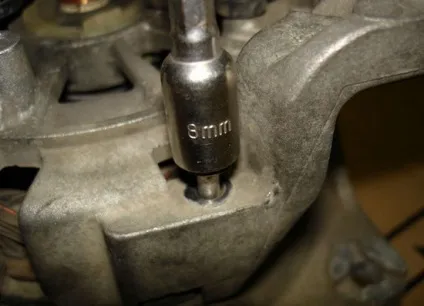

Головкою на 8 відкручуємо гвинти з'єднання корпусу генератора і викруткою роз'єднуємо половинки.

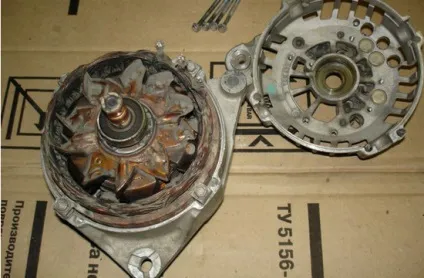

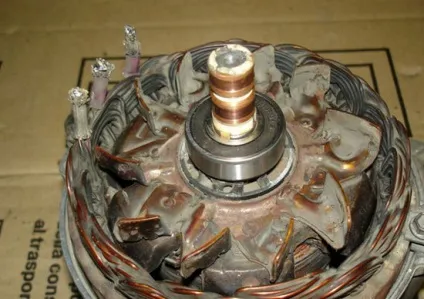

Після чого отримуємо генератора Valeo в такому вигляді.

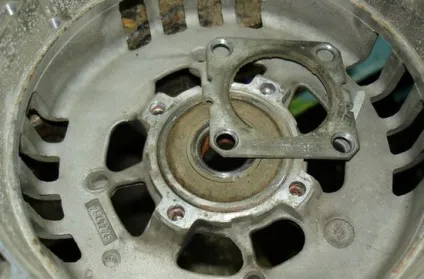

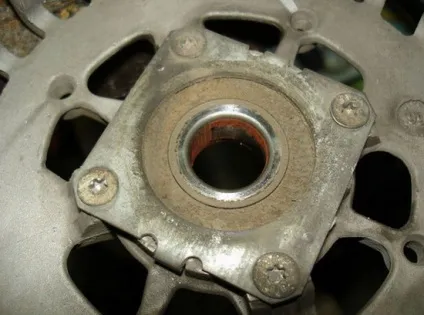

А ось і підшипник, який необхідно замінити.

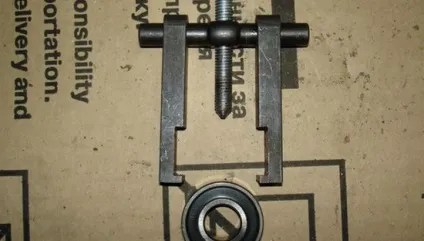

В даному випадку був використаний знімач, в якому за допомогою болгарки були сточені зчіпки. Спочатку їх кінці великого розміру, що не дозволяло обхопити внутрішню частину підшипника якоря генератора.

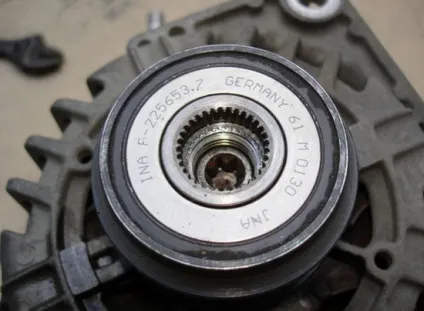

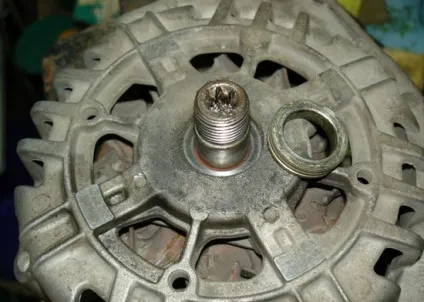

А зараз найцікавіше, щоб зняти обгону муфту потрібен спеціальний ключ, який купити не вдалося, тому вирішено було змайструвати з підручних засобів своє пристосування.

Ось який ключ потрібен

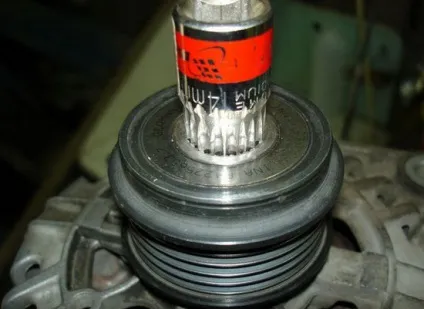

А цей ключ був зроблений за допомогою головки на 14.

Болгаркою нарізаємо, скільки можливо дрібних шліців знімаємо якір, затискаємо його в лещатах, обов'язково використовуємо прокладки, щоб не пошкодити, вбиваємо в муфту виготовлений ключ. після чого викручуємо її.
Після цього затиснувши корпус в лещатах, через дерев'яну проставку вибиваємо якір і виймаємо підшипник.

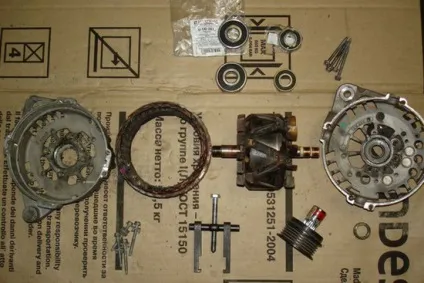

Тепер генератора Valeo повністю розібраний, на фото видно всі елементи.

Збірку виробляємо в зворотному порядку при цьому не забуваємо замінити на нові підшипники.

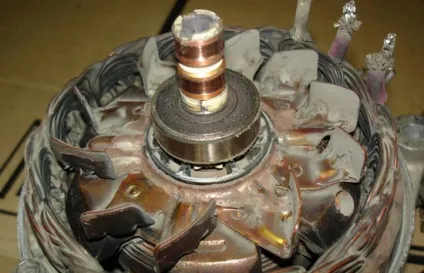

Підшипник ротора напресовується по внутрішньої його обоймі.

Також при складанні генератора Valeo для зручності щітки фіксуємо дротом.

Генератор зібраний, тепер можна встановлювати його на двигун.
